Русский
Инструкция по монтажу и эксплуатации Wilo-DrainLift XL 225
7.3.2 Подводящий патрубок
Прокладывать впускные трубопроводы таким образом, чтобы они самостоятельно
могли опорожняться.
Вводить главный впускной трубопровод DN 150 или DN 100 в резервуар только
в горизонтальной плоскости (Fig. 5).
• Выбрать положение и подвеску трубопровода таким образом, чтобы по возмож-
ности избежать волнообразного поступления воды и сильного поступления воздуха.
• Возможно подключение подводящего трубопровода в вертикальной плоскости
(над горизонтальной зоной для подключения).
Оставить место для датчика уровня (Fig. 5, поз. 1)!
ВНИМАНИЕ! Опасность функциональных нарушений!
Волнообразное поступление воды может нарушить функционирование уста-
новки.
Подключать подводящий трубопровод таким образом, чтобы поступающий
поток воды не направлялся непосредственно на поплавок регулировки уровня!

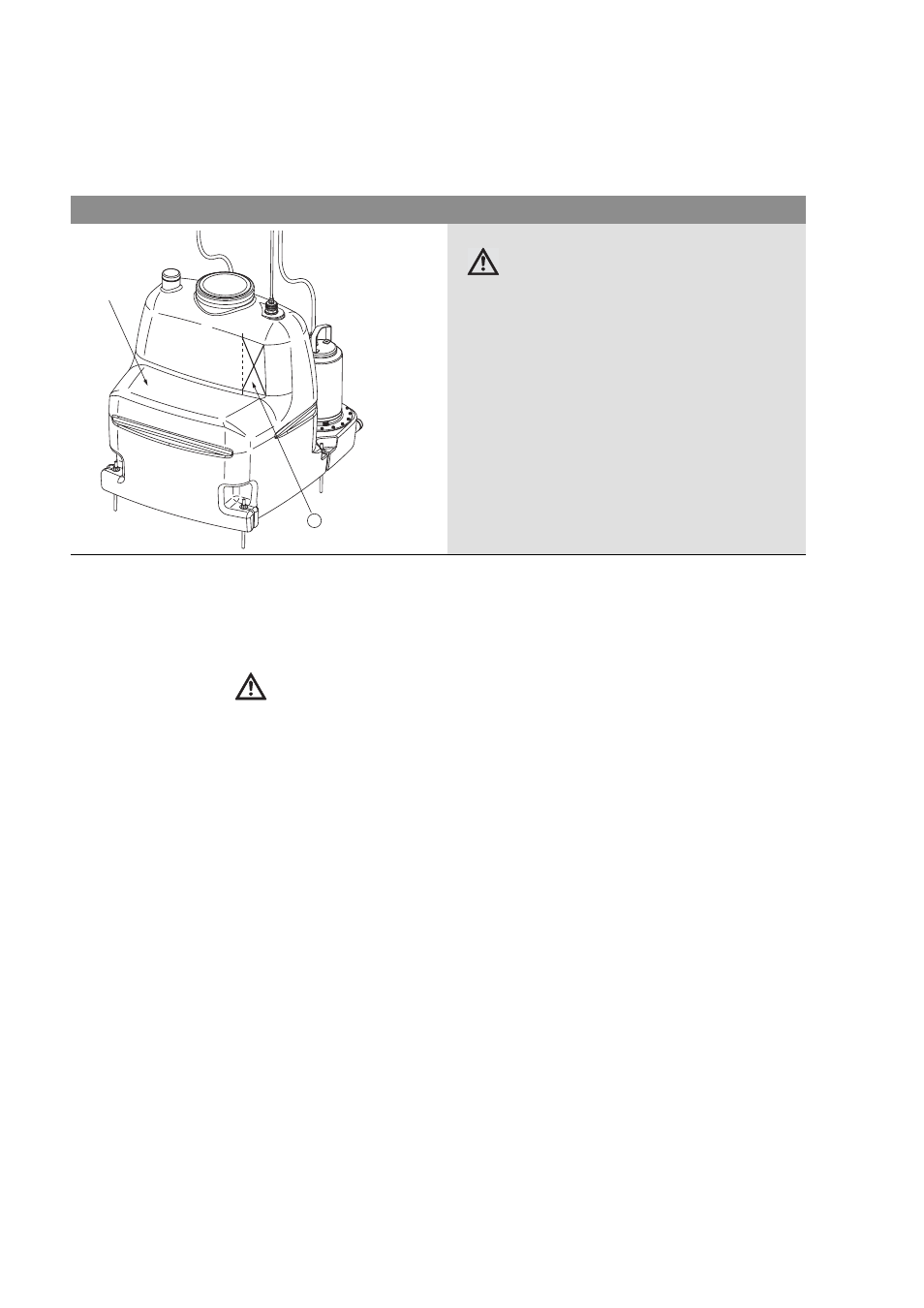

Fig. 5: допустимые зоны для главного впускного трубопровода DN 150/DN 100
ВНИМАНИЕ! Опасность материального
ущерба!
Подключение подводящего трубопровода
вне отмеченных зон может привести к
негерметичности, функциональным нару-
шениям и повреждениям изделия!
DN150
(DN 100)
1
