Русский

Инструкция по монтажу и эксплуатации Wilo-DrainLift XL

221

6 Описание и функции

6.1 Описание установки

Напорная установка для отвода сточных вод DrainLift XL (Fig. 1) является готовой
к подключению, полностью погружной напорной установкой для отвода сточных
вод (глубина погружения: 2 м вод. ст., время погружения: 7 дней) с газо- и водо-
непроницаемым сборником и защитой от вытеснения.
Встроенные центробежные насосы оснащены защищенными от засорения свобод-
новихревыми рабочими колесами. Датчик уровня (Fig.1, поз.5) регистрирует уровень
в резервуаре и передает это значение на прибор управления, который автомати-
чески включает и выключает насосы. Подробное описание функций содержится
в инструкции по монтажу и эксплуатации прибора управления.

6.2 Функция

Сброшенные сточные воды принимаются в сборнике установки водоотведения.
Сброс осуществляется через подводящую трубу для сточных вод, свободно под-
ключаемую на горизонтальной поверхности (задняя сторона резервуара).
Напорная установка для отвода сточных вод DrainLift XL поставляется с прибором
управления, смонтированным штекером CEE с переключателем фаз, зенеровским
барьером и датчиком уровня. Определение уровня воды в резервуаре производится
через встроенный датчик уровня. Если уровень воды повышается до установленной
точки включения, то включается один из смонтированных на резервуаре насосов и
собранные сточные воды автоматически перекачиваются в подсоединенный вне-
шний канализационный трубопровод. Если уровень воды продолжает расти, под-
ключается второй насос. При достижении уровня наводнения подается оптический
и акустический сигналы, активируется сигнализация и происходит дополнительное
принудительное включение насоса(-ов). Для равномерной нагрузки обоих насосов
после каждого процесса перекачивания осуществляется смена насосов. При выходе
одного насоса из строя всю работу по перекачиванию берет на себя другой насос.
Отключение насоса(-ов) происходит по достижении уровня выключения. Во избе-
жание ударов по клапанам можно с помощью прибора управления установить время
задержки выключения, благодаря чему главный насос работает до работы с подсо-
сом воздуха. Под временем задержки выключения подразумевается время между
достижением точки выключения и выключением главного насоса.
В установке встроен двойной обратный клапан, таким образом, согласно EN 12056
в напорный трубопровод больше не требуется встраивать предписываемый обрат-
ный клапан. В обратном клапане объединяются напорные каналы обоих насосов.
Устройство для открытия в случае необходимости обеспечивает отвод воды из
напорного трубопровода в резервуар.

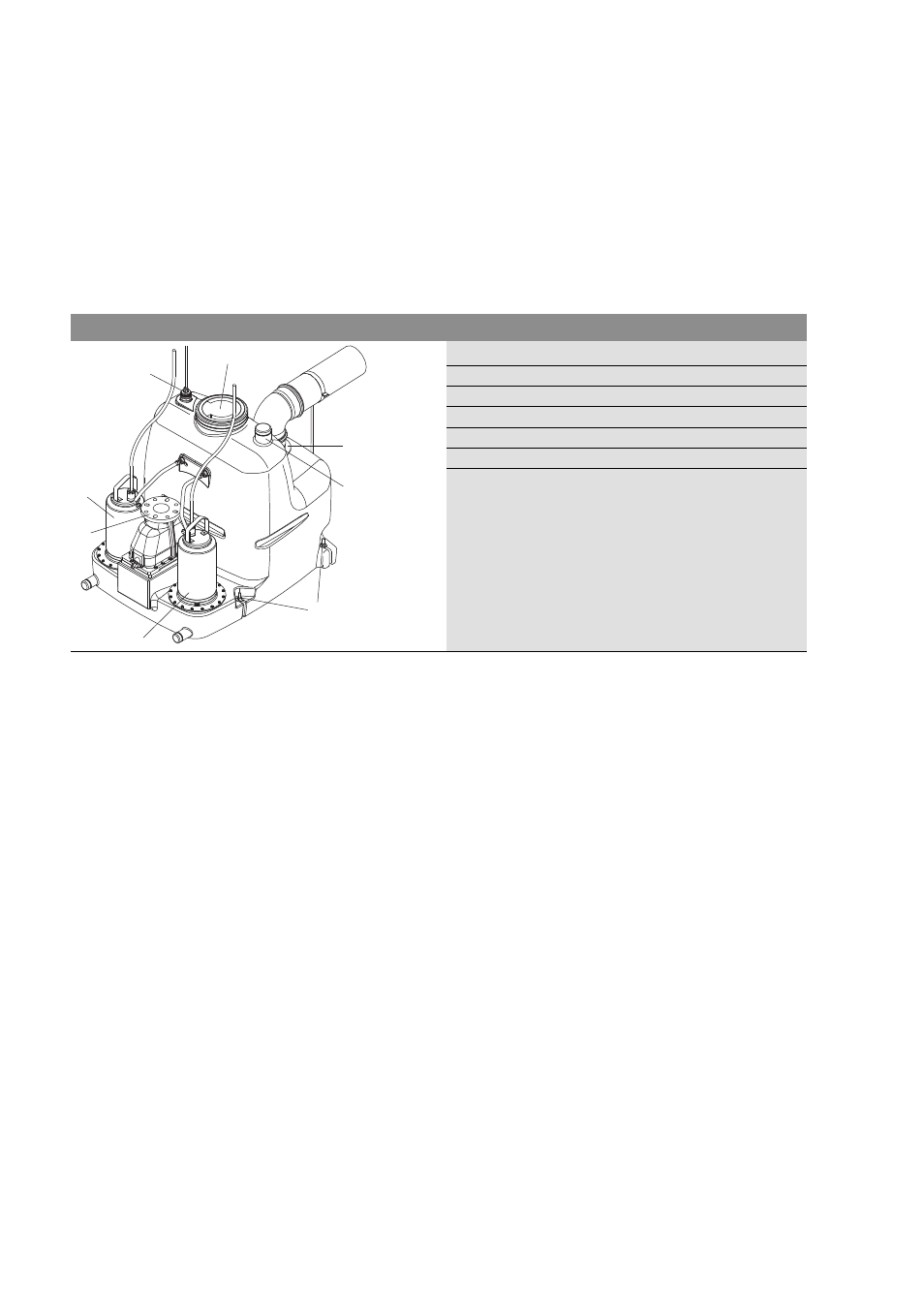

Fig. 1: описание установки

1

Насос

2

Обратный клапан

3

Подводящий патрубок DN 150

4

Защита от вытеснения

5

Датчик уровня

6

Воздухоотводной патрубок DN 70

7

Контрольное отверстие

1

1

2

4

3

7

5

6
