Техническое обслуживание
49
4.

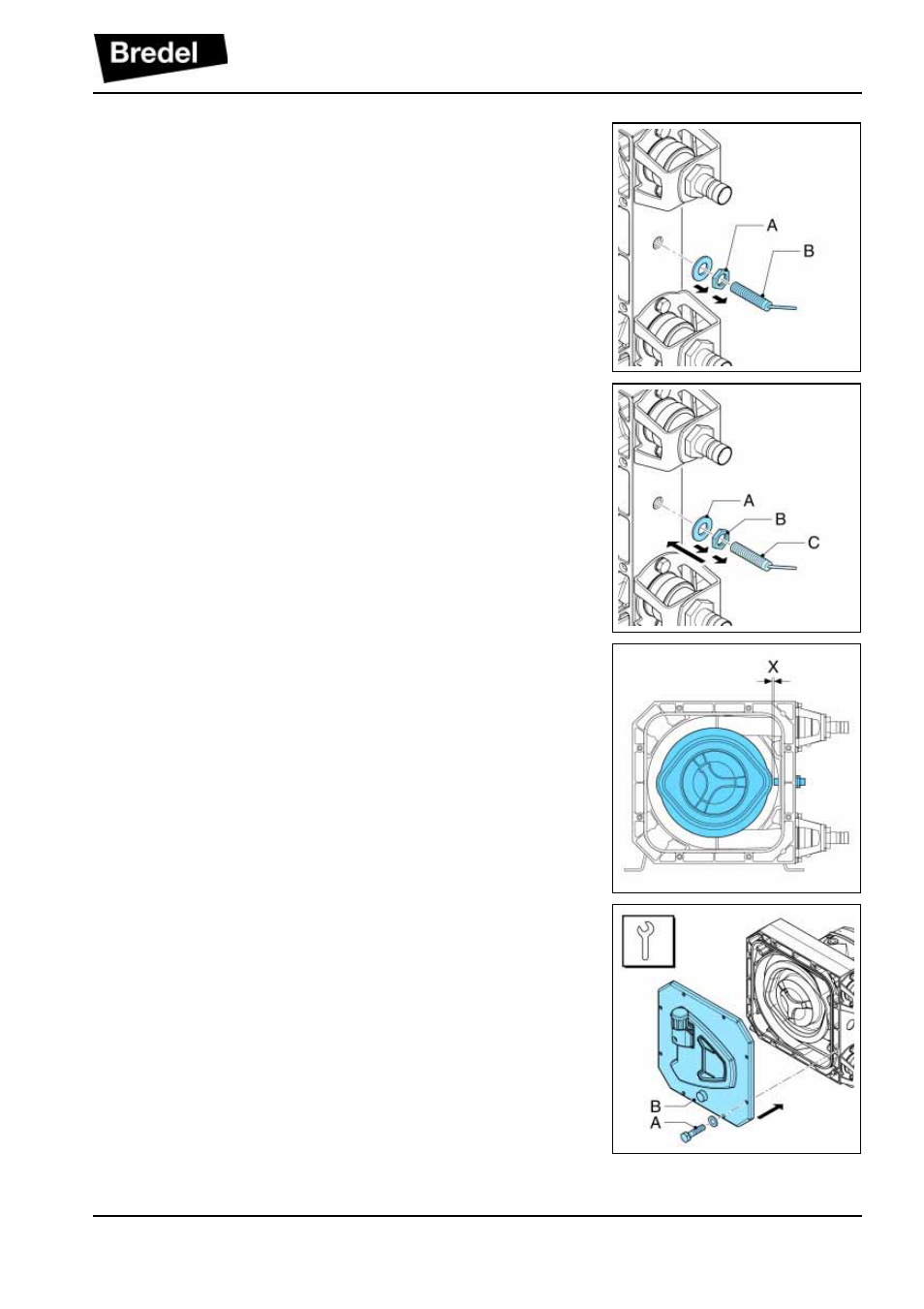

Удалите гайку (А) и старый датчик (В).
5.
Установите гайку (В) и уплотнительное
кольцо (А) на новый датчик (С).
6.
Установите датчик (С) на корпусе насоса.
7.
Затяните гайки так, чтобы расстояние между
датчиком и ротором (Х) составляло 0,75-1,25
мм.
8.
Удостоверьтесь, что счетчик числа оборотов
работает правильно:
1
Датчик должен посылать сигналы.
2
Ротор должен вращаться свободно.
9.
Установите на место крышку (B). Установите
8 болтов (A) на место и затяните их в
необходимом
порядке,
по
диагонали
напротив друг друга. См. §
11.1.6
.
10.
Наполните
корпус
насоса
смазочным
материалом. См. §
8.4
.
