Описание
18

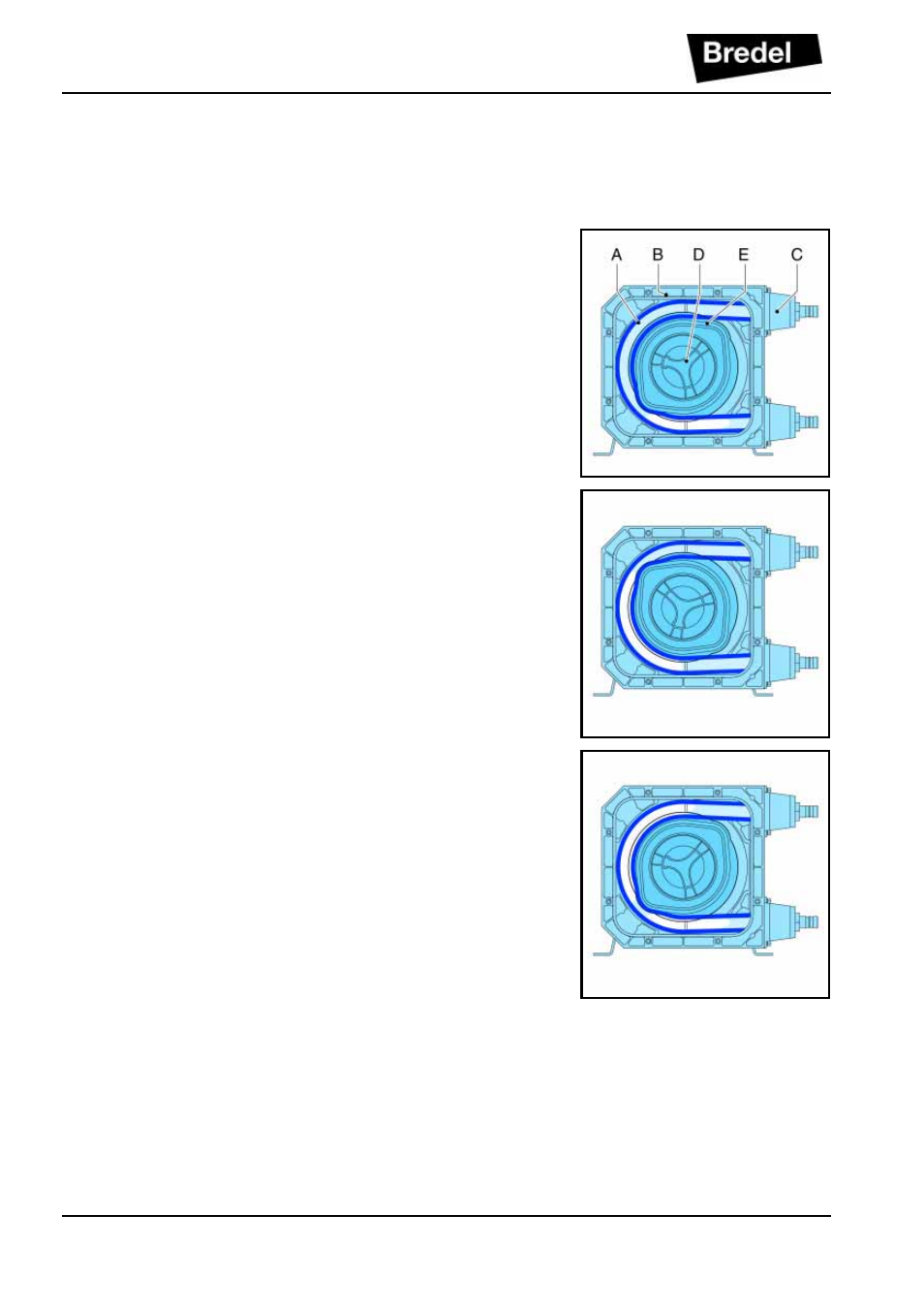

на подшипниках ротор (D) с двумя встроенными
нажимными башмаками (E), имеющими покрытие,
находится в центре головки насоса.
В первой фазе шланг при вращательном движении
ротора сжимается нижним башмаком, вынуждая
жидкость проходить через шланг. Как только башмак
отходит,
вследствие
механических
свойств
материала шланг принимает свою первоначальную
форму и продукт поступает в шланг.
Во второй фазе продукт вовлекается в шланг за счет
продолжающегося вращения ротора.
В третьей фазе шланг сжимается вторым
встроенным нажимным башмаком. Вследствие
непрерывного вращательного движения ротора
новая порция продукта всасывается, а уже
находящаяся в шланге – выжимается нажимным
башмаком. К моменту, когда первый нажимной
башмак отходит от шланга, второй башмак уже
закрывает шланг накачки, предотвращая обратное
вытекание продукта. Такой метод нагнетания
жидкости также известен как "принцип объемного
нагнетания".
