Описание
17
4.2

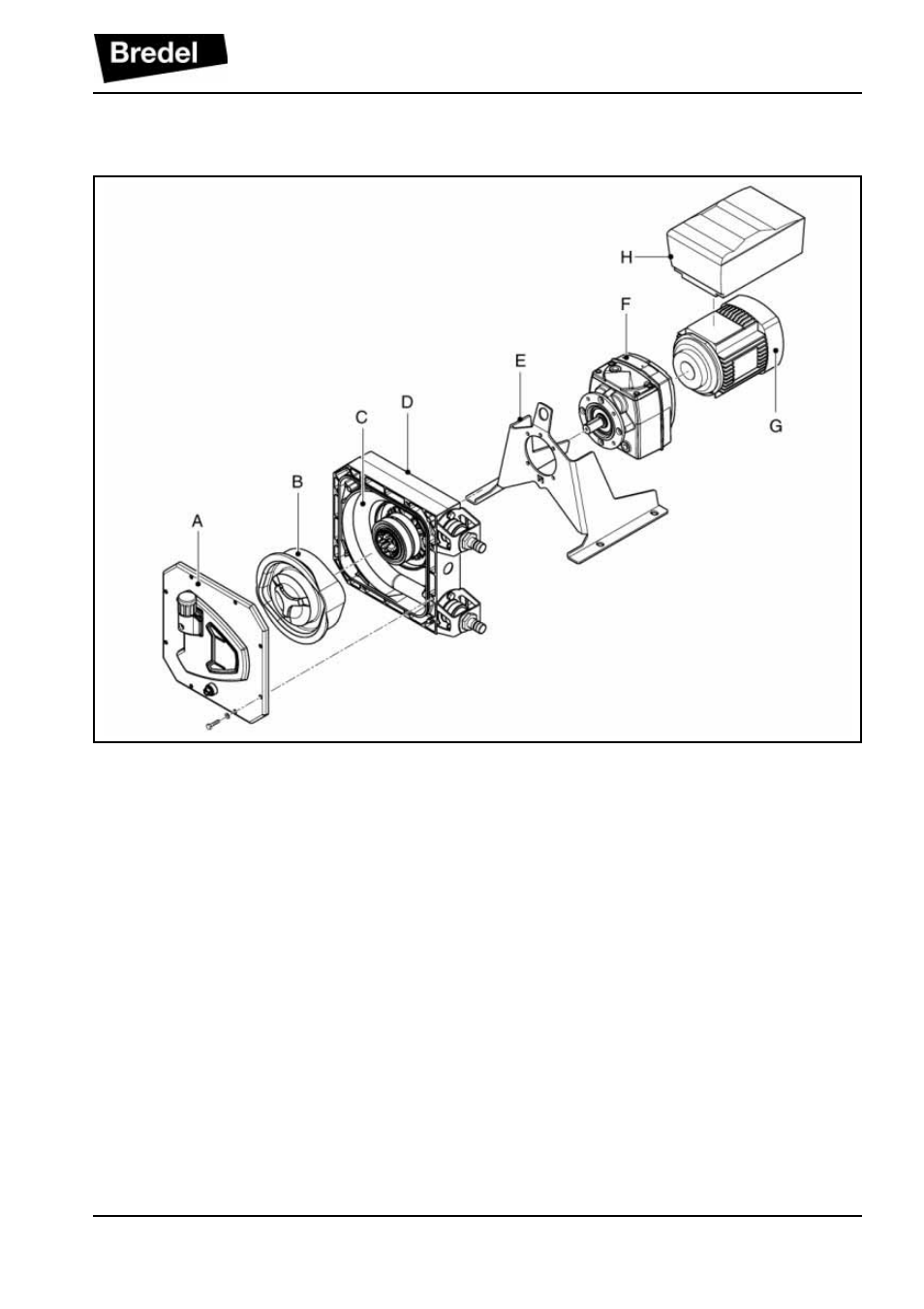

Конструкция насоса
А:
Крышка
B:
Ротор
C:
Шланг насоса
D:
Корпус насоса
E:
Опора
F:
Редуктор
G:
Электродвигатель
H:
Регулятор частоты
4.3
Работа насоса
Основу головки насоса составляет специально
разработанный шланг (A), располагающийся по
кривой внутри корпуса насоса (B). Концы шланга
подсоединены
к
всасывающей
линии
и
нагнетательному трубопроводу (C). Установленный
