Техническое обслуживание
46
16.

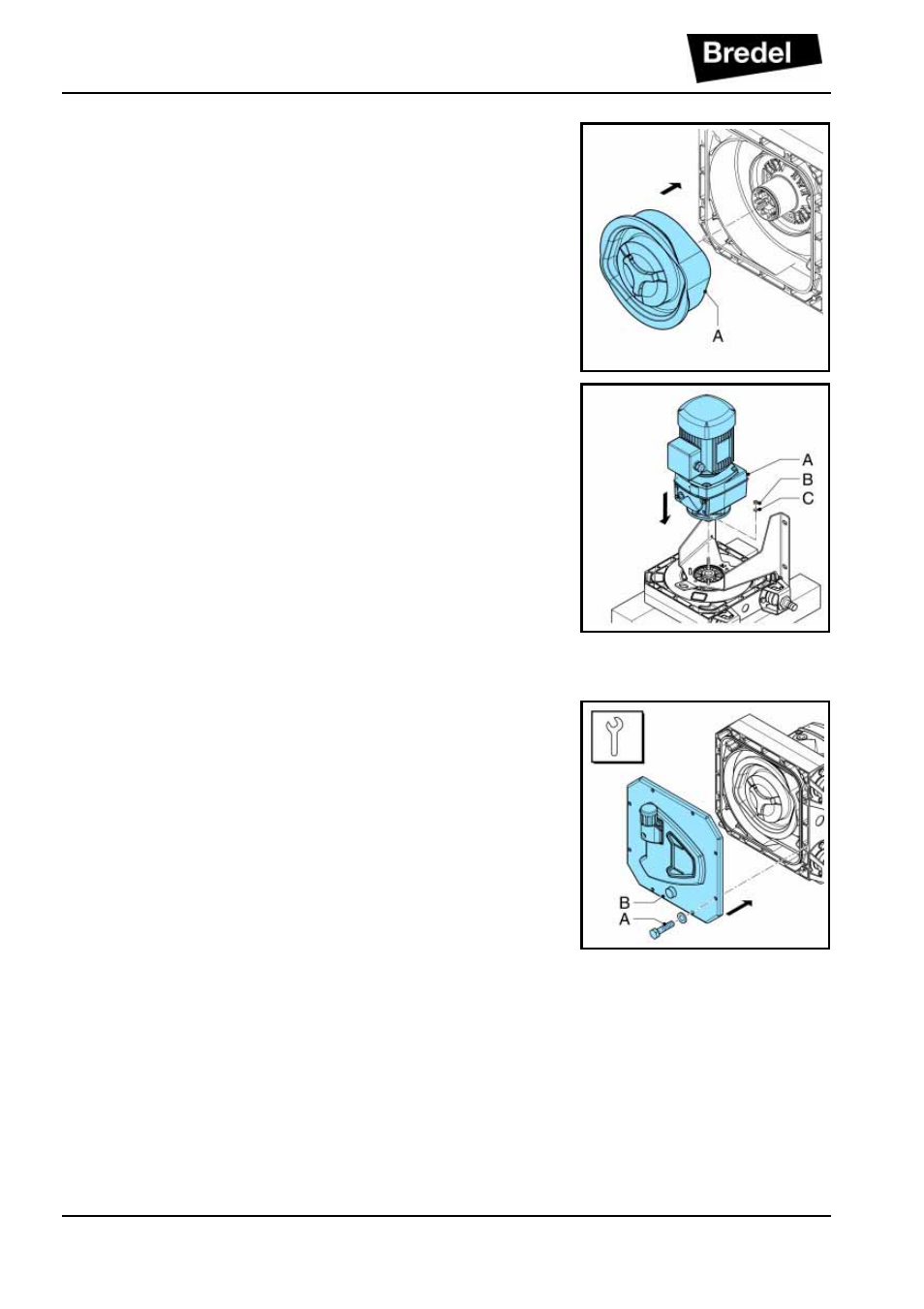

Установите ротор (A). Ротор устанавливается
на подшипники свободно (со скольжением).
Напрессуйте ротор на ступицу, чтобы он
закрепился на стопорном кольце.
17.
Установите насос на две подставки.
18.
Установите привод (А) с гайками (В) и
шайбами (С). Затяните согласно указанным
моментам затяжки. См. §
11.1.6
.
19.
Установите насос вертикально на подставке.
20.
Проверьте
положение
ротора.
При
необходимости
напрессуйте
ротор
на
ступицу, чтобы он закрепился на стопорном
кольце.
21.
Установите на место крышку (B). Установите
8 болтов (A) на место и затяните их в
необходимом
порядке,
по
диагонали
напротив друг друга. См. §
11.1.6
.
22.
Включите питание насоса.
23.
Установите шланг насоса (новый). См.
§
8.5.3
.
