Инструкция по эксплуатации Watson-Marlow APEX20
Страница 42

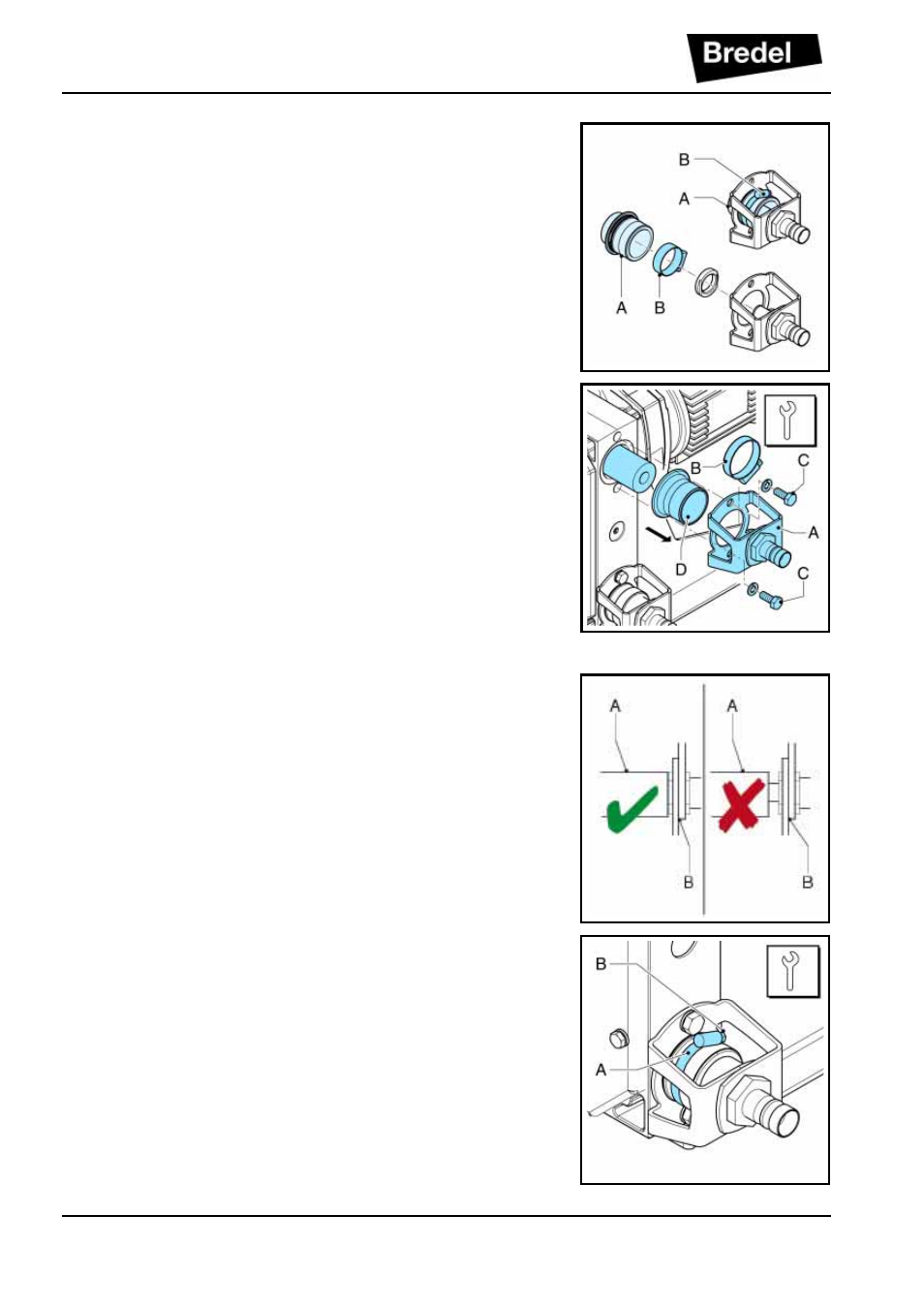

Техническое обслуживание
42
4.
Проверьте, не повреждены/деформированы
ли резиновые втулки (А), при необходимости
замените их.
5.
Проверьте, не повреждены ли хомуты
шланга (В), при необходимости замените их.
6.
Соберите сначала впускной патрубок.
Наденьте резиновую втулку (D) на шланг.
Насадите вместе кронштейн (А) и хомут
шланга (В) поверх шланга. Совместите
отверстия
в
креплении
фланца
с
отверстиями на передней части патрубка.
Установите два крепежных болта (C) и
затяните их. Затяните болты до требуемого
момента затяжки. См. §
11.1.6
.
7.
Установите всасывающий трубопровод.
8.
Поверните ротор так, чтобы шланг (A) был
плотно прижат к кронштейну (B).
9.
Поместите хомут шланга точно по выемке в
резиновой втулке. Затяните болт (A) хомута
шланга (B). Затяните болт с необходимым
моментом затяжки. См. §
11.1.6
.
