Инструкция по эксплуатации Vox ToneLab
Страница 35
У
У
У
У
п
п
п
п
р
р
р
р
а
а
а
а
в
в
в
в
л
л
л
л
е
е
е
е
н
н
н
н
и
и
и
и
е
е
е
е
п
п
п
п
о
о
о
о
M
M
M
M
II
II
D
D
D
D
II
II
MIDI, аббревиатура Musical Instrument Digital Interface — цифровой интерфейс, определяющий унифицирован-
ные правила обмена данными между музыкальными инструментами и компьютерами различных производите-
лей. Для коммутации используются специальные MIDI-кабели.
MIDI-разъемы ToneLab позволяют коммутировать его с другим MIDI-оборудованием. При этом можно произ-
водить следующие действия.
• Выбирать программы внешних MIDI-приборов с помощью регуляторов ToneLab или скоммутированного с
ним опционального ножного контроллера. И наоборот — программы ToneLab можно загружать с помощью
управляющих сообщений, принимаемых от внешнего MIDI-оборудования.
• Управлять внешним MIDI-оборудованием с помощью ToneLab или скоммутированного с ним опционального
ножного контроллера. И наоборот — управлять громкостью или эффектами ToneLab посредством управля-
ющих сообщений, принимаемых от внешних MIDI-приборов.
• Использовать для редактирования параметров аудиоредактор Sound Editor.
• Сохранять дамп программ на внешний носитель и загружать его обратно в память ToneLab.
ЗАМЕЧАНИЕ: для того, чтобы описанные выше возможности стали доступными, необходимо с
помощью MIDI-кабеля скоммутировать ToneLab и внешнее MIDI-оборудование, а затем
соответствующим образом настроить каналы приема/передачи данных.
ЗАМЕЧАНИЕ: при корректировке установок, описанных в данной главе, новые значения
автоматически записываются в память прибора. После того как корректировка была завершена, для
возврата к прежнему режиму нажмите на кнопку TUNER/CANCEL (3.7).
ЗАМЕЧАНИЕ: если конкретный MIDI-прибор не распознает MIDI-сообщения заданного формата, то
использовать их для управления не представляется возможным. Ознакомьтесь с картами MIDI-функций
ToneLab и внешнего MIDI-оборудования.

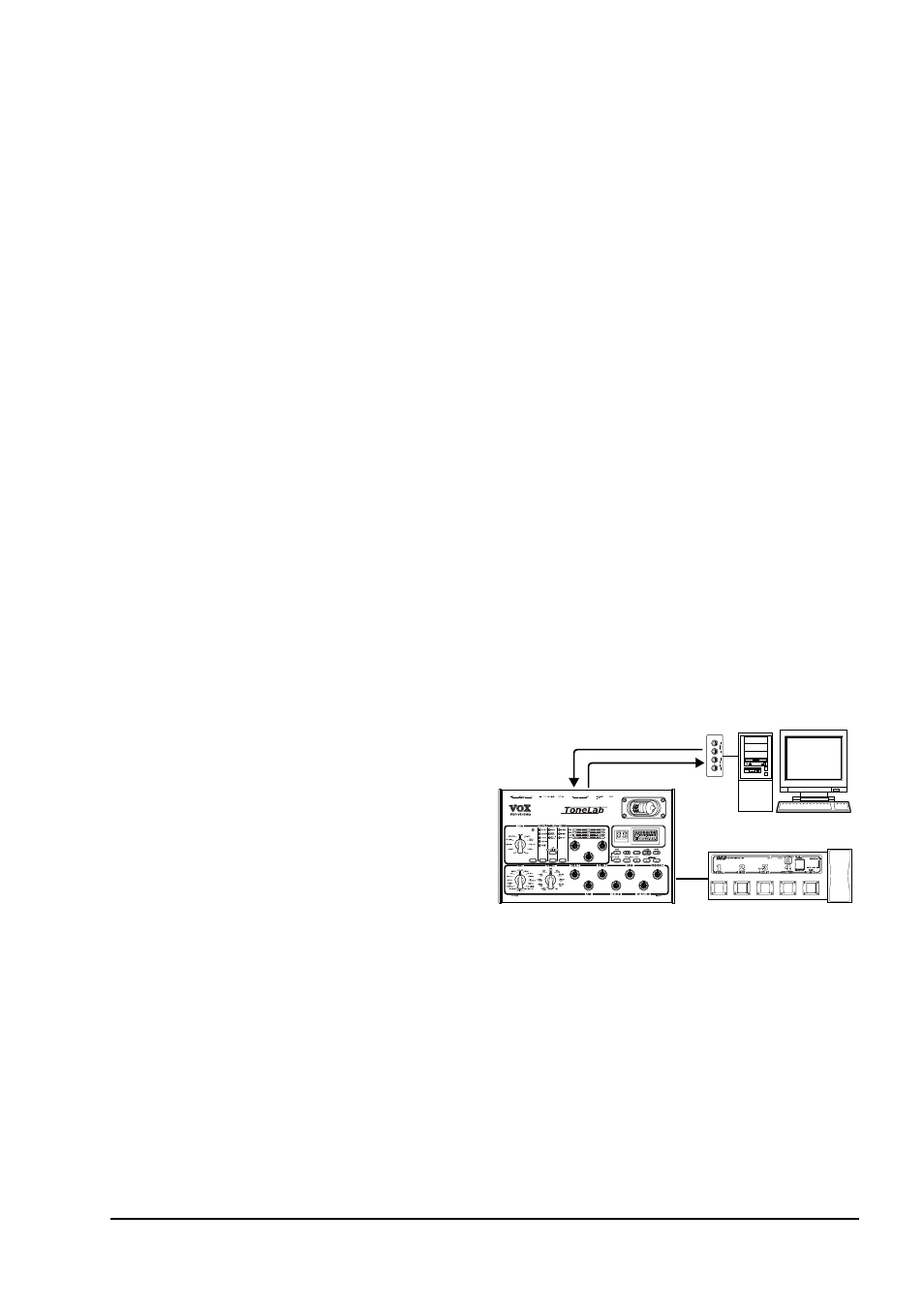

Коммутация с MIDI оборудованием или компьютером
Для того чтобы иметь возможность управлять MIDI-оборудованием с помощью ножного контроллера, скомму-
тированного с ToneLab, необходимо скоммутировать выход MIDI OUT процессора с входом MIDI IN внешнего
MIDI-прибора.
Если необходимо управлять ToneLab с помощью
MIDI-секвенсера или другого MIDI-оборудования,
необходимо скоммутировать выход MIDI OUT
внешнего MIDI-прибора с входом MIDI IN процес-
сора ToneLab.
Обычно при коммутации ToneLab с секвенсером
или аудиоредактором данные передаются в обоих
направлениях. Поэтому MIDI-выход ToneLab ком-
мутируется с MIDI-входом внешнего оборудования,
а MIDI-вход процессора — с MIDI-выходом внешне-
го MIDI-прибора.
ЗАМЕЧАНИЕ: для коммутации TonLab с компьютером необходим MIDI-интерфейс.
Некоторые интерфейсы USB-MIDI не поддерживают опцию приема/передачи системных MIDI-сообщений
ToneLab формата SysEx.
Выбор MIDI канала (GLOBAL “MIDI CH”)
Для того чтобы обмен данными с внешним MIDI-оборудованием стал возможен, необходимо MIDI-канал
ToneLab настроить на MIDI-канал внешнего MIDI-оборудования. Ниже описывается соответствующая процедура.
1. Нажмите на кнопку GLOBAL (3.5), чтобы ее светодиод загорелся.
2. На дисплей (3.8) выведется “MIDI CH”. Если отображается другой параметр, то с помощью кнопок
1/PREV èëè 2/NEXT (3.3) добейтесь этого.
VOX ToneLab
•
Руководство пользователя
<45, 46> -
35
ToneLab
MIDI IN
MIDI OUT
MIDI IN
MIDI OUT
Ножной контроллер
MIDI-интерфейс
В MIDI-секвенсер/
компьютер
