9.2 Гнезда OUTPUT (L/MONO, R)
Аналоговые выходы (сбалансированные/несбалансированные разъемы TRS). Для интеграции в моносистему
используется только одно гнездо L/MONO.
9.3 Регулятор LEVEL
Определяет уровни сигналов на выходах OUTPUT è PHONE.
9.4 Гнездо S/PDIF OUT (цифровой выход)
Оптический цифровой выход формата S/PDIF (IEC60958, EIAJ CP-1201). На него подается тот же сигнал, что и
на аналоговые выходы OUTPUT, только отсэмплированный с частотой 44.1 кГц. Этот выход можно коммути-
ровать с цифровым устройством записи, либо с любым другим оборудованием, поддерживающим работу в циф-
ровым формате.
ЗАМЕЧАНИЕ: регулятор LEVEL на уровень сигнала цифрового выхода не влияет (см. стр. <
<5
50
0>
>
).
У
У
У
У
с
с
с
с
т
т
т
т
а
а
а
а
н
н
н
н
о
о
о
о
в
в
в
в
к
к
к
к
а
а
а
а
ЗАМЕЧАНИЕ: прежде чем приступить к коммутации, отключите питание всех приборов системы. В про-
тивном случае динамики акустической системы могут выйти из строя!

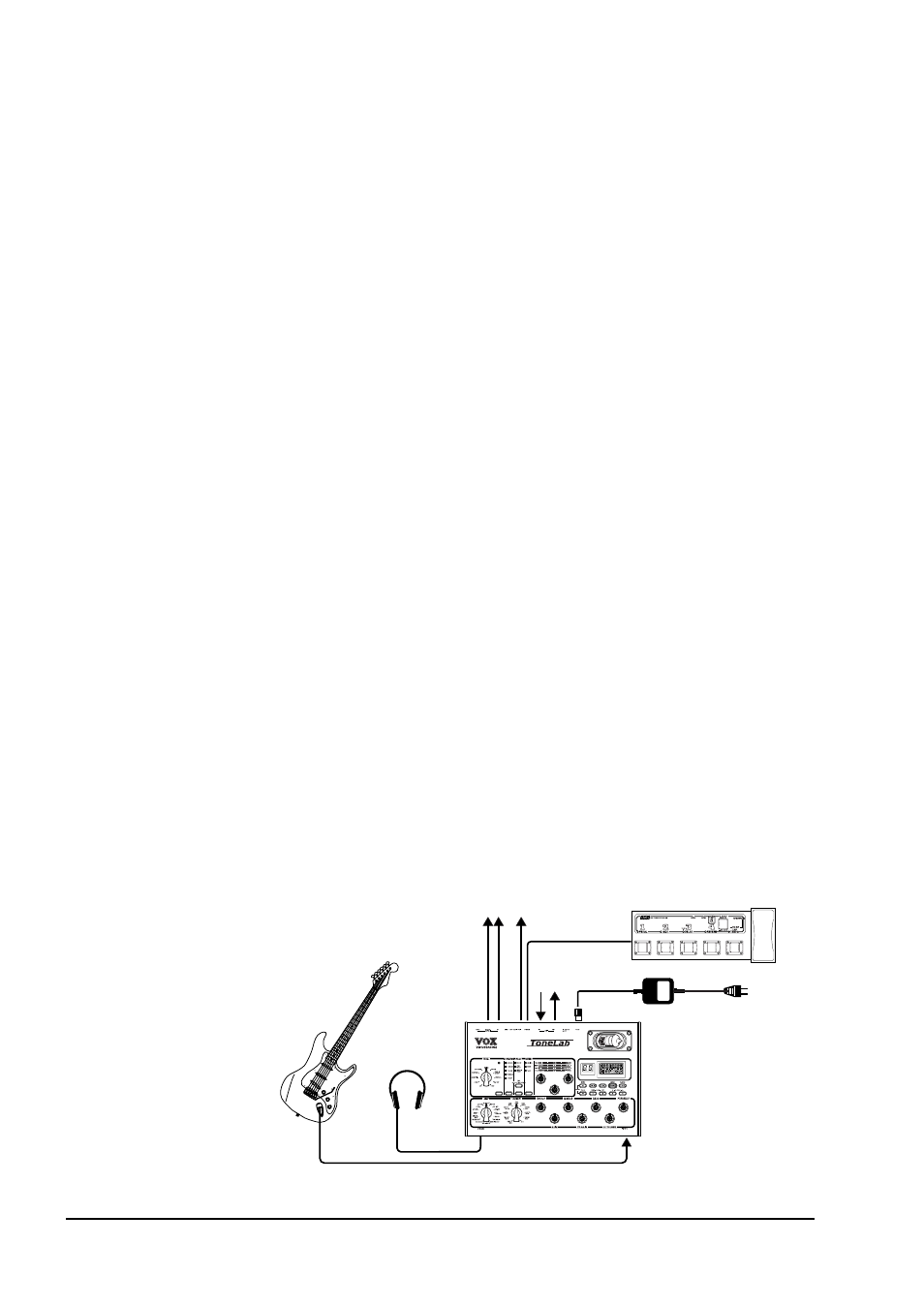

Базовая система коммутации
1. С помощью аудиокабелей скоммутируйте выходы OUTPUT L/MONO (9.2) с микшером/магнитофоном или
гитарным усилителем (см. стр. <
<1
13
3>
>, <
<1
14
4>
>
).
ЗАМЕЧАНИЕ: для получения моносигнала коммутируется только гнездо OUTPUT L/MONO. Однако
для наиболее эффективного использования всех потенциальных возможностей ToneLab рекомендуется
работать в стереоформате.
При использовании наушников скоммутируйте их с гнездом PHONES (5.2).
ЗАМЕЧАНИЕ: при коммутации наушников сигнал на выходах OUTPUT не мьютируется.
Для интеграции ToneLab в цифровую аудиосистему необходимо скоммутировать его выход S/PDIF OUT
(9.4) (см. стр. <
<1
13
3>
>
) с соответствующим оборудованием (микшером или устройством записи) с помощью
оптического кабеля.
2. При коммутации ToneLab с микшером или устройством записи установите переключатель AMP/LINE
(9.1) в состояние “LINE”, с гитарным усилителем — в состояние “AMP”.
3. Установите уровень
громкости в 0. Для это-
го выверните регуля-
тор LEVEL (9.3)до упо-
ра против часовой
стрелки (если смот-
реть со стороны тыль-
ной панели).
4. Скоммутируйте входя-
щий в комплект постав-
ки блок питания с гнез-
дом AC9V (6.1). Другой
кабель блока питания
скоммутируйте с ис-
точником переменного
напряжения соответст-
вующего номинала.
12 -
<12>
VOX ToneLab
•
Руководство пользователя
INPUT
R
OUTPUT
L/MONO
LINE/AMP
S/P DIF OUT
VOX BUS
~AC9V
PHONES
ToneLab
В микшер/магнитофон или
гитарный усилитель
В цифровые
микшер/магнитофон
В соответствующий
ножной контроллер
В секвенсер или
компьютер
Блок питания пере-
менного тока
В розетку
питанимя
Моноджек
Наушники
Гитара
