Об использовании ATU

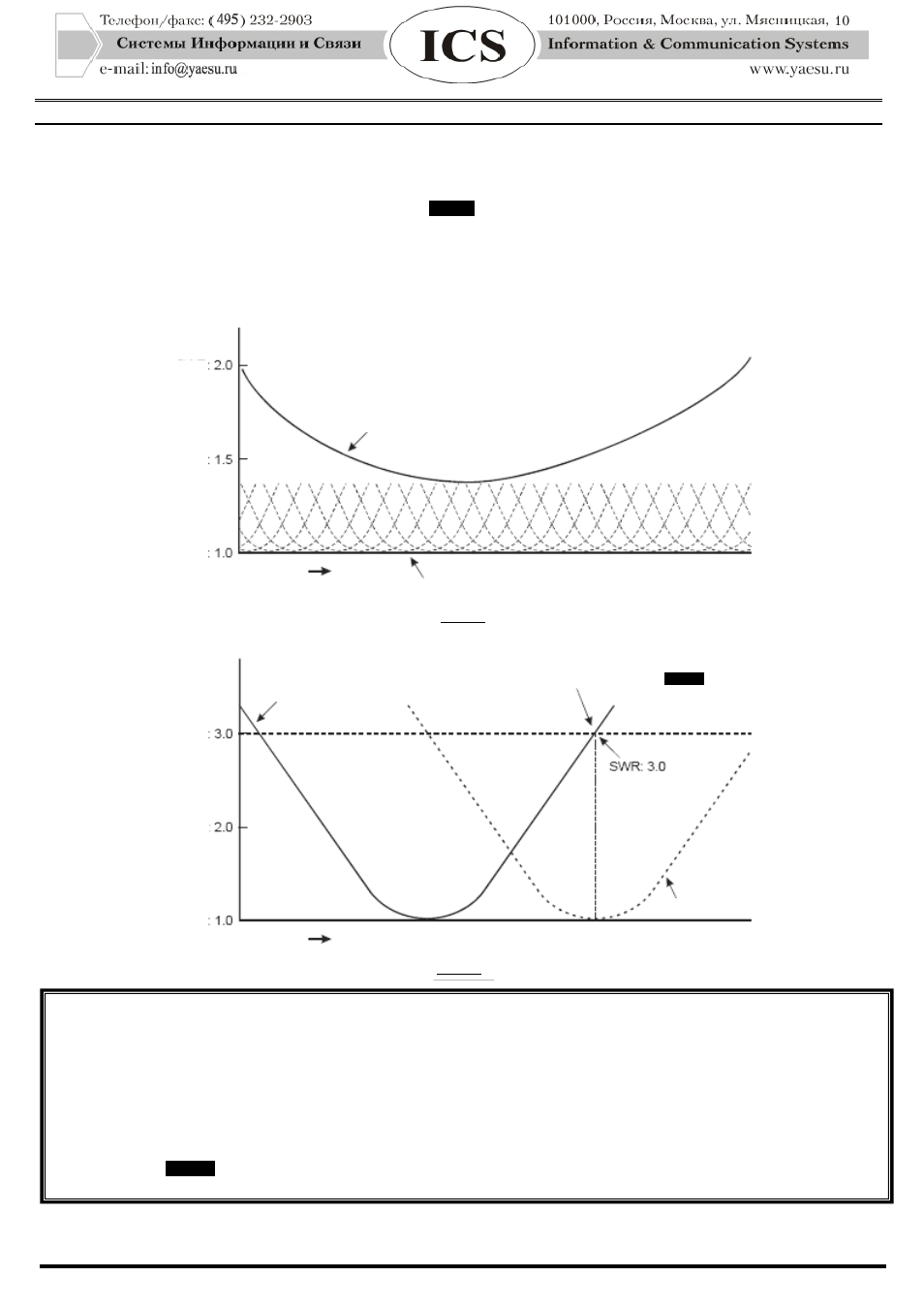

Рисунок 1 показывает ситуацию, когда обычная настройка посредством ATU была успешно завершена и данные о настройке
были сохранены в памяти ATU. Таким образом будет восприниматься передатчиком антенная система.
На рисунке 2 оператор изменил частоту и появился значок “
HI-SWR
”. Для начала согласования сопротивления посредством ATU,
оператор нажимает и удерживает в течение двух секунд кнопку [TUNE].
Если появляется высокий КСВ (выше 3:1), необходимо поправит антенную систему таким образом, чтобы приблизить
сопротивление к 50 Ом. ATU откажется сохранять настройки на частоте, на которой КСВ превышает 3:1. Высокий КСВ может
указывать на механическое повреждение фидерной линии и может привести к возникновению паразитного сигала, негативно
влияющего на ТВ и другую технику.
КСВ
КСВ
КСВ
КСВ
КСВ после настройки ATU
КСВ в месте подключения фидера
Сохраненная настройка ATU
КСВ
КСВ
Новая настройка
Частота
Частота
Рисунок
Рисунок
Когда вы передаете на этой частоте на
дисплее появился значок “
HI-SWR
”
О каналах памяти ATU
КСВ (после настройки) меньше 1.5:1
Настройка тюнера сохранена в памяти ATU.
КСВ (после настройки) больше 1.5:1
Данные настройки не будут сохранены в памяти. Если вы вернетесь на ту же частоту, то процесс настройки должен быть
повторен.
КСВ (после настройки) больше 3:1
Появится значок “
HI-SWR
” и настройки тюнера, если они будут сделаны, не будут сохранены. Пожалуйста, выясните причину
возникновения высокого КСВ и решите проблему до осуществления дальнейших настроек с данной антенной.
