Блок управления данными (DMU-2000)


Блок управления данными DMU-2000 обеспечивает функции спектроскопа, наблюдения за аудиосигналом в
осциллографическом режиме, X-Y осциллографа, Мирового времени, управления поворотным устройством, широкие
возможности наблюдения за статусом трансивера, а также возможность ведения журнала. Все эти функции показываются на
компьютерном мониторе пользователя.

Установка блока
1. Выключите кнопку [POWER] FT-950 и отключите внешний

источник питания.

2. Отсоедините все кабели от FT-950.
3. В соответствии со схемой 1, удалите 18 винтов и снимите

нижнюю крышку.

4. В соответствии со схемой 2 установите место крепления

блока, где находится отсоединенный 14-контактный шлейф.

5. Закрепите блок посредством четырех винтов из набора

(Схема 3).

6. В соответствии со схемой 3, подсоедините 14-контактный

шлейф, который был отсоединен в предыдущем шаге, к
разъему J7002 на блоке.

7. Определите место подсоединения разъема коаксиального

кабеля (помеченного ) к разъему (J4006) на основном
корпусе. Отсоедините разъем коаксиального кабеля ( ) от
основного корпуса и подсоедините его к J7003 на блоке.
Аналогичным образом, определите место подсоединения
разъема коаксиального кабеля (помеченного ) к разъему
(J1029) на основном корпусе. Отсоедините разъем
коаксиального кабеля ( ) от основного корпуса и
подсоедините его к J7003 на блоке.

8. В соответствии со схемой 4 расположите коаксиальные

кабели в прорезях основного корпуса.

9. Закройте нижнюю крышку и закрутите обратно 18 винтов.








Установка дополнительного оборудования

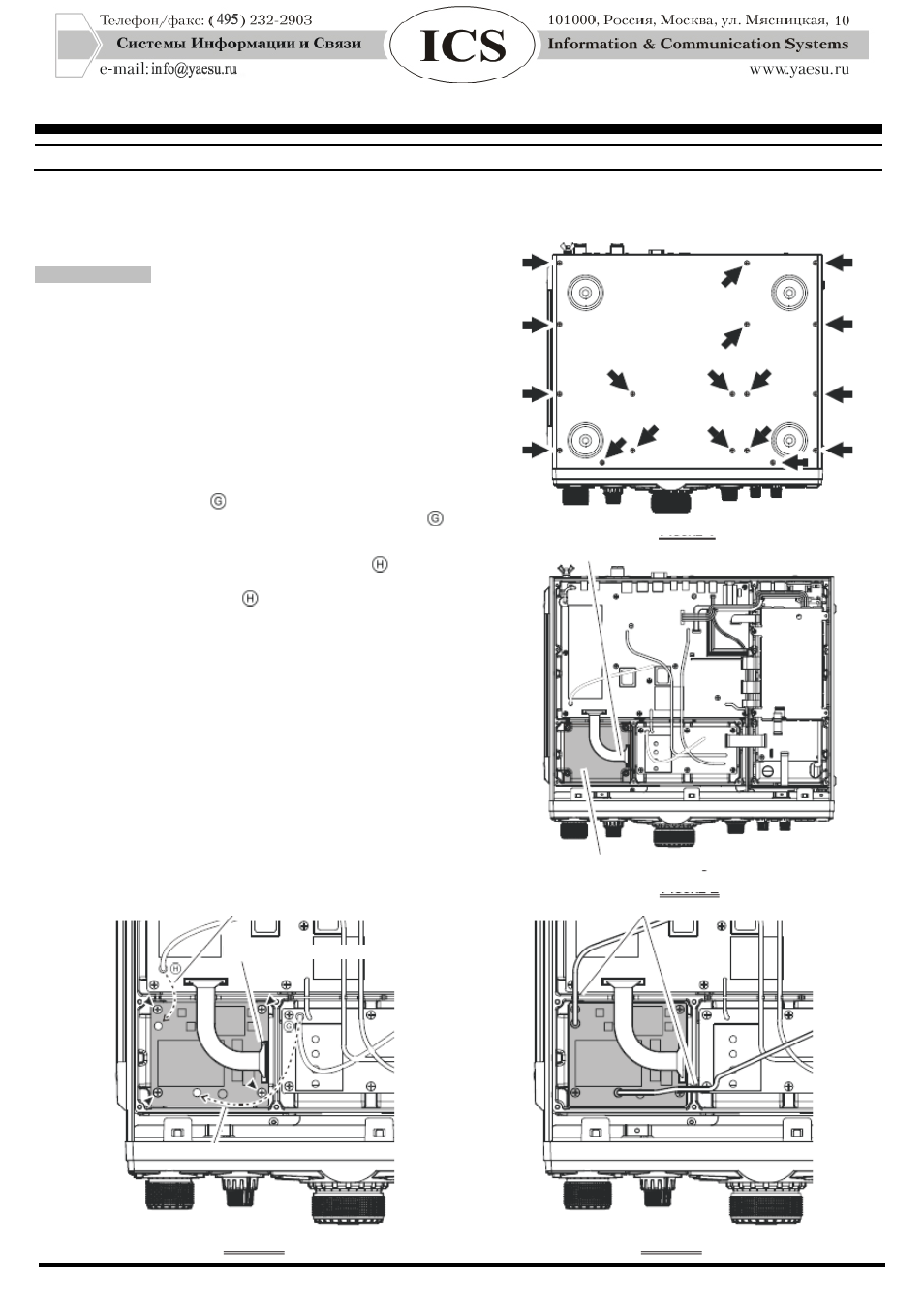

СХЕМА 1

СХЕМА 2

Место крепления блока

14-контактный шлейф

Сместите разъем коаксиального кабеля

Сместите разъем коаксиального кабеля

подключите 14-контактный шлейф

расположите коаксиальные кабели в прорезях

СХЕМА 3

СХЕМА 4
