Notch (узкополосный режекторвый) фильтр промежуточной частоты
(SSB/CW/RTTY/PKT/AM)
Notch-фильтр - это высокоэффективная система, которая позволяет вам вырезать вызывающий помеху тон биений или другой
несущий сигнал, находящийся в пределах полосы пропускания приемника.

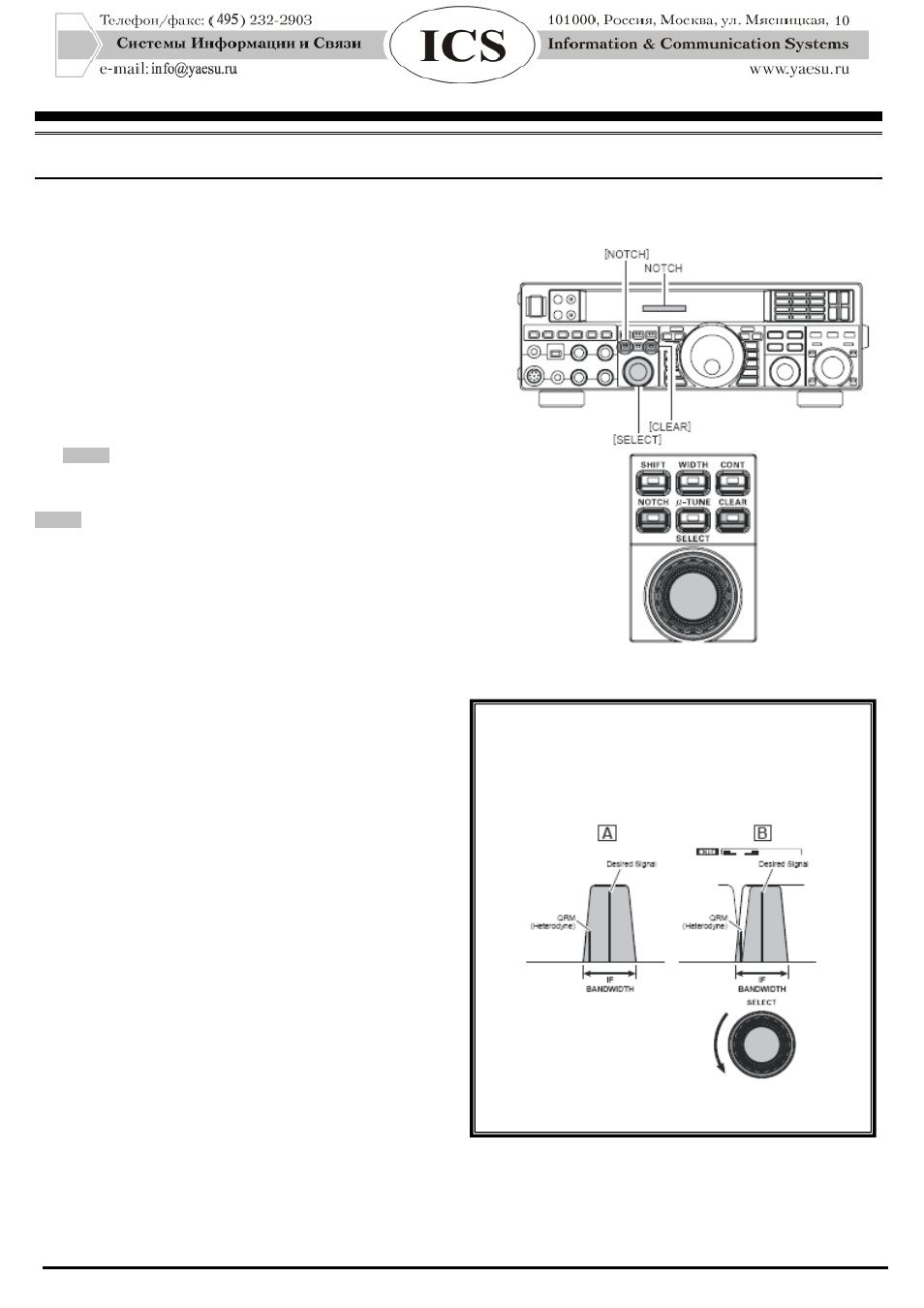

1. Нажмите кнопку [NOTCH] для включения Notch-фильтра.
Индикатор внутри кнопки [NOTCH] загорится оранжевым, а
текущее «нулевое» положение NOTCH-фильтра появится
на индикаторе NOTCH дисплея. Регулятор [SELECT] будет
работать как настройка Notch.
2. Поверните регулятор [SELECT] для установки «нулевого»
положения Notch-фильтра.
3. Нажмите кнопку [CLEAR] для перемещения «нулевого»
положения на центр.
4. Для отключения NOTCH фильтра нажмите регулятор
[SELECT]. Показания NOTCH индикатора дисплея
исчезнут, подтверждая, что NOTCH фильтр более не
работает.
Совет:
Еще раз нажмите регулятор [SELECT], чтобы снова
включить NOTCH фильтр.
Совет:
□ Настройка IF NOTCH фильтра будет сохранена
независимо для VFO-A и VFOB.
□ Если подключен дополнительный блок управления
данными DMU-2000, до результат работы IF NOTCH
фильтра можно наблюдать на осциллографе. Notch будет
выглядеть как “провал” в индикации наблюдаемого шума.
Более того, для наблюдения работы IF NOTCH фильтра
можно использовать дисплей типа “водопад”, который
появится как белая зона на цветном.
Подавление помех
Работа Notch-фильтра показана на рисунке «А»,
демонстрирующем результат вращения регулятора
[SELECT(NOTCH)]. На рисунке «В» вы можете видеть
результат работы Notch-фильтра по мере вращения
регулятора
[SELECT(NOTCH)]
для
подавления
принимаемой помехи.
IF BANDWIDTH – ширина полосы пропускания промежуточной частоты.
Desired signal – принимаемый сигнал.
QRM – помеха
регулятор
кнопка
кнопка
индикатор
