19 Руководство по монтажу atmoMAG

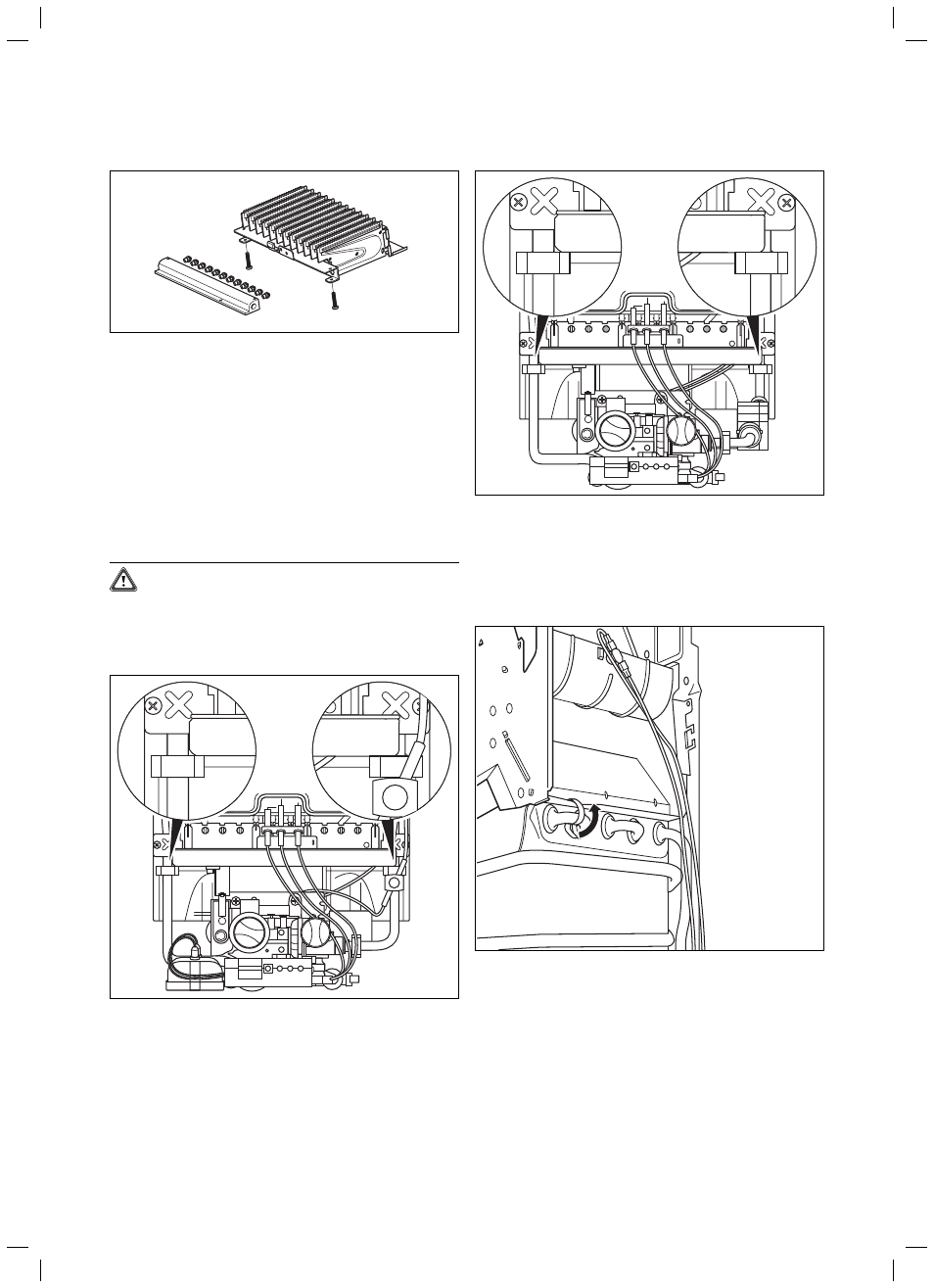

Рис. 7.5 Конструкция горелки
• Возможно имеющиеся остаточные продукты сгорания (нагар)
удалите проволочной латунной щеткой. При необходимости,
очистить сопла, инжекторы и направляющие горелки мягкой
кисточкой и продуть сжатым воздухом (очистка от пыли и
грязи). При сильном загрязнении горелки промыть ее мыльным
раствором, а затем проточной водой.
• Установите коллектор на горелку.
7.3 Очистка и удаление накипи из теплообменника
Для очистки теплообменника вначале необходимо
демонтировать горелку, а затем теплообменник.
Внимание!
При монтаже и демонтаже теплообменника следите
за тем, чтобы не погнуть его.
Повреждения ведут к преждевременному износу
устройства.
Рис. 7.6 Крепление задней стенки теплообменника, тип RXI
Рис. 7.7 Крепление задней стенки теплообменника, тип GRX
• Отпустите накидные гайки на трубопроводах подачи холодной
и отвода горячей воды.
• Отпустите самонарезающие винты хомутов, которыми
трубопроводы холодной и горячей воды закреплены на задней
стенке.
Рис. 7.8 Демонтаж теплообменника
• Отпустите зажимы, которыми теплообменник закреплен на
предохранителе тяги.
• Вначале потяните теплообменник на себя, а затем вверх, и
вытащите его.
При незначительном загрязнении:
• Промойте пластины теплообменника тонкой, сильной струей
воды.
