4 Руководство по монтажу atmoMAG
2
3
5
6
7
10
8
11
12
1
4

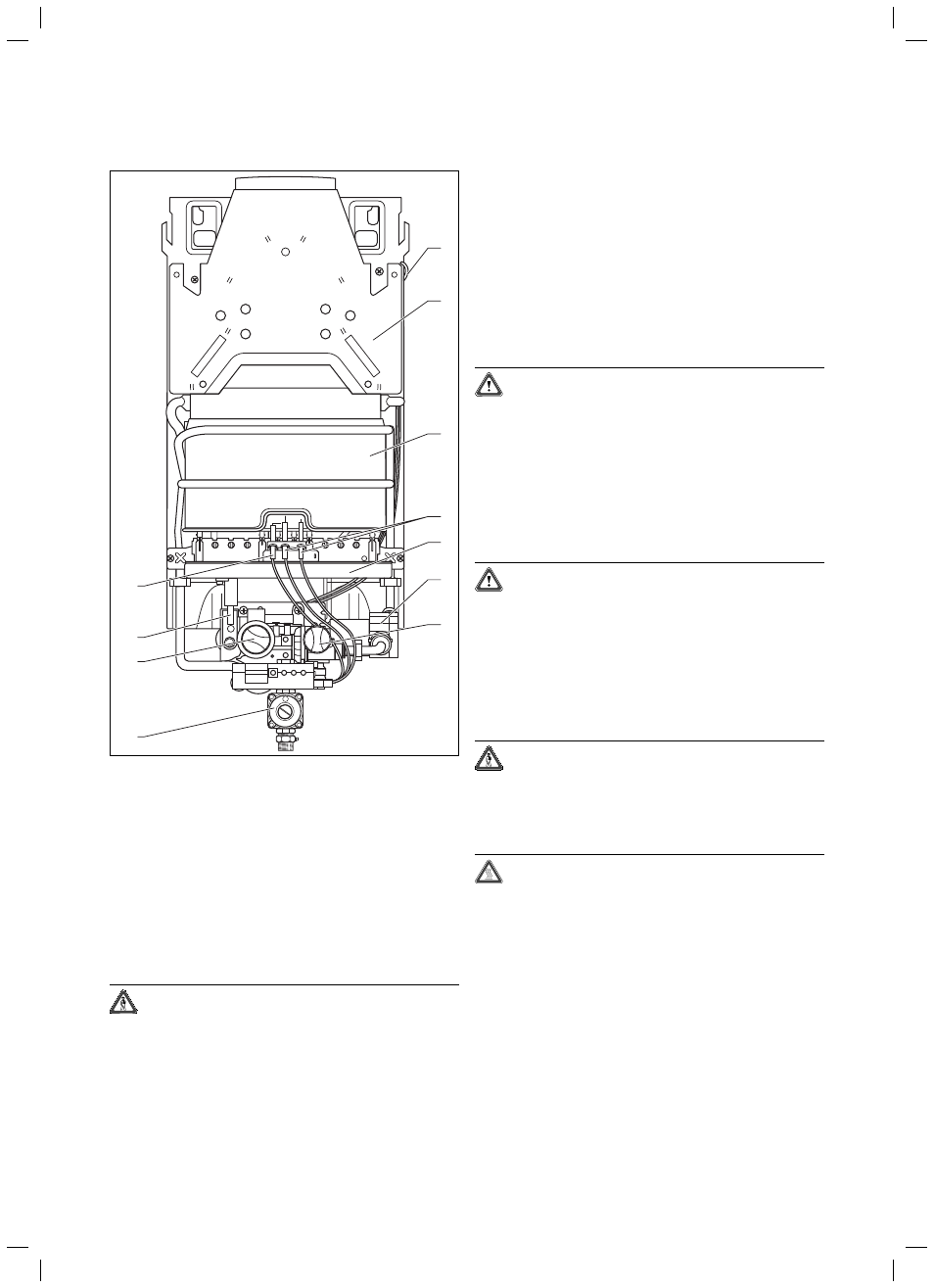

Рис. 2.3 Узлы 14-0/0, тип GRX
Пояснение к рис. 2.3
1 Датчик
опрокидывания тяги
2 Предохранитель тяги
3 Теплообменник
4 Электроды
розжига
5 Горелка
6 Генератор
7 Терморегулятор
8 Регулятор давления газа
10 Регулятор мощности
11 Газовая арматура
12 Контрольный электрод
Опасно!
Опасность отравления угарным газом!
Категорически запрещается выводить из работы
датчик опрокидывания тяги. В противном случае при
длительных неблагоприятных условиях тяги
в дымовой трубе отходящие газы бесконтрольно
выходят из дымовой трубы в помещение.
Если, например, газоотводный трубопровод полностью или
частично забит или атмосферные условия в здании
ограничивают бесперебойный отвод продуктов сгорания,
датчик опрокидывания тяги фиксирует рост температуры и
прерывает подачу газа.
3 Указания по технике безопасности и
предписания
3.1 Указания по технике безопасности
Внимание!
При затягивании и отпускании резьбовых соединений
использовать только подходящие рожковые
(обыкновенные) гаечные ключи (не использовать
трубные ключи, удлинители и т. п.). Неправильное
использование и/или неподходящий инструмент
могут привести к повреждениям (например,
негерметичности)!
3.1.1 Монтаж
Внимание!
Не устанавливайте газовый проточный
водонагреватель над другим устройством,
использование которого может ему повредить
(например, над плитой, от которой исходят пары и
капли жира), или в помещении с агрессивной или
сильно запыленной атмосферой.
3.1.2 Подключение
Опасно!
Опасность отравления и взрыва!
Опасность получения ожогов.
При монтаже соединений следите за тем, чтобы
установить все уплотнения, чтобы быть уверенным
в отсутствии неплотностей в газо- и водопроводе.
Опасно!
Опасность ожогов и травмирования из-за выхода
горячей или холодной воды!
При использовании пластмассовых труб для
присоединения патрубков для холодной и/или
горячей воды разрешается применять только трубы с
термостойкостью 95 °С при давлении 10 бар.
