10 Руководство по монтажу atmoMAG
5 Подключение
Опасно!
Опасность отравления и взрыва!
Опасность получения ожогов!
При монтаже соединений следите за тем, чтобы
установить все уплотнения, чтобы быть уверенным
в отсутствии неплотностей в газо- и водопроводе.
Опасно!
Опасность ожогов и травмирования из-за выхода
горячей или холодной воды!
При использовании пластмассовых труб для
присоединения патрубков для холодной и/или
горячей воды разрешается применять только трубы с
термостойкостью 95 °С при давлении 10 бар.
5.1 Подключение к газопроводу
• Монтаж запорного газового крана выполняется на опуске
газопровода или непосредственно под аппаратом. Для
аппаратов на природном газе должен быть предварительно
смонтирован регулятор давления газа. (См. гл. 4.3 «Монтаж
регулятора давления газа») При монтаже следует исключить
мезанические напряжения в трубопроводах.
• Проведите опрессовку собранного газопровода согласно
действующим правилам.
5.2 Подключение к водопроводу
• Выполните соединение патрубков холодной и горячей
воды; соединения должны быть выполнены без создания
механических напряжений.
• Проверьте герметичность устройства и, при необходимости,
устраните неплотности.
5.3 Подключение к дымоходу
2
1

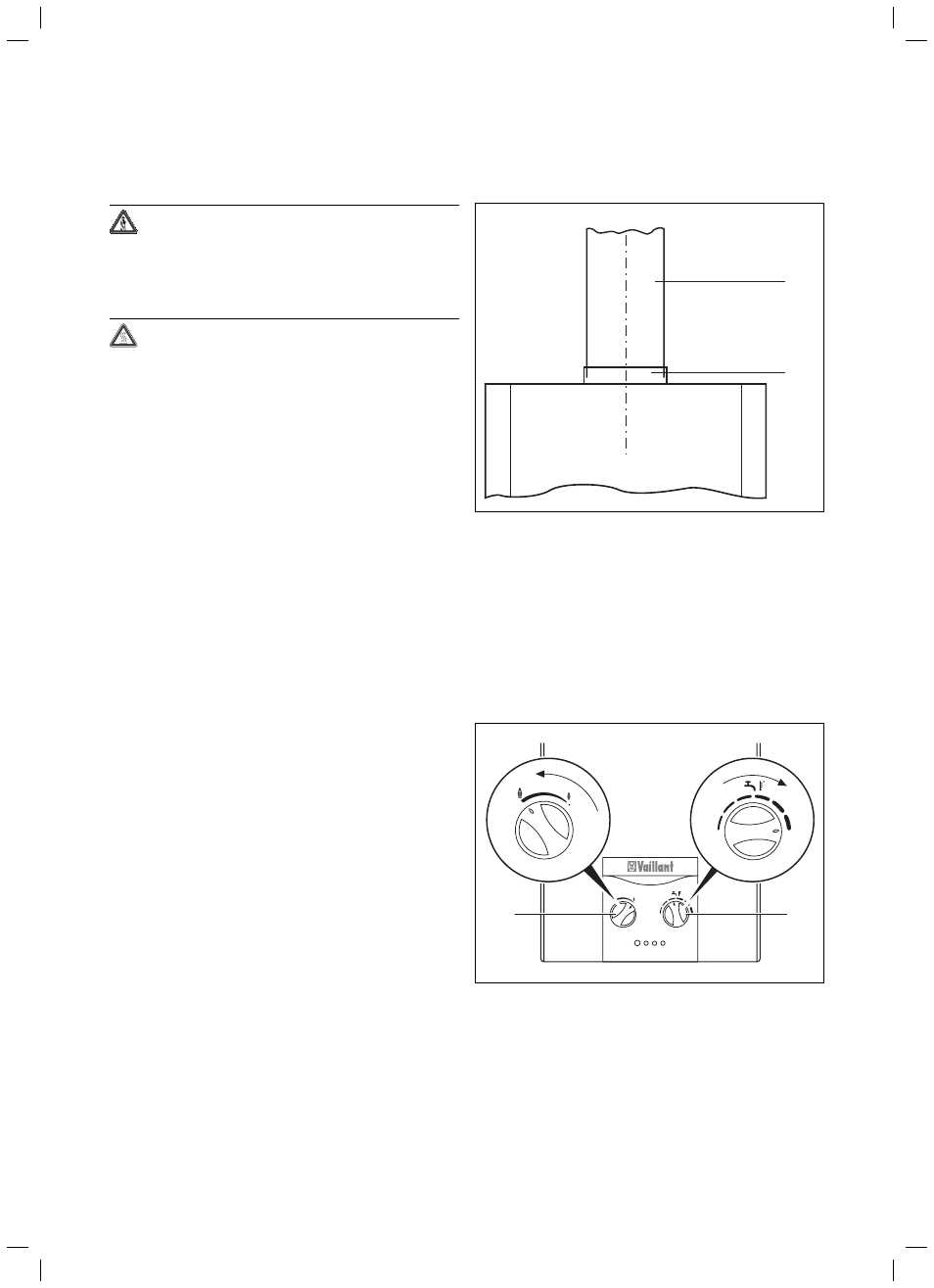

Рис. 5.1 Подключение к дымоходу
Пояснения к рис. 5.1
1 Труба
дымохода
2 Патрубок предохранителя тяги
5.3.1 Проверка функционирования датчика
опрокидывания тяги
Перед монтажом трубы дымохода проверьте правильность
функционирования датчика опрокидывания тяги. При этом
соблюдайте следующий порядок действий:
• Перекройте дымоход.
1 10
Рис. 5.2 Настройка максимальной температуры и мощности
• Поверните терморегулятор (1) вправо в положение
максимальной температуры.
• Поверните регулятор мощности (10) влево в положение
максимальной мощности.
• Откройте один из кранов горячей воды.
В течение максимум 2 минут датчик опрокидывания тяги должен
прервать подачу газа и отключить устройство.
5 Подключение
