8 Руководство по монтажу atmoMAG
4.5 Размеры
A
B
C
D
F
I I J
G
H
E
K
L
M
N
O
P
Q

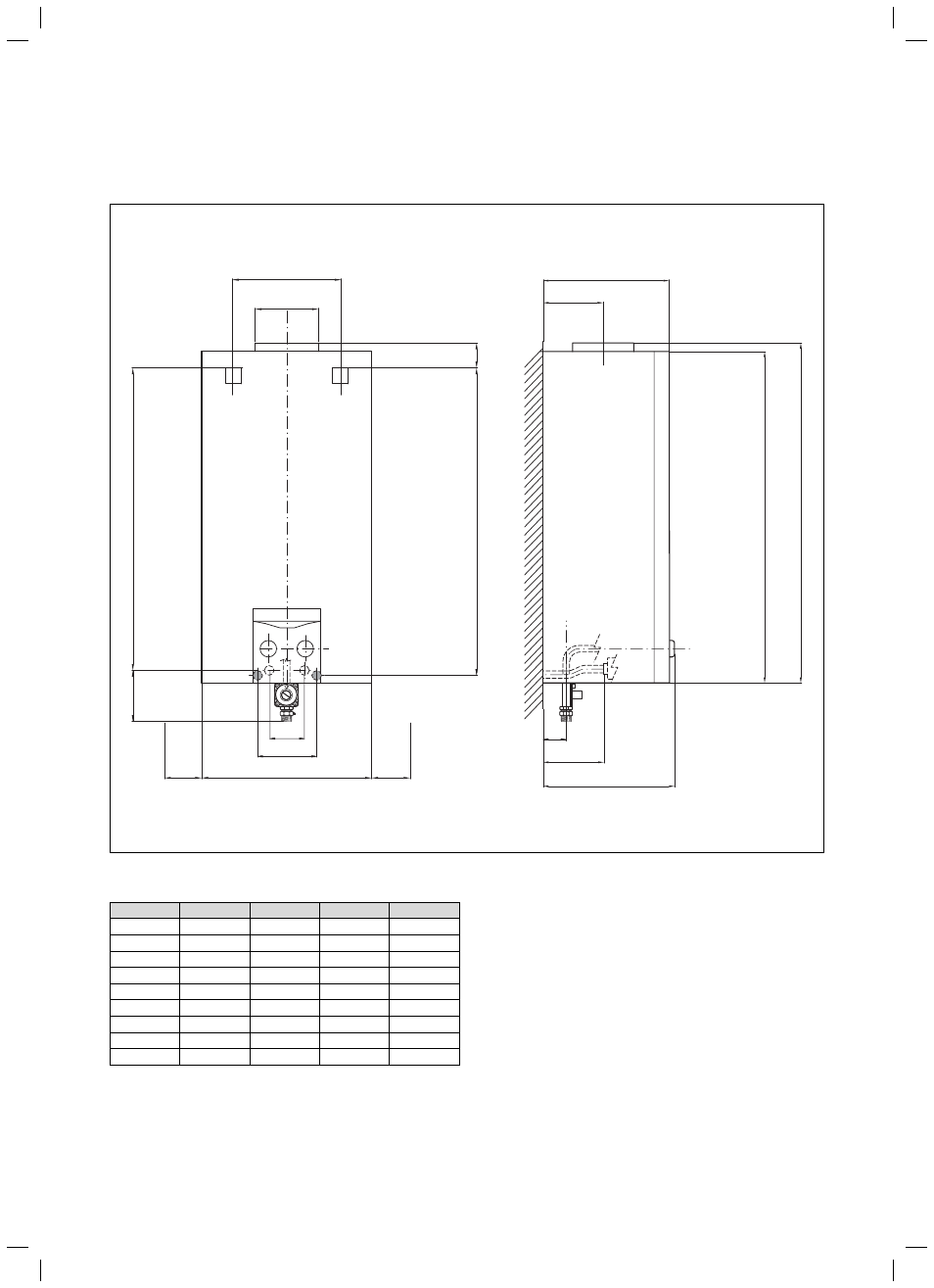

Рис. 4.4 Размеры водонагревателя
Размер мм Размер мм
A 224 J 350
B ∅ 130 K 259
C 64 L 124
D 631 M 680
E 621 N 695
F 164 O 50
G 70 P 125
H 120 Q 269
I мин. 20
4 Монтаж
