15 Руководство по монтажу atmoMAG
6.1.3 Контроль тепловой нагрузки
Вы можете контролировать тепловую нагрузку двумя методами:
– Считывание величины расхода газа по счетчику (объемный
метод)
– Контроль давления на соплах
Объемный метод
Перед проведением контроля необходимо удостовериться в том,
что для покрытия пиковых нагрузок в газовую сеть не добавляются
другие газы (например, воздушно-пропановая смесь).
Информацию об этом можно получить в предприятии по
снабжению газом.
Необходимо также обеспечить, чтобы во время проведения
контроля не включались никакие другие газовые приборы.
1 10

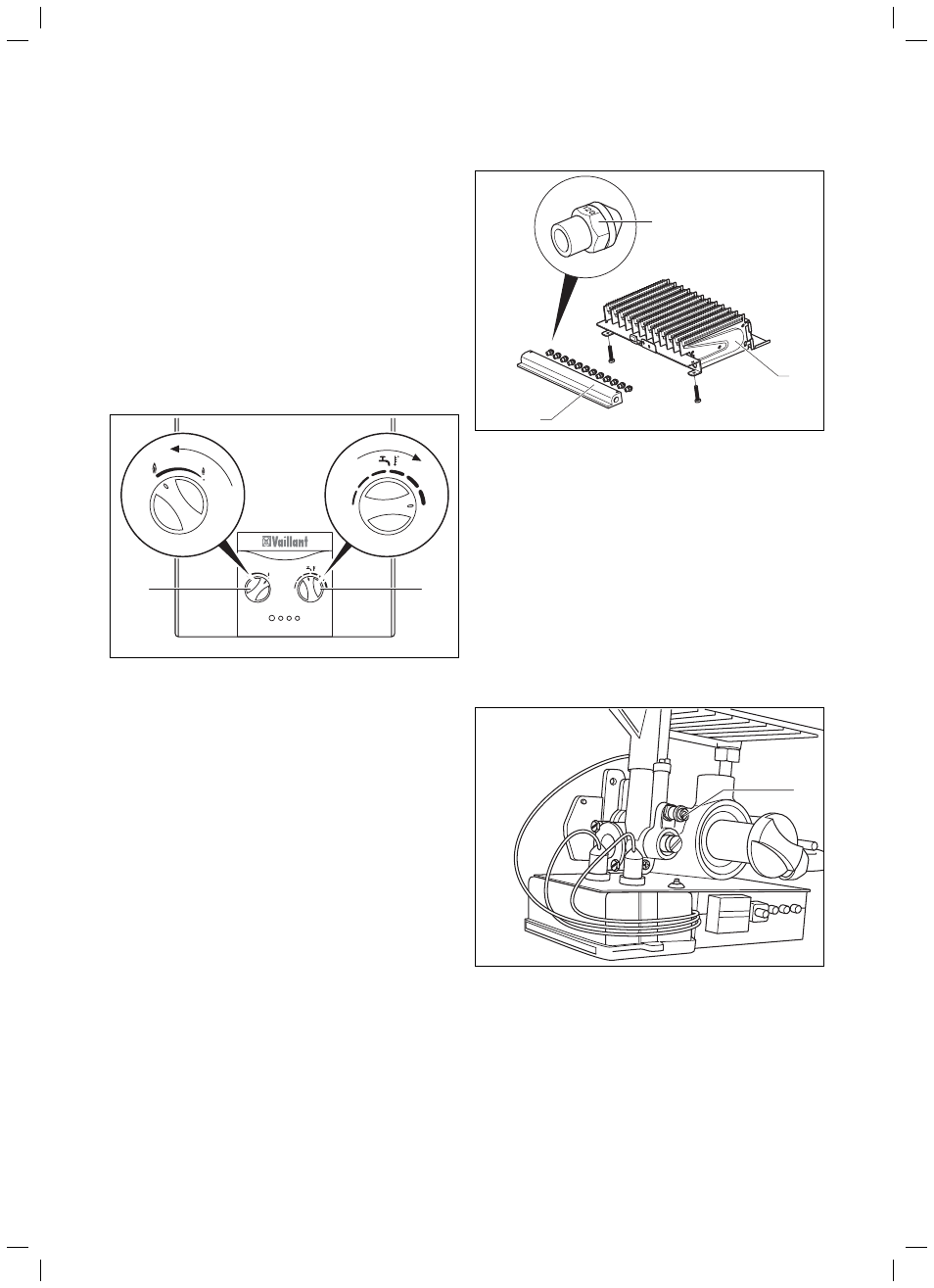

Рис. 6.3 Настройка максимальной температуры и мощности
• Включите устройство, как описано в руководстве по
эксплуатации, и установите терморегулятор (1) на
максимальную температуру, вращая его вправо.
• Поверните регулятор мощности (10) влево в положение
максимальной мощности.
• Найдите требуемое значение расхода газа в табл. 6.3
«Расход газа» (табличное значение л/мин), см. раздел 6.2
«Таблицы настройки газовой арматуры».
• Запишите показания газового счетчика.
Полностью откройте кран горячей воды. При этом должен
протекать номинальный расход воды, см. раздел 10
«Технические данные».
• Спустя приблизительно 5 минут непрерывной работы
устройства считайте показания газового счётчика и сравните
их с табличным значением.
Допускаются отклонения ± 5 %.
Если отклонения превышают указанные предельные значения:
1
2
3
Рис. 6.4 Маркировка сопла
Пояснения к рис. 6.3
1 Сопло
горелки
2 Горелка
3 Коллектор
• Проверьте, используются ли правильные сопла. Для этого
сравните маркировку на установленных соплах с данными
в таблице в разделе 10 «Технические данные». Возможно, что
для этого Вам придется демонтировать горелку, см. раздел 7.2
«Очистка горелки».
• Если сопла не являются причиной отклонения, обратитесь
в гарантийно-консультационную службу.
• Выключите устройство.
Контроль давления на соплах
1
Рис. 6.5 Штуцер для измерения давления на соплах, тип RXI
Ввод в эксплуатацию 6
