6 Руководство по монтажу atmoMAG
4 Монтаж
4.1 Объем поставки
– Соединительный комплект, состоящий из следующих
элементов:
– Соединительный патрубок для природного газа
– Регулятор давления газа, на 13 мбар
– Соединительный адаптер с измерительным ниппелем
– Уплотнения, дюбеля, винты
– Только тип RXI: Две батареи типа A
4.2 Требования к месту установки
При выборе места установки соблюдайте следующие указания:
– Газовый проточный водонагреватель разрешается
устанавливать только в помещениях с достаточной вентиляцией.
– Стенка, на которой устанавливается водонагреватель, должна
быть способной выдерживать вес готового к эксплуатации
водонагревателя.
– При определенных обстоятельствах, входящие в объем
поставки крепежные элементы не соответствуют материалу
стены. В этом случае требуемые крепежные элемменты
должны быть приобретены дополнительно.
– Место установки должно быть полностью защищено от
замерзания. Если Вы не можете убедиться в этом, соблюдайте
указанные меры по защите от замерзания.
– Выбирайте место установки таким образом, чтобы
можно было удобно выполнить прокладку необходимых
трубопроводов (подачи газа, подачи и отвода воды).
Внимание!
Не устанавливайте газовый проточный
водонагреватель над другим устройством,
использование которого может ему повредить
(например, над плитой, от которой исходят пары и
капли жира), или в помещении с агрессивной или
сильно запыленной атмосферой.
– Газовый проточный водонагреватель должен быть присоединен
трубой дымохода с предписанным диаметром (см. раздел
10 «Технические данные») к газовыпускной системе
с естественной тягой (дымовой трубе).
Указание!
Нет необходимости в соблюдении расстояния между
устройством и строительными конструкциями из
горючих материалов, т. к. при максимальной
нагрузке устройства на его поверхности достигается
более низкое значение температуры, чем
максимально допустимое значение 85 °C.
• Поясните покупателю эти требования.
4.3 Монтаж регулятора давления газа
Перед монтажом водонагревателю на стену Вы должны
выполнить монтаж входящего в объем поставки регулятора
давления газа (2) и соединительного элемента с патрубком для
измерения входного давления газа (3).
1
2
3

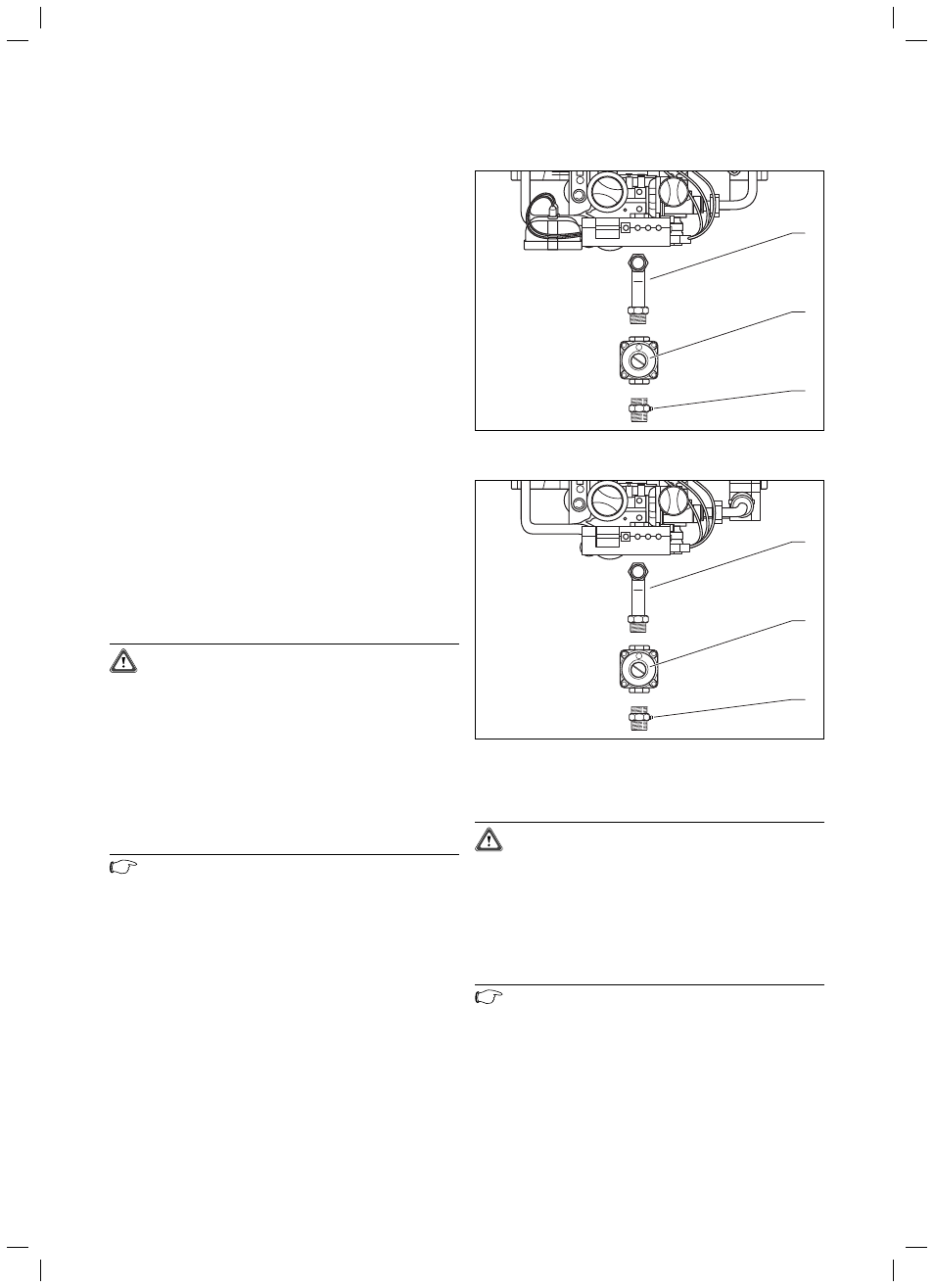

Рис. 4.1 Монтаж регулятора давления газа, тип RXi
1
2
3
Рис. 4.2 Монтаж регулятора давления газа, тип GRX
• Ввинтите соединительный патрубок (1) в регулятор давления
газа, как показано на рисунке.
Внимание!
Нарушения в работе!
Убедитесь в том, что стрелка направления движения
газа на регуляторе давления газа указывает в сторону
патрубка подвода газа.
• Ввинтите соединительный элемент с патрубком для измерения
входного давления газа меньшей резьбой в регулятор давления
газа.
Указание!
При последующем настенном монтаже устройства
следите за тем, чтобы обеспечивался удобный доступ
к измерительному патрубку.
• Навинтите соединительный патрубок вместе с регулятором
давления газа и соединительным элементом на газовый
патрубок устройства.
