51 Руководство по установке и техническому обслуживанию ecoTEC plus 0020050886_04
1
3
2
4

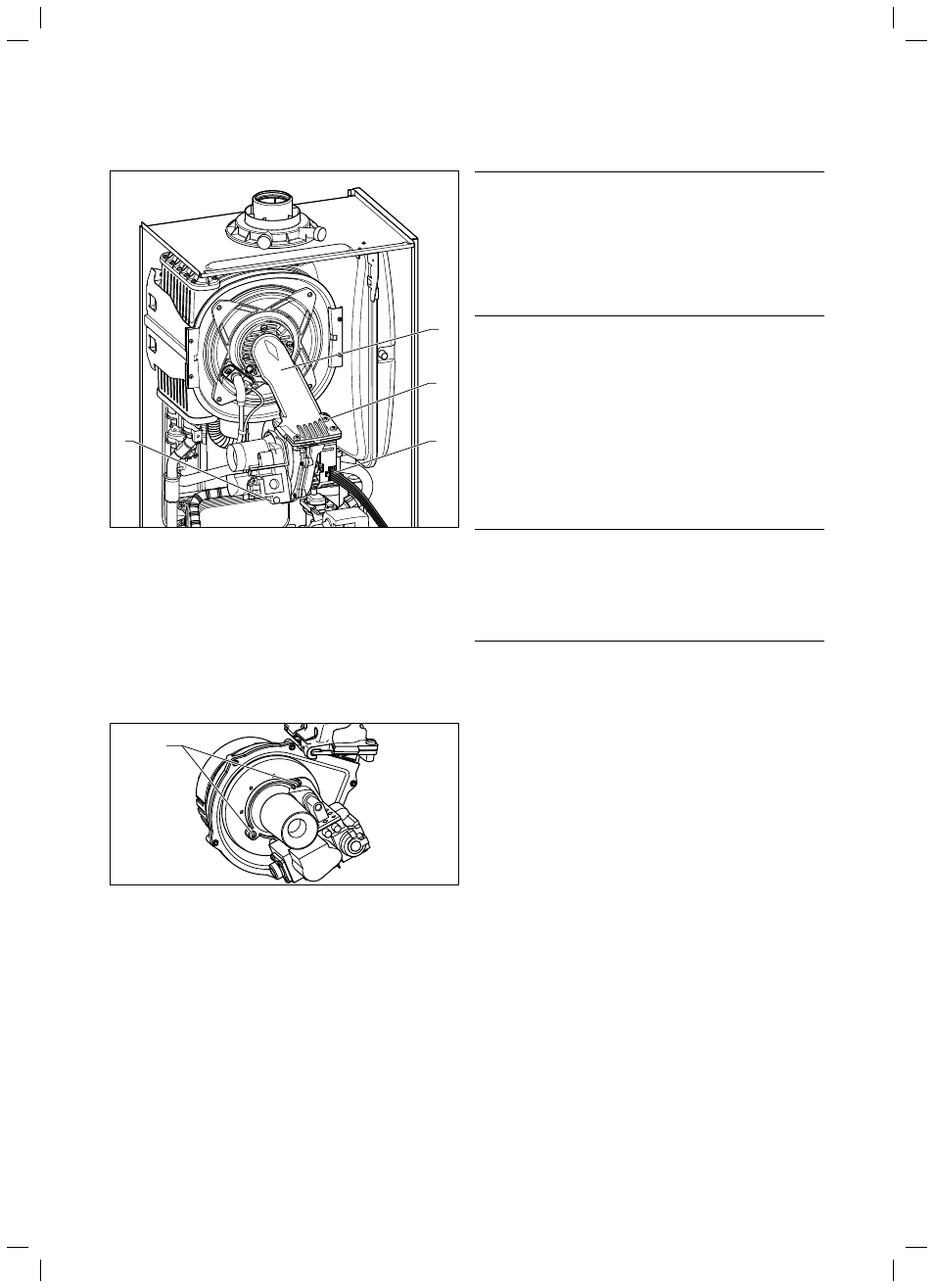

Рис. 10.2 Демонтаж воздуходувки с газовой арматурой
> Отсоедините аппарат от электросети, как это описано в 10.1,
и закройте сервисный кран в подводящей линии газа.
> Снимите воздуховсасывающую трубу (рис. 8.1, поз. 1).
> Ослабьте подводящую линию газа на газовой арматуре
(рис. 8.1, поз. 3).
> Вытащите штекер (4) из газовой арматуры.
> Вытащите штекер (3) из платы вентилятора.
> Ослабьте три болта (2) на компактном термомодуле (1).
> Снимите весь узел газовая арматура/воздуходувка.
5
Рис. 10.3 Резьбовое соединение газовая арматура/воздуходувка
> Ослабьте оба крепежных болта (5) на газовой арматуре и
снимите воздуходувку с газовой арматуры.
> Замените неисправную деталь.
b Осторожно!
Возможный материальный ущерб в результате
ненадлежащего монтажа!
Газовая арматура и вентилятор могут быть повреж-
дены в результате неправильного монтажа.
> Монтируйте газовую арматуру и воздуходувку в
таком же положении относительно друг друга, в
каком они были монтированы раньше.
> Привинтите воздуходувку к газовой арматуре. Используйте
новые уплотнения.
> Монтируйте весь узел газовая арматура/воздуходувка в
обратном порядке.
> После окончания работ выполните проверку на предмет газо-
непроницаемости, а также эксплуатационную проверку (см.
раздел 8.8)!
10.4 Замена расширительного бака
a Опасность!
Опасность травмирования и/или материального
ущерба в результате непринятия во внимание
указаний по технике безопасности!
> Перед заменой деталей учтите указания по тех-
нике безопасности, описанные в разделе 10.1.
> Отсоедините аппарат от электросети, как это описано в 10.1,
и закройте сервисный кран в подводящей линии газа.
> Закройте сервисные краны в подающей и отводящей линиях
отопления и опорожните аппарат.
Замена конструктивных узлов 10
