20 Руководство по установке и техническому обслуживанию ecoTEC plus 0020050886_04
1
2

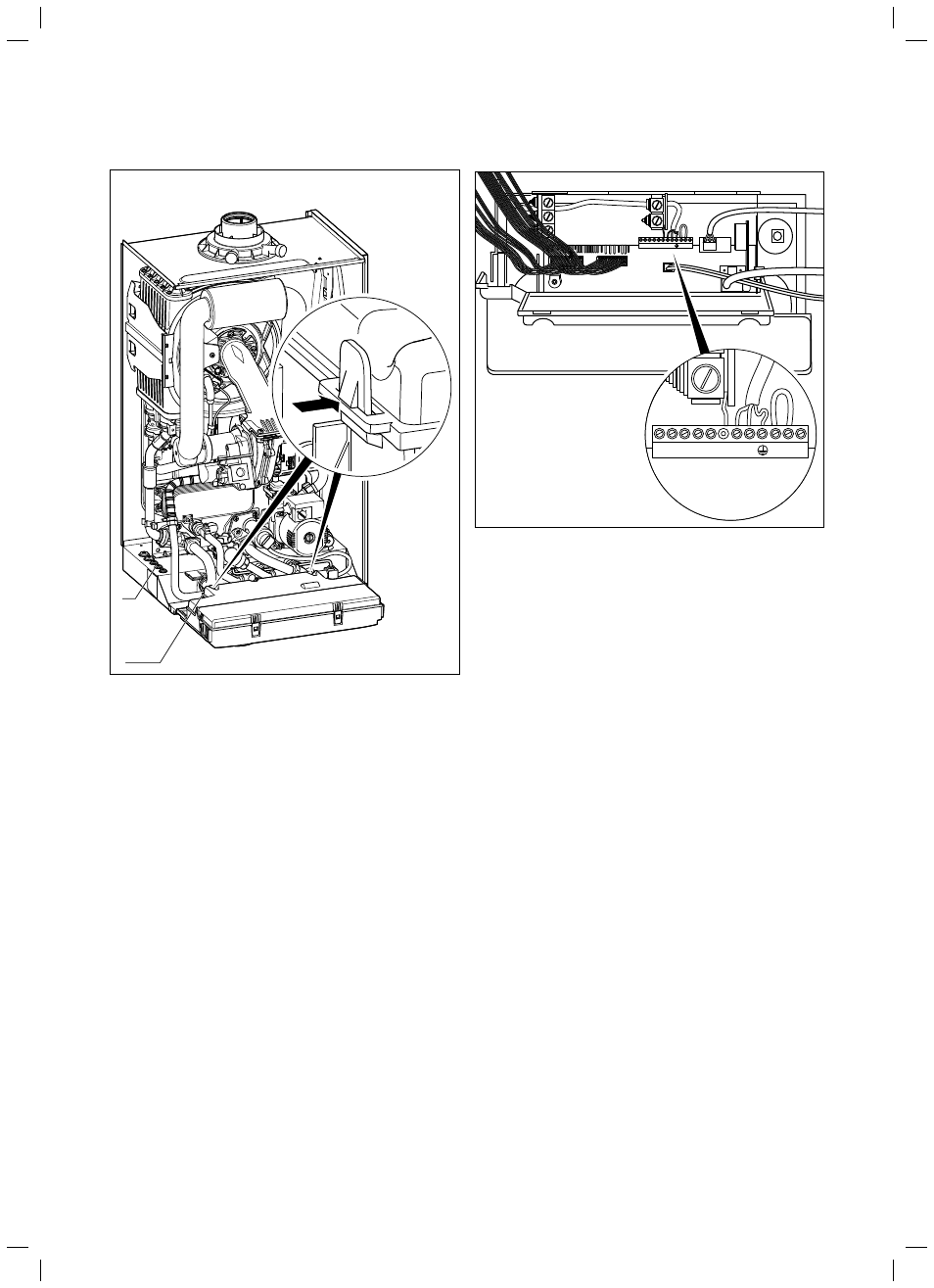

Рис. 5.9 Открывание задней стенки распределительной коробки
> Отсоедините заднюю крышку распределительной коробки и
откиньте ее вверх.
> Проведите сетевую подводящую линию через кабельные
вводы (1) слева на нижней стороне аппарата.
> Затем проведите сетевую подводящую линию через кабель-
ные вводы (2) в распределительную коробку и укоротите про-
вод до необходимой длины.
- + 7 8 9 L N 3 4 5
- + 7 8 9 L N 3 4 5
Рис. 5.10 Кабелепровод сетевой подводящей линии
> Удалите оболочку с сетевой подводящей линии прибл. на
2 – 3 см и зачистите изоляцию жил.
> Подключите соответствующие соединительные кабели к соот-
ветствующим резьбовым клеммам электроники.
i Обеспечьте, чтобы соединительный кабель был
механически прочно закреплен в винтовых клеммах.
> Закройте заднюю крышку распределительной коробки и при-
жмите ее, чтобы она зафиксировалась с характерным щелч-
ком.
> Откиньте распределительную коробку вверх и прижмите ее
обоими зажимами справа и слева к боковой обшивке аппа-
рата, чтобы они зафиксировались с характерным щелчком.
> Установите лицевую обшивку.
5.9.2 Подключение регулирующих аппаратов,
принадлежностей и внешних компонентов
установки
Следующие регулирующие аппараты, принадлежности и компо-
ненты установки можно подключать на электронике аппарата
ecoTEC plus: см. табл. 5.1.
Монтаж следует выполнять согласно соответствующему руковод-
ству по эксплуатации. Необходимые соединения с электроникой
отопительного аппарата (напр., внешними регуляторами, внеш-
ними датчиками и др.) предпринимайте следующим образом:
> Снимите переднюю часть обшивки аппарата и откиньте впе-
ред распределительную коробку.
> Отсоедините заднюю крышку распределительной коробки и
откиньте ее вверх.
5 Установка
