16 Руководство по установке и техническому обслуживанию ecoTEC plus 0020050886_04
5.3 Подсоединение аппаратов VUW со стороны воды
a Опасность!
Опасность ошпаривания и опасность поврежде-
ния вытекающей водой!
Возможная негерметичность водопровода.
> Обеспечьте монтаж соединительных линий без
напряжений.
b Осторожно!
Опасность повреждения вытекающей водой!
В случае использования аппарата в гелиоустановках
для догревания горячей воды (d.58 настроено на 1
или 2), температура на присоединительном
патрубке холодной воды аппарата (соединённом с
выходом горячей воды накопителя гелиоустановки)
не должна превышать 70 °C.
> Установите перед и после аппарата термостати-
ческие смесительные клапаны.
4
5
6
7
8
9
10
1
2
3

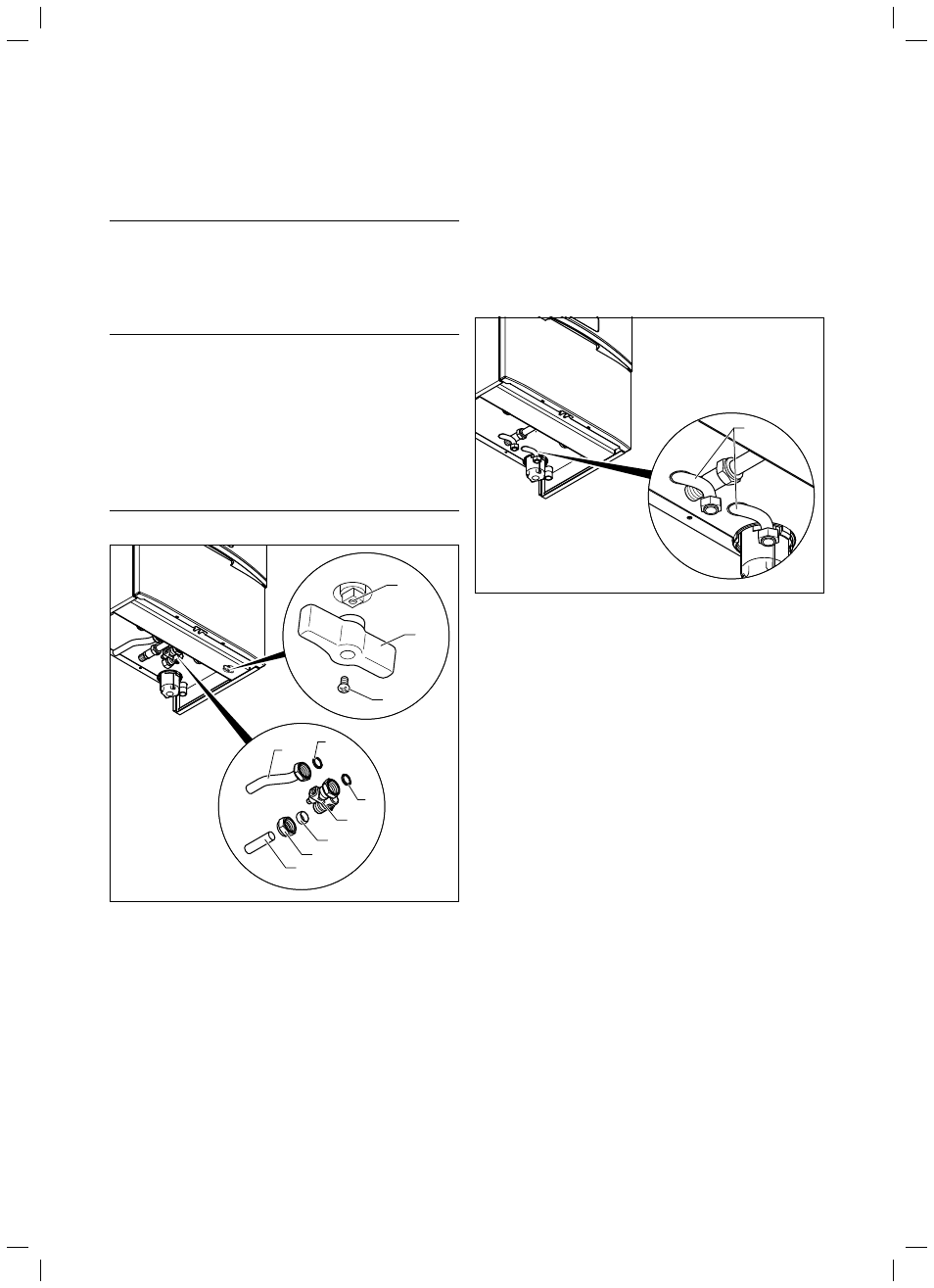

Рис. 5.2 Монтаж патрубков холодной и горячей воды
> Закрепите ручку (2) посредством болта (3) на наполнитель-
ном кране (1).
Для соединения патрубков холодной и горячей воды с 15 мм
медными трубопроводами требуются соединительные принад-
лежности, входящие в объем поставки.
> Вставьте уплотнение (4) и привинтите запорный клапан (5) к
патрубку холодной воды аппарата.
> Вставьте накидную гайку (7) и зажимное кольца (6) на мед-
ный трубопровод (8). Диаметр трубопровода должен состав-
лять 15 мм.
> Вставьте трубопровод до упора в соединитель. Прочно затя-
ните накидную гайку в этом положении.
> Вложите уплотнение (10) в накидную гайку и привинтите мед-
ный трубопровод (9) к патрубку горячей воды аппарата. Диа-
метр трубопровода составляет 15 мм.
5.4 Патрубок накопителя аппаратов VU
1
Рис. 5.3 Монтаж патрубка накопителя
> Соедините патрубок накопителя (1) с накопителем горячей
воды, для этого можно использовать опциональный набор для
подсоединения накопителя, см. главу 4.2 Принадлежности.
5 Установка
