29 Руководство по установке и техническому обслуживанию ecoTEC plus 0020050886_04
> Измерьте содержание CO
2
на штуцере измерения отходящих
газов (1). Сравните измеренное значение с соответствующим
значением в табл. 6.2.
> Если требуется настройка значения отработанных газов,
ослабьте болт (3) и откиньте воздуховсасывающую трубу (2)
на 90° вперед. Не снимать воздуховсасывающую трубу!
> При необходимости настройте соответствующее значение
отработанных газов (значение со снятой лицевой панелью,
см. таблицу 6.2) вращением болта (4).
- Вращение влево: увеличение содержания CO
2
.
- Вращение вправо: уменьшение содержания CO
2
.
i Природный газ Проводите изменения только с
шагом 1/8 оборота и после каждого изменения
ждите около 1 минуты, пока не стабилизируется зна-
чение.
> После регулировки снова поднимите воздуховсасывающую
трубу.
> Еще раз проверьте содержание CO
2
.
> При необходимости, повторите процесс настройки.
> Одновременно нажмите кнопки „+“ и „-“. Режим „Режим пол-
ной нагрузки“ выключается. Выход из режима полной
нагрузки происходит также и в том случае, если Вы в течение
15 минут не нажимаете ни одну из кнопок.
> Снова закрепите воздуховсасывающую трубу болтом (3).
> Установите лицевую обшивку на место.
Устанавливаемые значения
Природный
газ H
Допуск
Пропан
Допуск Единицы
измерения
CO
2
через 5 мин режима пол-
ной нагрузки с закрытой лице-
вой панелью 9,2 +/- 1,0 10,2 +/- 0,5 об.-%
CO
2
через 5 мин режима пол-
ной нагрузки со снятой лицевой
панелью 9,0 +/- 1,0 10,0 +/- 0,5 об.-%
настроено для индекса Воббе
W
0
15 22,5 кВтч/м 3
Табл. 6.2 Параметры газа, настроенные на заводе
6.3 Проверка функционирования аппарата
После окончания монтажа и настроек газовой арматуры и пре-
жде, чем ввести аппарат в эксплуатацию и передать его пользо-
вателю, выполните проверку его работы.
> Введите аппарат в эксплуатацию согласно соответствующему
руководству по эксплуатации.
> Проверьте газовую подводящую линию, систему выпуска
отработанных газов, отопительную установку, а также трубо-
проводы горячей воды на герметичность.
> Проверьте, безупречно ли произведена установка воздухо-
провода/газоотвода.
> Проверьте перерозжиг и правильность картины пламени
горелки.
> Проверьте функционирование отопления (см. раздел 6.3.1) и
подогрев воды (см. раздел 6.3.2).
> Передайте аппарат пользователю.
Аппарат ecoTEC plus от Vaillant имеет коды состояния, которые
отображают на дисплее эксплуатационное состояние аппарата.
Эксплуатационную проверку режима горячей воды и режима
отопления можно выполнить посредством этих кодов, нажимая
кнопку „i“.

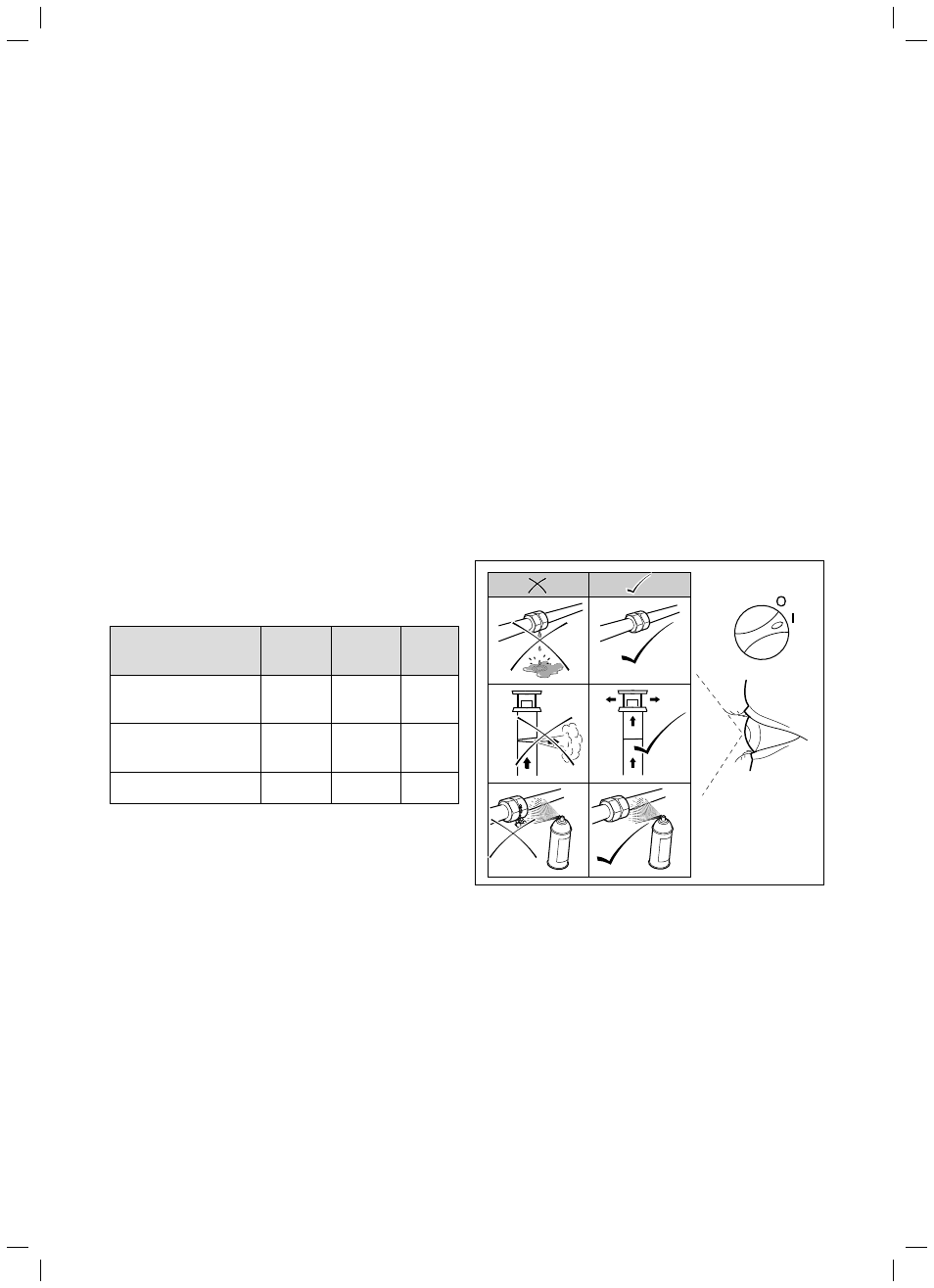

Рис. 6.6 Эксплуатационная проверка
6.3.1 Отопление
> Включите аппарат.
> Убедитесь в том, что есть запрос на подачу тепла.
> Нажмите кнопку „i”, чтобы активировать индикацию состоя-
ния.
Если есть запрос теплоты, аппарат пролистывает индикацию
состояния от „S. 1” до „S. 3”, пока не будет правильно работать
в нормальном режиме эксплуатации, а на дисплее не появится
индикация „S. 4”.
Ввод в эксплуатацию 6
