4 Монтаж
Аппарат ecoTEC plus от Vaillant поставляется предварительно
смонтированным в одной упаковочной единице.
4.1 Объем
поставки

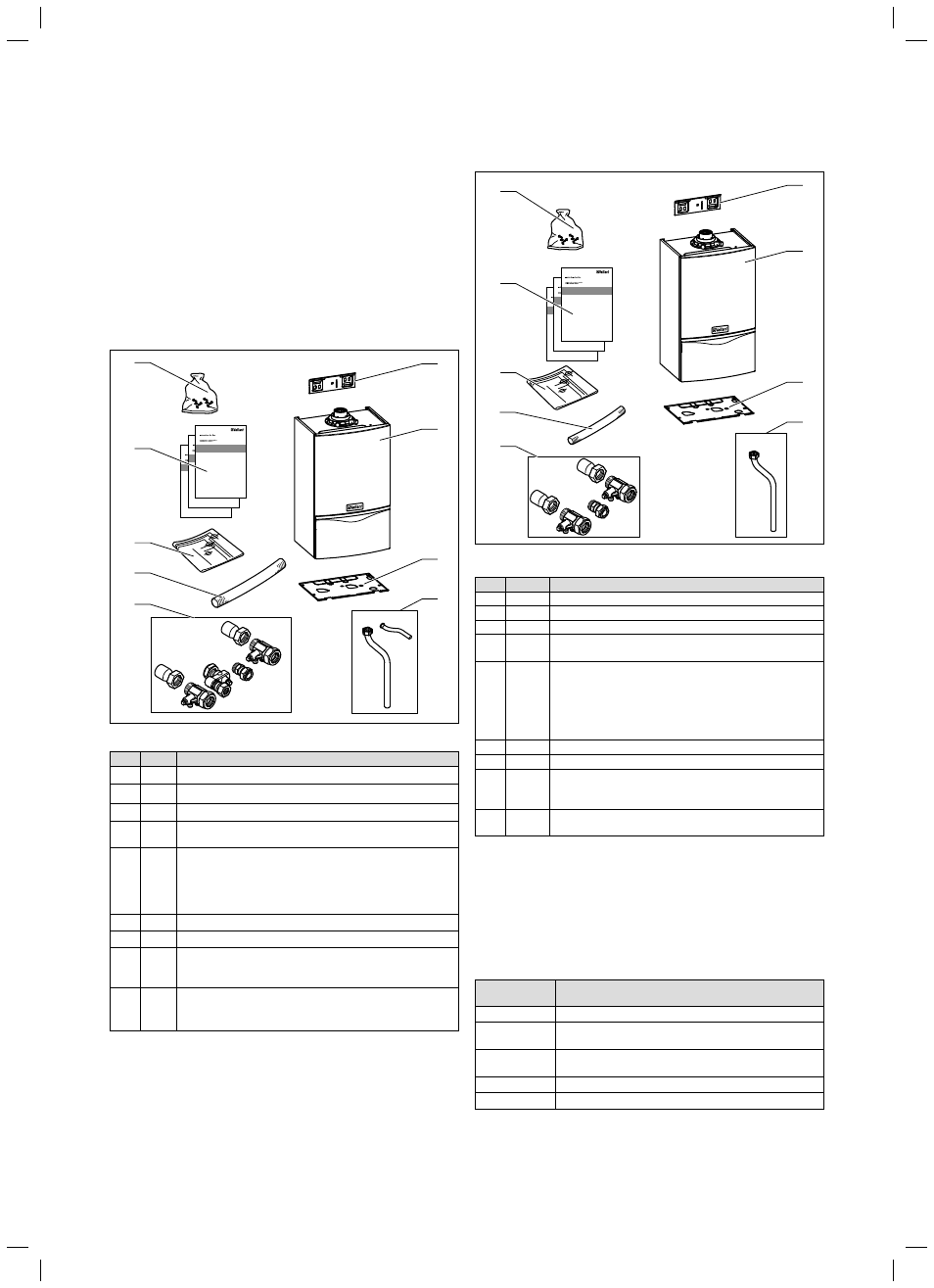

Проверьте комплектность и целостность поставки (см. рис. 4.1 и
табл. 4.1 либо рис. 4.2 и табл. 4.2).
1
2
3
4
8
9
7
5
6
Рис. 4.1 Объем поставки аппаратов VUW
Поз. Число Наименование
1
1
Кронштейн аппарата
2
1
Аппарат
3
1
Крышка
4
2
Соединительные трубы для предохранительного клапана ото-
пительной установки и для горячей воды
5
6
Соединитель с зажимным резьбовым соединением для газо-
провода в аппарате (1 элемент 15 мм), соединители с пая-
ным соединением для подающий и отводящей линий отопле-
ния (2 элемента 22 мм), сервисные краны для подающей и
отводящей линий отопления, запорный кран холодной воды
6
1
Сливной шланг конденсационной воды 40 см
7
1
Монтажный шаблон
8
3
Руководство по эксплуатации, руководство по установке и
техобслуживанию, руководство по монтажу принадлежно-
стей воздухопровода/газоотвода
9
1
Пакет с фурнитурой: 4 шурупа, 4 дюбеля 10 x 60 мм, 4 под-
кладных шайбы, ручка наполнительного устройства
Табл. 4.1 Объем поставки аппаратов VUW
1
2
3
4
8
9
7
5
6
Рис. 4.2 Объем поставки аппаратов VU
Поз. Число
Наименование
1
1
Кронштейн аппарата
2
1
Аппарат
3
1
Крышка
4
1
Соединительная труба для предохранительного клапана
отопительной установки
5
5
Соединитель с обжимным резьбовым соединением для
газопровода в аппарате (1 элемент 15 мм), присоедини-
тельные элементы с паяным соединением для подающий и
обратной линий системы отопления
(2 элемента 22 мм), сервисные краны для подающей и
обратной линий системы отопления
6
1
Сливной шланг конденсационной воды 40 см
7
1
Монтажный шаблон
8
3
Руководство по эксплуатации, руководство по установке и
техобслуживанию, руководство по монтажу принадлежно-
стей воздухопровода/газоотвода
9
1
Пакет с фурнитурой: 4 шурупа, 4 дюбеля 10 x 60 мм,
4 подкладных шайбы
Табл. 4.2 Объем поставки аппаратов VU
4.2 Принадлежности
Для установки и эксплуатации ecoTEC plus опционально
поставляются следующие принадлежности:
Арт. №
Обозначение
306257
Датчик NTC для накопителя горячей воды
306743
vrDIALOG 810 (программа визуализации и конфигура-
ции)
305969
Набор для системы труб для VIH 120/150
(скрытая проводка)
0020023158
Набор для системы труб для VIH CB 75
308650
Распорная рама 65 мм
Табл. 4.3 Принадлежности (опциональные)
