3 Монтаж

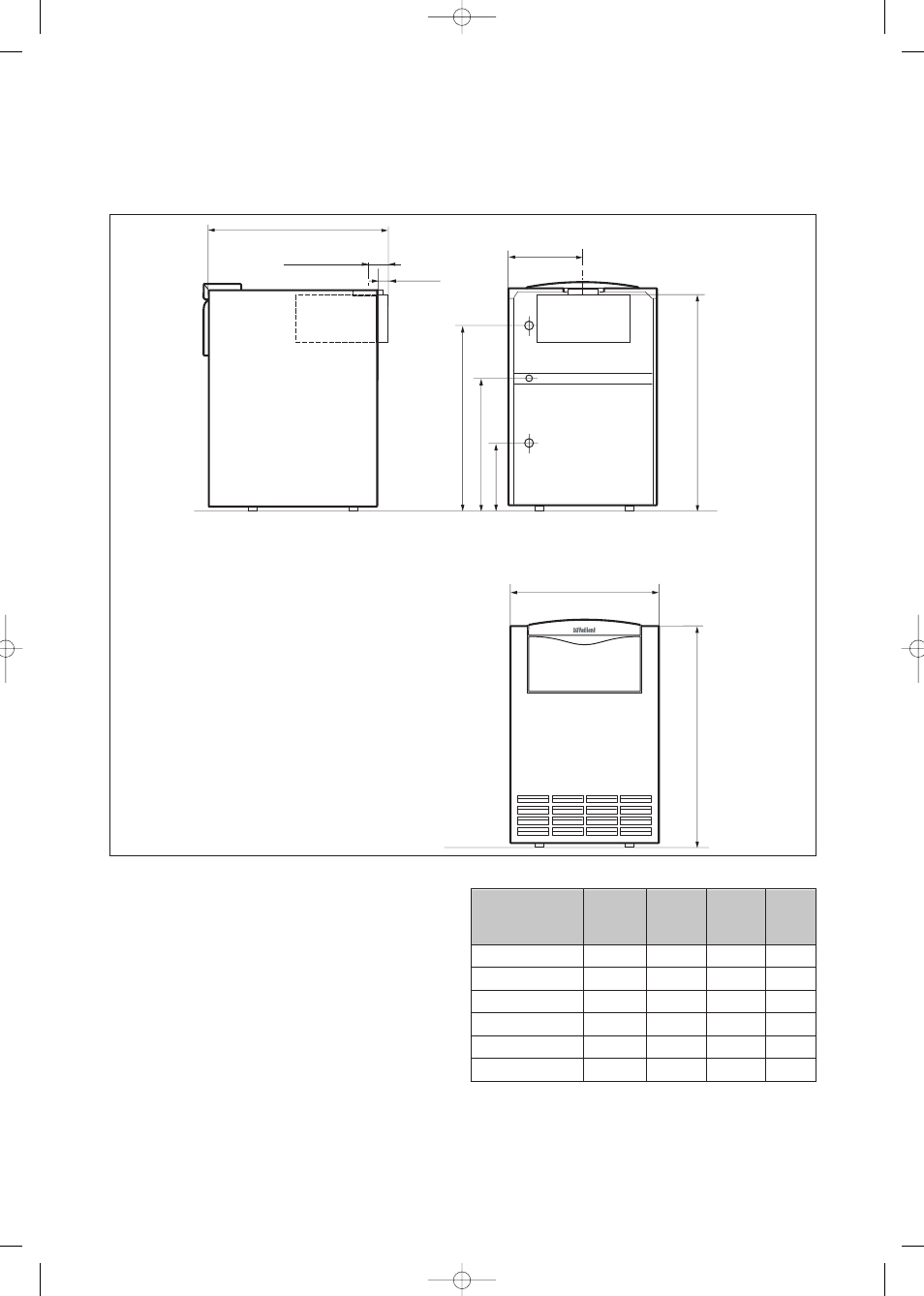

Рис. 3.1 Размеры VK
A
40/65*
600/625*
Ø
B
C
233
450
593
811
850
* Maße gelten für 40 und 48 kW-Varianten
D
Mitte Abgasrohr
1
4
2
3
3.2 Размеры
Экспликация:
1
подключение дымохода
2
подключение подающей линии системы отопления
(Rp 1“)
3
подключение обратной линии системы отопления
(Rp 1“)
4
подключение газа (R 3/4“)
Высота может быть настроена с помощью регулируемых
опорных ножек котла.
тип котла
A
∅
∅
B
C
D
VK INT 164/1-5
520
130
265
73
VK INT 254/1-5
520
130
307
73
VK INT 324/1-5
585
150
349
83
VK INT 414/1-5
585
180
308
100
VK INT 484/1-5
720
180
350
100
VK INT 564/1-5
720
180
409
100
Таб. 3.1 Размеры (в мм)
ось дымохода
* Размер для аппаратов 40 и 48 кВт.
