4 Монтажные работы
Инструкция по монтажу и техобслуживанию atmoVIT 12
4.5 Электромонтаж
4.5.1 Указания по электромонтажу
Опасность!
Опасность для жизни вследствие
поражения электрическим током на
находящихся под напряжением деталях.
Перед выполнением работ на аппарате
отключить напряжение питания от аппарата
и заблокировать для исключения
несанкционированного включения.
Электромонтаж должен выполняться
уполномоченным специалистом, обслуживающим
Ваш аппарат, который несет ответственность за
соблюдение существующих норм и предписаний.
Газовые котлы фирмы "Vaillant" оснащены системой
штекерных соединений Pro E для облегчения
электромонтажа, и на них выполнен электромонтаж
в готовом к подключению виде.
Провод подключения к сети и все прочие
соединительные кабели (например, кабель
отопительного насоса и т.д.) могут быть
присоединены к зажимам предусмотренных для
этой цели штекеров системы Pro E (смотри рис. 4.4).
Кабели с сетевым напряжением и кабели низкого
напряжения (например кабели датчиков) должны
прокладываться пространственно раздельно.
4.5.2 Присоединение провода подключения к
сети

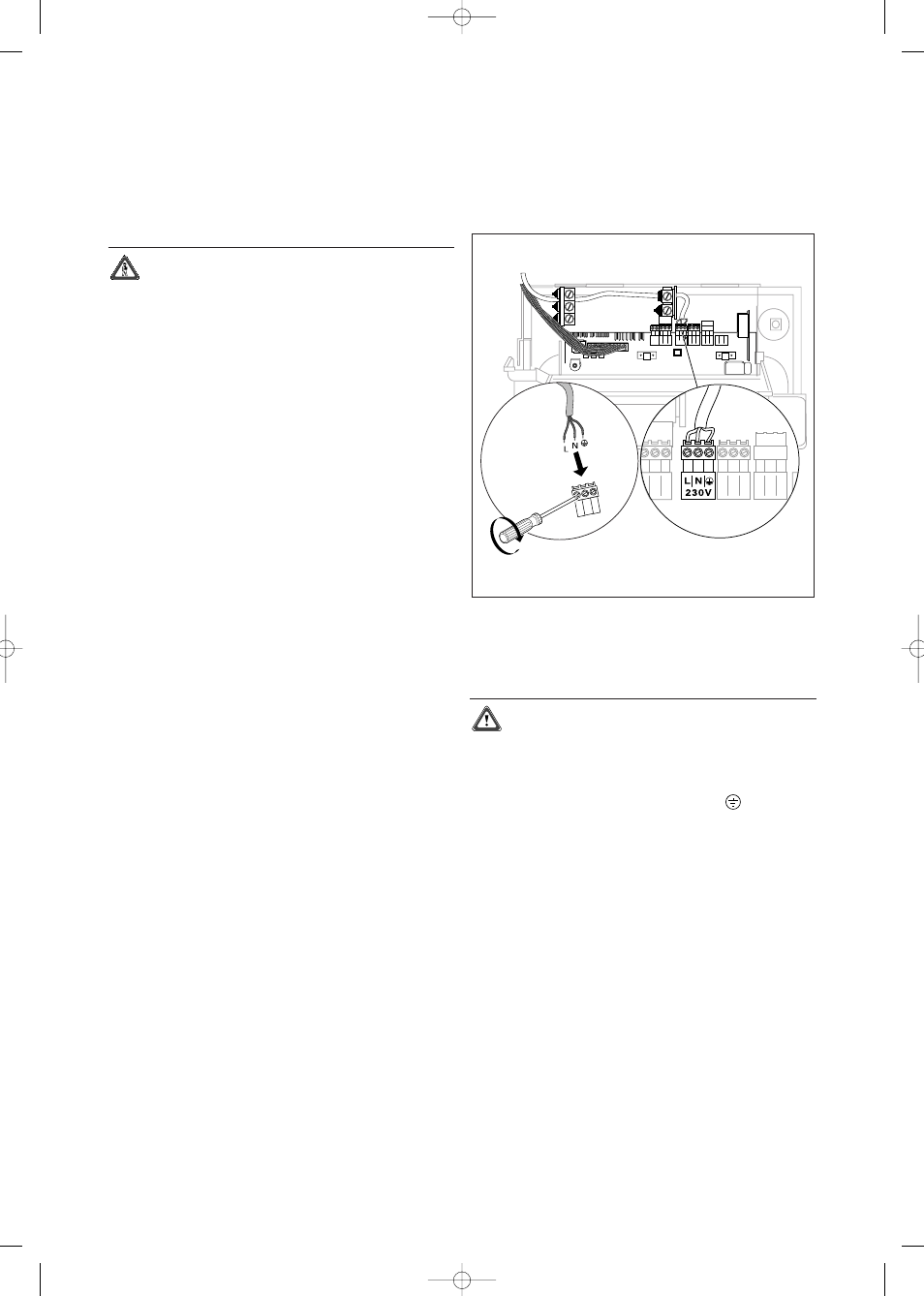

Рис. 4.4 Присоединение провода подключения к сети
Номинальное напряжение электрической сети
должно составлять 230 В; при напряжении сети
более 253 В и менее 190 В возможны сбои в работе.
Внимание!
Неправильное подключение сетевого
напряжения на клеммы штекеров системы
Pro E может привести к повреждению
электроники.
Обратите внимание на правильное
подключение к клеммам L, N и
Аппарат должен быть соединен со стационарно
проложенным сетевым кабелем через
разъединительное устройство с зазором между
контактами не менее 3 мм (например,
предохранители, силовые выключатели).
В распределительном щите предусмотрите
предохранитель на 16 А.
• Проложите сетевой провод к штекерам системы
Pro E в котле. Присоедините сетевой провод к
клеммам штекера подключения сети системы
Pro E (смотри рис. 4.4 и 4.5).
L N
2 3 0 V
