5.3.2 Проверка входного давления газа

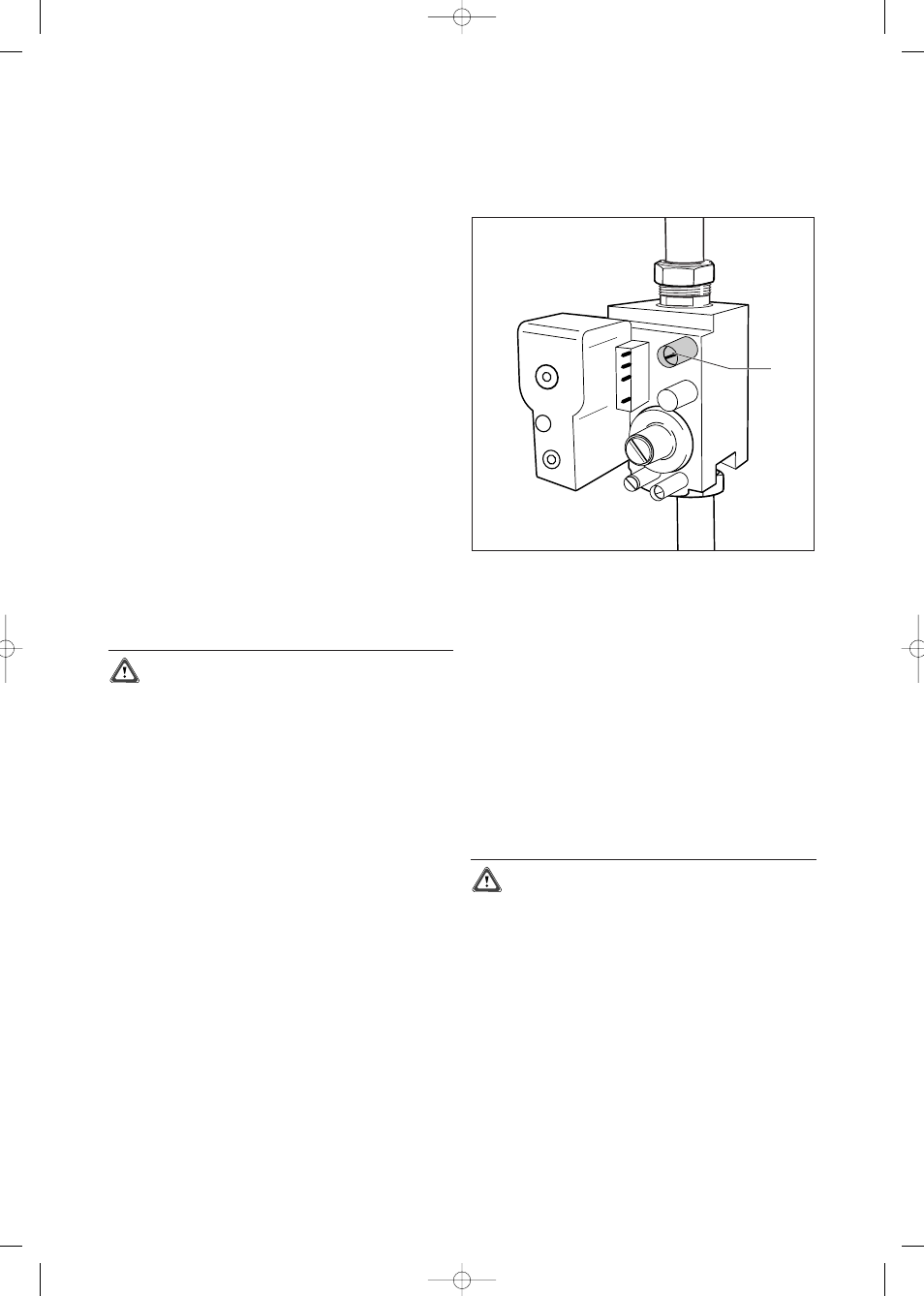

Рис. 5.1 Измерение входного давления на
измерительном штуцере
• Выключите котел.
• Закройте газовый запорный кран на главном
подводящем газопроводе к котлу.
• Отверните винт в патрубке для измерения
входного давления газа (1) и подсоедините
соответствующий манометр.
• Включите котел в работу.
• Измерьте манометром входное рабочее давление.
Допустимый диапазон для входного рабочего
давления:
10,0 - 25,0 мбар – 2-е семейство газов
(природный газ)
27,5 - 37,5 мбар – 3-е семейство газов
(сжиженный газ)
Внимание!
При параметрах входного давления газа,
превышающих указанные диапазоны
давления, следует определить и устранить
причину.
Если причина неисправности не
устанавливается, не разрешается
производить настройку и включать котел в
работу. Необходимо сообщить об этом на
предприятие газоснабжения.
• Выключите котел.
• Снимите манометр и закройте уплотнительным
винтом патрубок для измерения входного
давления газа (1).
1
Инструкция по монтажу и техобслуживанию atmoVIT 16
• Открыть запорный кран на газопроводе.
• Включить главный выключатель.
• Проверить давления подключения газа.
• Проверить настроенное количество газа.
• Для настройки оптимального к.п.д. топки
выполнить замер потерь тепла с уходящими
газами.
• Если подключен емкостный водонагреватель
косвенного нагрева включите его в работу. При
этом выполните указания, содержащиеся в
соответствующей инструкции по монтажу и
эксплуатации.
• Проверьте работу и настройку всех устройств
управления и контроля.
. Ознакомьте заказчика с обслуживанием аппарата
и передайте ему на хранение инструкции,
прилагаемые к аппарату.
• Порекомендуйте Вашему заказчику заключить
договор на техническое обслуживание.
5.3 Проверка настройки газа
5.3.1 Заводская настройка
Котлы настроены на заводе на природный газ 2E/2H
(G20 – 20 мбар; число Воббе 15,0 кВтч/м
3 ).
Настройка горелки на природный газ 2Е или 2Н
(АТ/СН) не требуется. Регулятор давления газа на
газовой арматуре опломбирован.
Внимание!
Перед включением аппарата в работу
сравните данные о настроенном виде газа,
помещенные на табличке с указанием типа
аппарата, с местным семейством газов и
видом газа.
Если исполнение аппарата не соответствует
имеющемуся местному семейству газов:
– Перед включением в работу следует выполнить
переналадку котла на соответствующее семейство
газов.
Во время переналадки адаптация под другое
семейство газов должна производиться только
специалистом и только с использованием
оригинальных комплектов деталей для переналадки,
поставляемых с завода. При этом выполняйте
указания , содержащиеся в инструкции по
переналадке, которая прилагается к комплекту
деталей для переналадки.
Если конструкция аппарата соответствует
имеющемуся местному семейству газов:
– Аппарат не соответствует имеющемуся местному
виду газа:
Выполнить адаптацию под природный газ 2LL
путем замены форсунки и затем произвести
настройку газа. Сопла для природного газа 2LL
входят в комплект поставки котла.
5 Включение в работу
