Инструкция по монтажу и техобслуживанию atmoVIT
24
7 Осмотр и техобслуживание
7.3.2 Чистка теплообменника

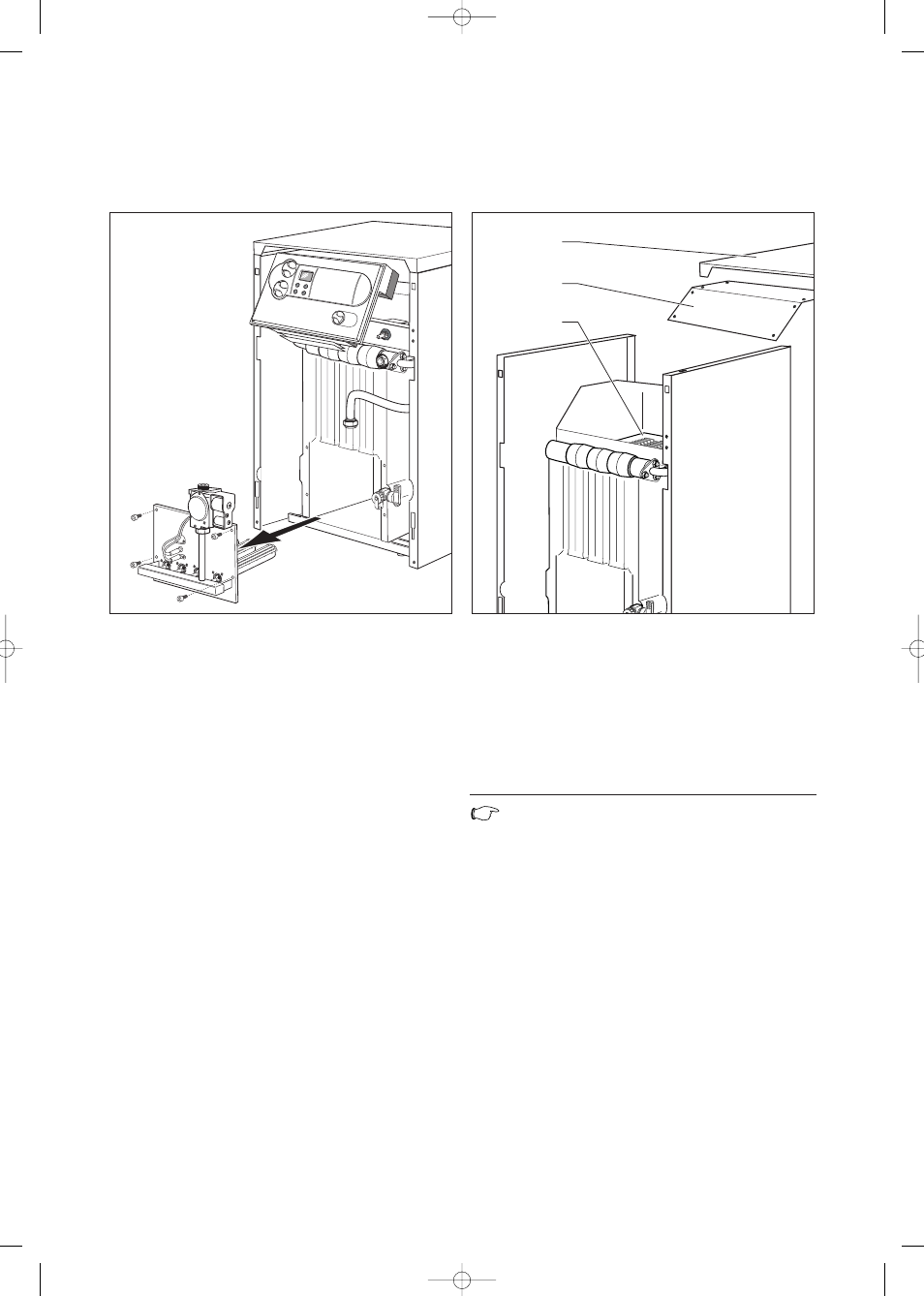

Рис. 7.2 Чистка теплообменника
Для чистки теплообменника следует выполнить
следующие действия:
• Снимите верхнюю панель облицовки (1) и откиньте
• теплоизоляцию со сборника отходящих газов
• Отвинтите шесть винтов люка (2) на сборнике
отходящих газов и снимите люк.
• Основательно очистите ходы теплообменника (3)
подходящим ершом.
Замечание!
При сильном загрязнении теплообменника
для его чистки следует снять сборник
отходящих газов.
1
2
3
7.3.1 Демонтаж горелки
Рис. 7.1 Демонтаж горелки
Для проведения техобслуживания горелки и
теплообменника прежде всего снимите горелку. Для
этого выполните следующее:
• Снимите переднюю панель облицовки.
• Разъедините резьбовое соединение на
подводящем газопроводе.
Всегда выполняйте монтаж с с новыми
уплотнительными прокладками.
• Отсоедините заземляющий кабель.
• На консоли горелки отвинтите гайки.
• Отсоедините штекер от газовой арматуры.
• Разъедините штекерное соединение на кабеле
датчика ионизационного контроля пламени.
• Выньте горелку.
Для монтажа горелки после техобслуживания
выполните все действия в обратной
последовательности.
