4 Монтажные работы
4.1 Подключение подающей и обратной линии
системы отопления

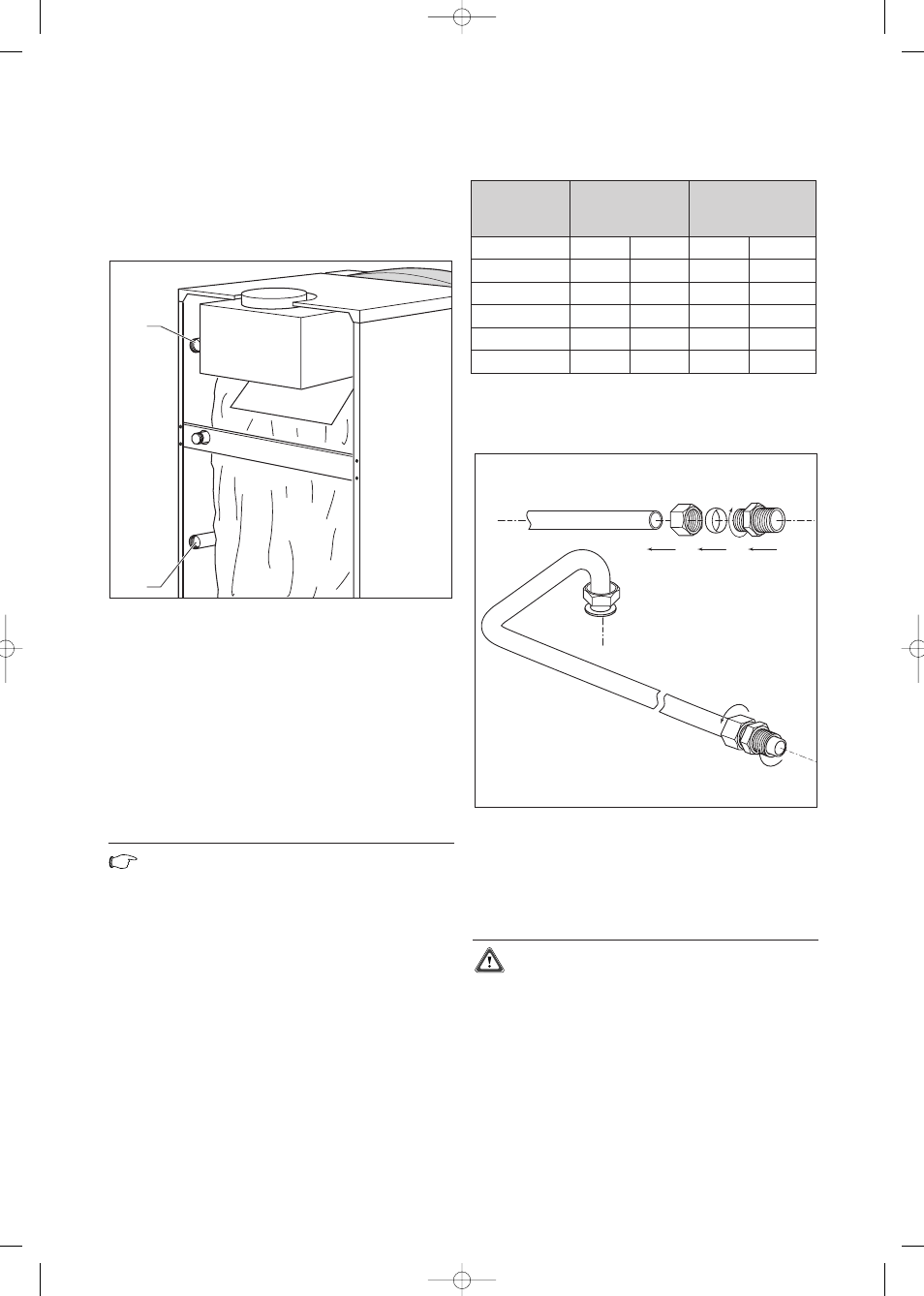

Рис. 4.1 Подключение к системе отопления
Подключение должно соответствовать
действующим нормам
• Выполните монтаж подающей и обратной линий
системы отопления в соответствии с данными,
помещенными на рис. 4.1.
• Подключите котел с помощью разъемных
соединений к отопительной системе. Это
позволяет при проведении ремонта отсоединить
котел, чтобы обеспечить к нему удобный доступ.
• Установите в системе отопления необходимые
запорные и предохранительные устройства и
устройство для ее наполнения и опорожнения.
Замечание!
Вы можете использовать группу безопас-
ности котла (зак. № 307 591) в сочетании с
системой трубопроводов подключения
котла или комплектом для подключения.
• Подведите к предохранительному клапану ( не
входит в комплект поставки) сбросную линию в
соответствии с действующими нормами и
правилами.
Расширительный бак, отопительный насос и
предохранительный клапан для системы отопления
не входят в комплект поставки котла, они
преобретаются и монтируются дополнительно.
1
2
4.2 Подключение газа
Рис. 4.2 Подключение газа
Монтаж газовой системы должен выполняться только
уполномоченным специалистом, обслуживающим
Ваш аппарат. При этом следует выполнять
действующие нормы и правила, а также предписания
местной газоснабжающей.
Внимание!
Для обеспечения герметичности
газопровода его монтаж должен быть
выполнен без механических напряжений.
3.
2.
1.
Инструкция по монтажу и техобслуживанию atmoVIT
10
4 Монтажные работы
Таб. 4.1 Потеря давления и расход воды через котел
тип котла
расход воды
потеря давления
в м
3
/ч при
в мбар при
∆∆
t=10 K
∆∆
t=20 K
∆∆
t=10 K
∆∆
t=20 K
VK INT 164/1-5
1,45
0,73
14
2,8
VK INT 254/1-5
2,15
1,1
22
6,2
VK INT 324/1-5
2,7
1,4
48
12
VK INT 414/1-5
3,5
1,75
80
20,5
VK INT 484/1-5
4,2
2,1
92
30,5
VK INT 564/1-5
4,8
2,4
110
40,5
