Инструкция по монтажу и техобслуживанию atmoVIT 27
Устранение неисправностей 8
8.2 Разблокировка после отключения
предохранительным ограничителем
температуры

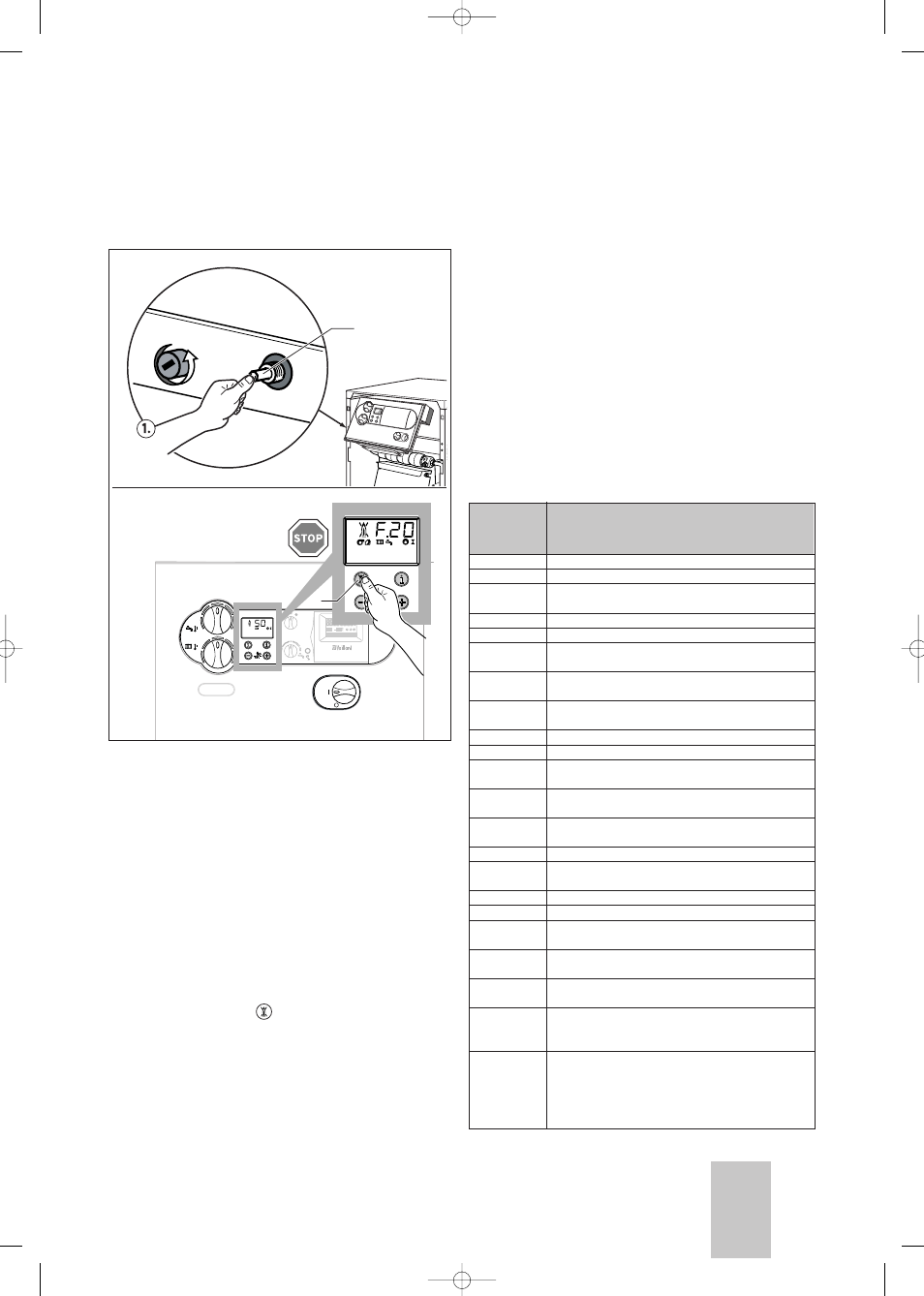

Рис. 8.1 Разблокировка после отключения
предохранительным ограничителем
температуры
F.20 = температура слишком
высокая/предохранительный ограничитель
температуры выполнил отключение
• ручная разблокировка на
предохранительном ограничителе
температуры
• сброс состояния "сбой" на электронике
Для разблокировки следует снять переднюю панель
облицовки и разблокировать предохранительный
ограничитель нажатием на штифт (1). В заключении
выполните сброс электроники в исходное состояние
нажатием клавиши (2)
.
После срабатывания предохранительного
ограничителя температуры всегда выполните поиск
и устранение неисправности.
max. 3 x
2
1
показание значение
индикация в режиме отопления
S.00 требование тепла отсутствует
S.02 отопление работа насоса перед включением
горелки
S.03 отопление розжиг
S.04 отопление горелка включена
S.07 отопление работа насоса после выключения
горелки
S.08 блокировка горелки после отключения
в режиме отопления
индикация при нагреве емкостного
водонагревателя
S.20 тактовый режим работы активен
S.23 нагрев емкостного водонагревателя розжиг
S.24 нагрев емкостного водонагревателя горелка
включена
S.27 нагрев емкостного водонагревателя работа
насоса после выключения горелки
S.28 время блокировки горелки после нагрева
емкостного водонагревателя
Особые случаи сообщения о состоянии
S.30 отсутствует требование тепла от
двухпозиционного регулятора
S.31 летний режим работы активен
S.34 защита отопления от замерзания активна
S.36 отсутствует требование тепла от аналогового
регулятора отопления.
S.39 разомкнуты контакты выключателя, подключен-
ного к клеммам "Прикладываемый термостат".
S.42 контакт на заслонке дымохода
(принадлежность) разомкнут
S.51 аппарат обнаружил выход отходящих газов и
находится в пределах времени допуска,
длящегося 30 с
S.52 аппарат находится в пределах 20-минутного
времени ожидания функции блокировки
работы по причине выхода отходящих газов
(аппараты, с удалением продуктов сгорания
естественной тягой).
8.3 Коды состояния
Коды состояния, которые вы получаете через дис-
плей системы DIA, позволяют вам получить инфор-
мацию о текущем рабочем состоянии аппарата.
В случае одновременного появления нескольких
рабочих состояний всегда воспроизводится более
важное состояние аппарата.
Индикацию значения кода состояния Вы можете
вызвать следующим образом:
• Нажмите кнопку "i" под дисплеем. На дисплее
появится код состояния, например, S.04, для
"Brennerbetrieb Heizung" ("Отопление горелка вкл").
Индикацию кода состояния вы можете завершить
следующим образом:
• Нажмите клавишу "i" под дисплеем, или не
нажимайте кнопки примерно в течение 4 мин.
На дисплее снова появится мгновенное текущее
значение температуры в подающей линии системы
отопления.
