Страница 62

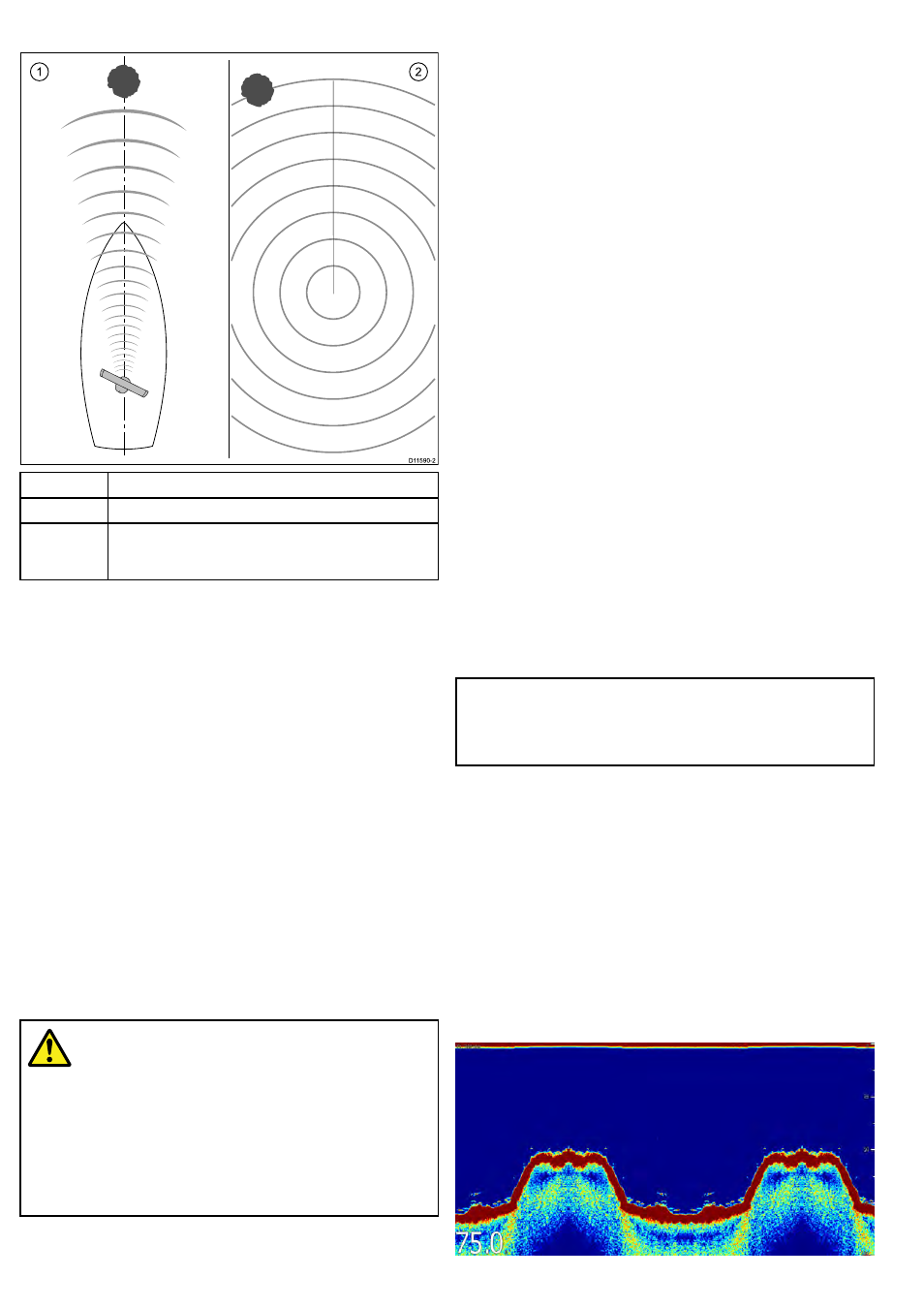

Пример неправильной юстировки радара
D11590-2
1
2
Номер
Описание
1
Цель (например, буй) прямо по курсу.
2
Цель, отображаемая на дисплее радара, не
отъюстирована в соответствии с меткой курса судна
(SHM). Необходима юстировка пеленга.
Проверка юстировки пеленга
1. При движении судна: Проведите юстировку диаметральной
плоскости судна по стационарному объекту,
идентифицируемому на экране радара. Идеальная
дистанция до объекта - от 1 до 2 NM (морских миль).
2. Обратите внимание на положение объекта на экране
радара. Если цель расположена не под меткой курса судна
(SHM), имеется погрешность юстировки, и необходимо будет
выполнить юстировку по пеленгу.
Корректировка юстировки по пеленгу
После проверки юстировки по пеленгу можно продолжать
вы-полнение любых необходимых корректировок.
В приложении радара выполните следующие действия:
1. Нажмите кнопку MENU (МЕНЮ).
2. Выберите пункт Set-Up (Установка).
3. Выберите пункт Advanced (Расширенная).
4. Выберите пункт Bearing Alignment (Юстировка пеленга).
5. Используйте вращающуюся ручку для расположения
вы-бранной цели под меткой курса корабля.
6. Нажмите OK по завершении.
Проверка эхолота
Внимание : Работа с сонаром
• НИ В КОЕМ СЛУЧАЕ не используйте
акустический зонд, если судно находится вне
воды.
• НИ В КОЕМ СЛУЧАЕ не касайтесь поверхности
датчика при включенном акустическом зонде.
• ВЫКЛЮЧИТЕ акустический зонд, если есть
вероятность, что водолазы находятся на
расстоянии менее чем 7,6 м (25 футов) от
датчика.
Выбор трансдьюсера эхолота и блока эхолота
Необходимо назначить используемые трансдьюсер и модуль
эхолота.
Выбор блока эхолота
• В дисплеях определенной конфигурации имеется встроенный
модуль эхолота.
• Совместимый блок эхолота может быть подключен к любому
дисплею.
• Если к дисплею со встроенным эхолотом и источнику питания
подключен внешний блок эхолота, необходимо выключить
встроенный эхолот.
• Для использования встроенного эхолота в системе с внешним
блоком эхолота отсоедините сетевой кабель от внешнего
эхолота и используйте меню Sounder Set-Up (Настройки
эхолота) в приложении рыбопоискового эхолота для
включения встроенного эхолота.
Выбор трансдьюсера
• Дисплеи со встроенным эхолотом позволяют напрямую
подключать ЛИБО трансдьюсер эхолота «Raymarine», ЛИБО
трансдьюсер эхолота Minn Kota.
• С дисплеями можно использовать любые трансдюсеры
«Raymarine», подключив их к внешнему блоку эхолота.
• Для выбора установленного трансдьюсера эхолота
используйте меню Transducer Set-Up (Настройки
трансдюсера) в приложении рыбопоискового эхолота.
Выбор эхолота
Применимо только к многофункциональным дисплеям с
встроенным эхолотом.
В приложении рыбопоискового эхолота выполните следующие
действия:
1. Нажмите кнопку Menu (Меню).
2. Выберите пункт Set-Up (Установка).
3. Выберите пункт Sounder Set-Up (Установка эхолота).
4. Выберите пункт Internal Sounder (Внутренний эхолот).
5. Выберите опцию On (ВКЛ).
Примечание: Пункт меню Internal Sounder (Внутренний
эхолот) недоступен в случае подключения внешнего эхолота
к многофункциональному дисплею и источнику питания. Для
запуска внутреннего эхолота дисплея отсоедините сетевой
кабель от внешнего эхолота.
Выбор трансдьюсера эхолота
В приложении рыбопоискового эхолота выполните следующие
действия:
1. Нажмите кнопку Menu (Меню).
2. Выберите пункт Set-Up (Установка).
3. Выберите пункт Transducer Set-Up (Установка
трансдьюсера).
4. Выберите пункт меню Select Transducer (Выбрать
трансдьюсер).
5. Выберите нужный трансдьюсер.
Проверка эхолота
Проверка эхолота производится с использованием приложения
для поиска рыбы.
1. Выберите страницу рыбопоискового эхолота.
