9.8 Векторы на карте
Векторами на карте отображаются: курс, путевой угол,
направление ветра и направление течения.
В 2D режиме отображения карты может отображаться набор
векторов. Следующие векторы можно включать и выключать
независимо друг от друга:

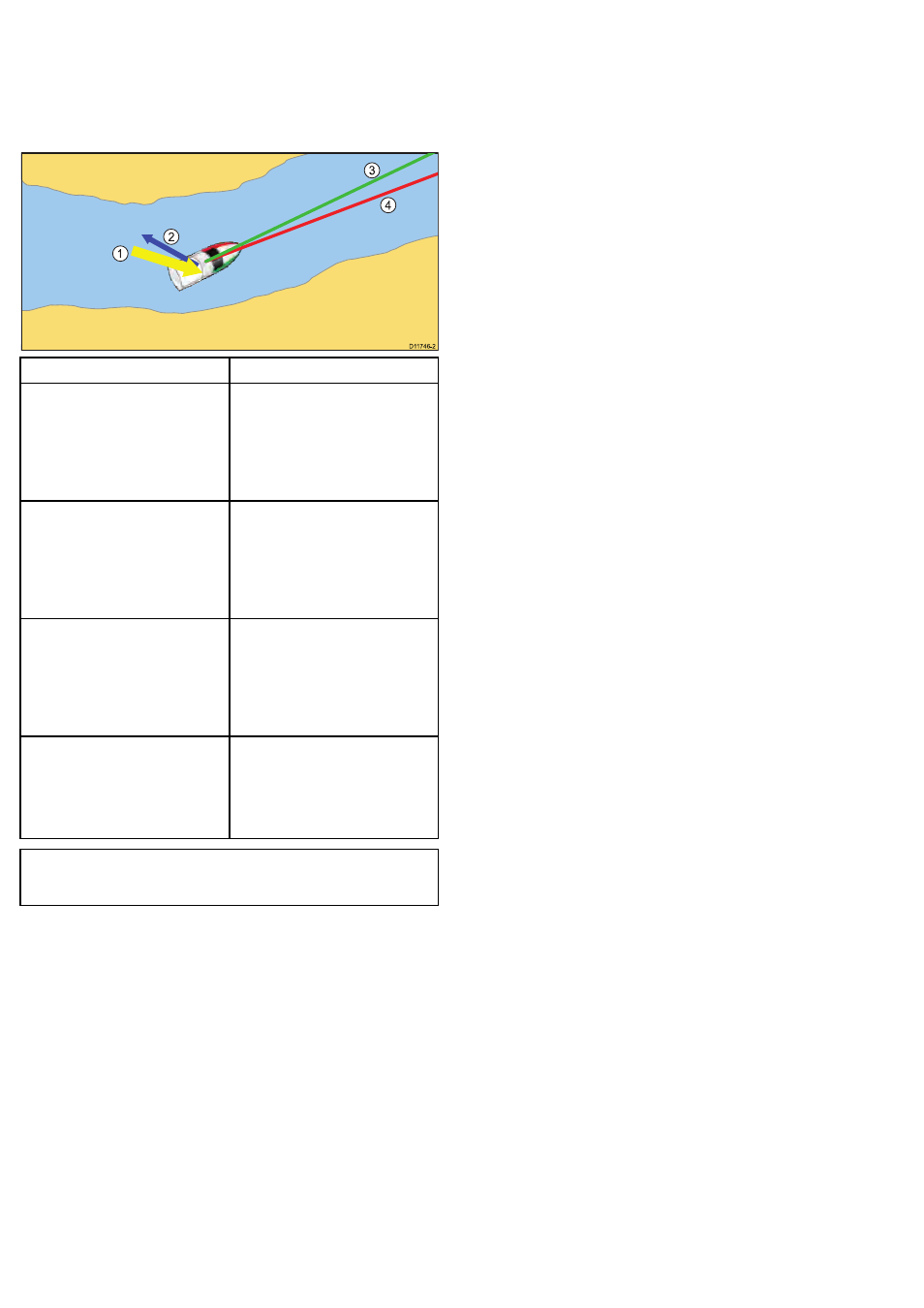

D 11746-2
1
2
3
4
Номер Описание
1 Wind arrow (Стрелка ветра) —
направление ветра отображается
в виде желтой линии с
жирной стрелкой-указателем,
показывающей на-правление ветра.
Ширина стрелки показывает силу
ветра.
2 Tide arrow (Стрелка течения)
— течение показывается в
виде синей линии с жирной
стрелкой-указателем, смотрящей
в сторону от судна, в направлении
течения. Ширина стрелки
отображает силу течения.
3 COG (Course Over Ground) (Вектор
путевого угла) — истинный курс
судна отображается зеленой
линией. Если длина вектора
задана конечным значением,
линия заканчивается двойной
стрелкой-указателем.
4 HDG (heading) (Вектор HDG)
— курс судна отображается
красной линией. Если длина
вектора задана конечным
значением, линия заканчивается
стрелкой-указателем.
Примечание: При отсутствии данных SOG (скорость
относительно земли) или данных о курсе вектора не
отображаются.
Длина вектора
Длина линий векторов HDG (Курс) и COG (Путевой угол)
показывает расстояние, которое пройдет судно при текущей
скорости за заданное значение времени.
Включение и выключение векторов на карте
В двухмерном отображении карты выполните следующие
действия:
1. Выберите Menu (Меню).
2. Выберите Presentation (Представление).
3. Выберите Layers (Слои).
4. Выберите Vectors (Векторы).
5. Выберите соответствующий пункт меню для переключения
между вариантами Heading Vector, COG Vector, Tide Arrow,
(Вектор курса), (Вектор путевого угла), (Стрелка направления
течения) или Wind Arrow (Стрелка направления ветра) с
помощью On (Вкл.) и Off (Выкл.).
Установка длины и ширины вектора
Имеется возможность определения длины и ширины векторов
курса и путевого угла (COG).
В 2D режиме отображении карты выполните следующие
действия:
1. Выберите Menu (Меню).
2. Выберите Presentation (Представление).
3. Выберите Layers (Слои).
4. Выберите Vectors (Векторы).
5. Выберите Vector Length (Длина вектора).
Отобразится список возможных размеров.
6. Выберите размер или вариант Infinite (Бесконечная).
7. Выберите Vector Width (Ширина вектора).
Отобразится список размеров.
8. Выберите Thin, Normal (Тонкая), (Нормальная) или Wide
(Широкая).
106 e7 / e7D / e95 / e97 / e125 / e127 / c95 / c97 / c125 / c127
