Настройка коэффициента приближения рыбопоискового
эхолота
При активной функции приближения (Zoom Full (полном
экране) или Zoom Split (разделенном экране), можно выбрать
предустановленный коэффициент приближения или задать
его вручную.
В приложении для рыбопоискового эхолота при выбранном
режиме приближения выполните следующией действия:
1. Выберите Menu (Меню).
2. Выберите Display Mode (Режим отображения).
3. Выберите Zoom Factor (Коэффициент приближения).
4. Выберите предустановленный коэффициент приближения
(x2, x3, x4) или выберите опцию Manual (Ручная настройка).
После выбора происходит возврат в меню Display mode
(Режим отображения).
5. В случае выбора ручной настройки выберите Manual Zoom
Factor (Ручной коэффициент приближения)
Отобразится меню ручного коэффициента приближения.
6. Выберите Manual Zoom Factor (Ручной коэффициент
приближения), выделяя настройку приближения.
7. Используйте Rotary Control (Вращающуюся ручку) для
изменения коэффициента приближения до необходимого
значения.
8. Нажмите кнопку Ok или снова выберите меню Manual
Zoom Factor (Ручной коэффициент приближения) для
подтверждения настроек.
Настройка положения зоны приближения рыбопоискового
эхолота
При выбранной функции приближения система автоматически
выбирает положение масштабируемой области, чтобы
подрбные данные по дну всегда находились в нижней половине
экрана. При необходимости можно изменить положение части
масштабируемого изображения.
В приложении для рыбопоискового эхолота при выбранном
режиме приближения выполните следующией действия:
1. Выберите Menu (Меню).
2. Выберите Display Mode (Режим отображения).
3. Выберите Zoom Position (Положение зоны приближения).
Отобразится меню положения зоны приближения.
4. Выберите Zoom Position (Положение зоны приближения).
Выбор меню положения зоны приближения переключает
автоматическое и ручное расположение зоны приближения
Auto (Автоматическое) и Manual (Ручное).
5. При выбранном ручном режиме настройке используйте
Rotary Control (Вращающуюся ручку) для необходимого
изменения позиции масштабируемой области.

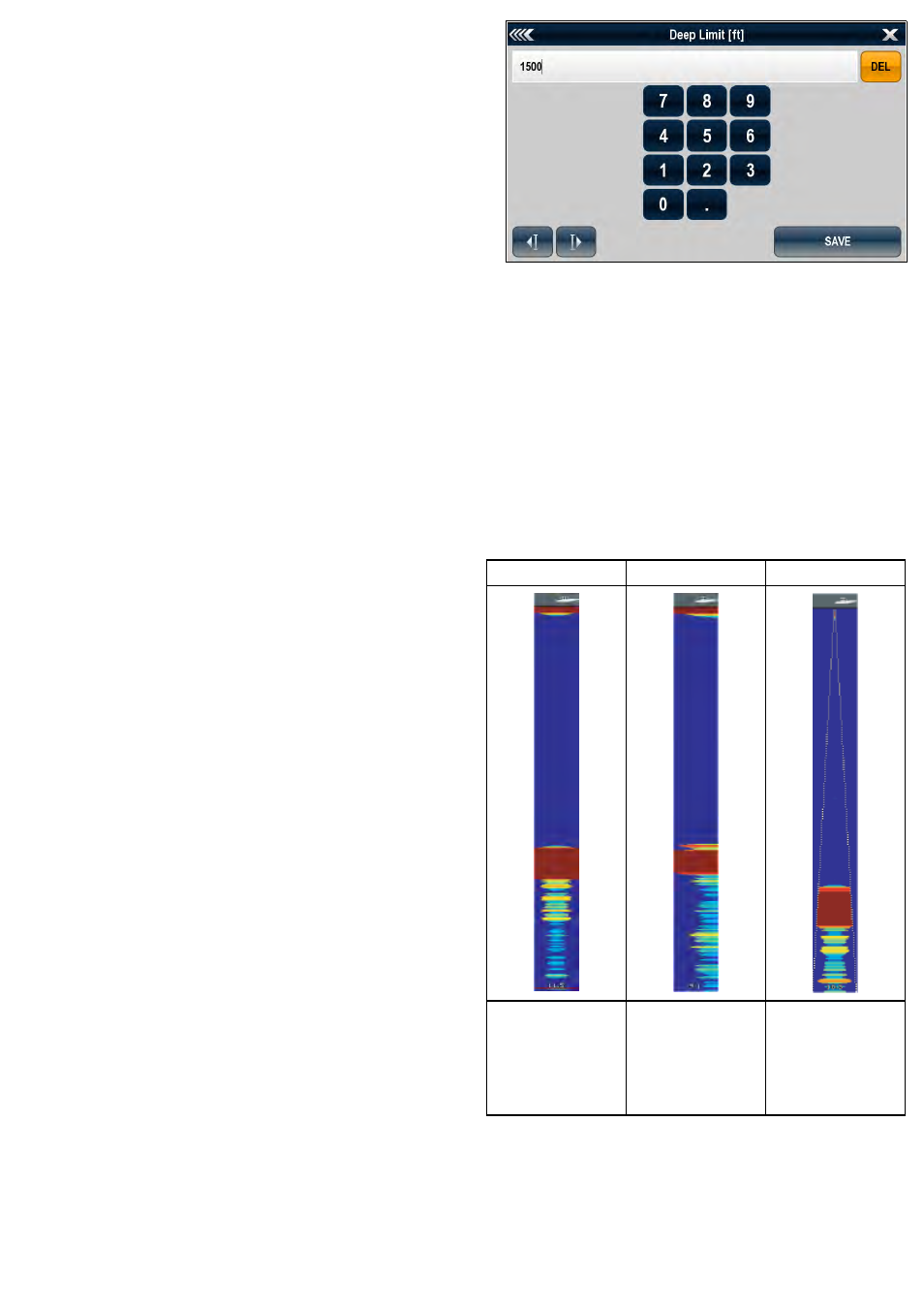

Редактирование числовых значений в диалогах
Для изменения цифровых значений в диалоге можно
использовать Rotary Control (Вращающуюся ручку) для
уменьшения или увеличения значения или используйте
экранную цифровую клавиатуру.
В отображаемом диалоговом окне выполните следующие
действия:
1. Выберите цифровое поле, которое необходимо
отредактировать, выделив значение.
2. Для доступа к экранной цифровой клавиатуре:
• С помощью touch (Сенсорного экрана) выберите и
удерживайте текущее значение в течение 5 секунд (только
для дисплеев с технологией «HybridTouch»), или
• С помощью управления UniControl нажмите и
удерживайте кнопку Ok в течение 5 секунд.
Отобразится экранная цифровая клавиатура.
3. Введите новое значение с помощью цифровой клавиатуры.
4. Выберите SAVE (Сохранить) для сохранения нового
значения.
Режим A-Scope
Данный режим позволяет в режиме реального времени (вместо
исторических данных) просматривать изображение морского
дна и рыб, находящихся непосредственно под судном.
На стандартном экране рыбопоискового эхолота отображаются
записанные акустические сигналы эхолота. При необходимости
можно получить изображение структуры морского дна и рыб
в режиме реального времени, используя функцию A-Scope.
Ширина области дна, охватываемой в режиме A-Scope,
указывается в нижней части окна. Режим A-Scope обеспечивает
более точное и удобное для понимания изображение подводных
целей.
Существуют три режима A-Scope:
Режим 1 Режим 2 Режим 3
A-SCOPE
отцентрировано в
окне. Левая часть
изображения,
полученного в Режиме
1, растянута для
более подробного
отображения. . Область изображения
A-SCOPE выходит
за пределы по мере
увеличения ширины
сигнала по мере
увеличения глубины.
Выбор режима A-Scope
В приложении для рыбопоискового эхолота при выбранном
режиме A-Scope выполните следующие действия:
1. Выберите Menu (Меню).
2. Выберите Display Mode (Режим отображения).
3. Выберите A-Scope Mode (Режим A-Scope).
4. Выберите A-Scope для включения режима редактирования.
Использование рыбопоискового эхолота 171
