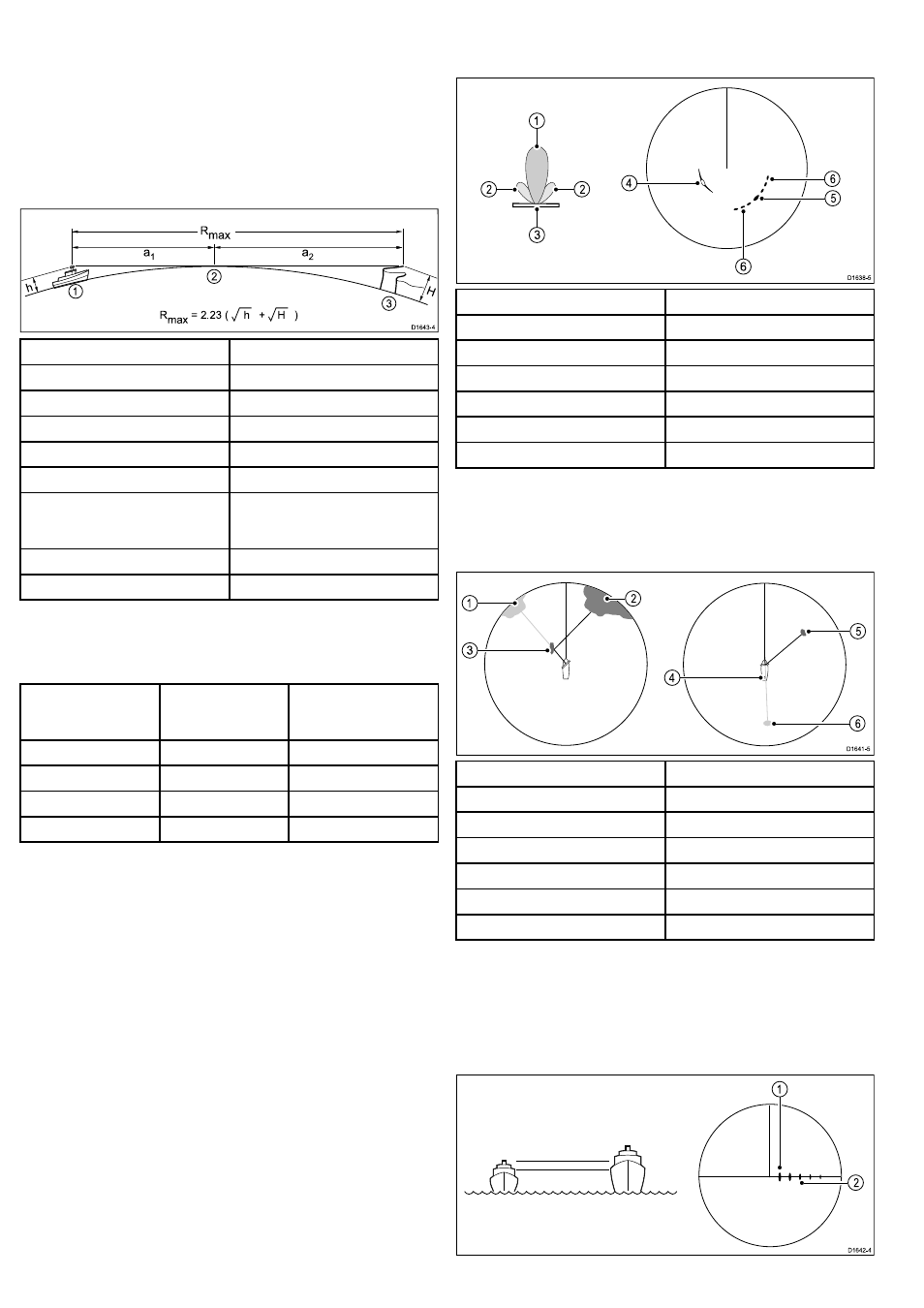

12.4 Дальность обнаружения и
качество изображения
Максимальная дальность обнаружения
Практическая дальность обзора радара ограничивается такими
факторами, как высота антенны РЛС и высота цели.
Максимальная дальность обнаружения, по существу,
представляет собой линию прямой видимости, которая
ограничивается высотой антенны РЛС и высотой цели, как
показано на следующем рисунке:
a
1
a
2
h
H
D1643-4
Rmax
Rmax = 2.23 ( h + H )
1
3
2
Пункт
Описание
1
Судно, оборудованное радаром
2
Кривизна земли.
3
Цель (утес).
a
1
Радарный горизонт антенны.
a
2
Радарный горизонт цели.
R
max
Максимальная дальность
обнаружения, морских миль.
R
max
= a
1
+ a
2
h
Высота антенны радара, метров.
H
Высота цели, метров.
В таблице ниже приведены типовые значения дальности
обнаружения в зависимости от высот антенны и цели. Помните,
что, несмотря на то, что радиолокационный горизонт дальше
оптического, радар может обнаружить цель только в том случае,
если цель достаточно возвышается над линией горизонта.
Высота антенны
(метры)
Высота цели
(метры)
Максимальная
дальность (морские
мили)
3
3
7.7
3
10
10.9
5
3
8.8
5
10
12
Качество изображения радара
Имеется ряд факторов, влияющих на качество изображения на
радаре: отражения, отражение от олн и другие помехи.
Не все сигналы отражений радара соответствуют реальным
целям. Ложные или отсутствующие сигналы отражений могут
возникать по следующим причинам:
• Боковые лепестки.
• Дополнительные отражения.
• Многократное отражение.
• Слепые сектора.
• Помехи от волнения, дождя, снега.
• Помехи взаимного влияния.
Наблюдательность, практика и опыт позволяют очень быстро
распознать такие условия и минимизировать их воздействие
посредством управления радаром.
Боковые лепестки
Диаграммы боковых лепестков образуются за счет выброса
небольшого количества энергии, излучаемого за пределы
направления узкого основного луча. Эффект от боковых
лепестков в основном роявляется на малых дальностях
(обычно до 3 морских миль) и особенно для крупных целей.
Отраженные сигналы боковых лепестков формируют на
экране дуги, похожие на кольца дальности, или ряд меток,
составляющих прерывистую дугу.
D1638-5
1
2
2
3
4
5
6
6
Пункт
Описание
1
Основной лепесток
2
Боковые лепестки
3
Антенна
4
Дуга
5
Истинный эхосигнал
6
Эхосигналы от боковых лепестков
Дополнительные отражения
Имеется несколько типов дополнительных отражений или
ложных изображений. В неокторых случаях отражения похожи
на истинные эхосигналы, но обычно имеют прерывистый и
блеклый вид.
D1641-5
1
3
2
4
5
6
Пункт
Описание
1
Ложный эхосигнал
2
Истинный эхосигнал
3
Проходящее судно
4
Мачта или дымовая труба
5
Истинный эхосигнал
6
Ложный эхосигнал
Многократные отражения
Многократные отражения представляют собой не очень
распространенный эффект, но могут возникать при
близком нахождении крупного судна с широкой вертикальной
поверхностью. Излученный сигнал многократно переотражается
между целью и собственным судном, формируя за истинной
отметкой цели ряд ложных по тому же пеленгу.
D1642-4
1
2
