3 элементы управления – Инструкция по эксплуатации Raymarine С140W
Страница 19
19

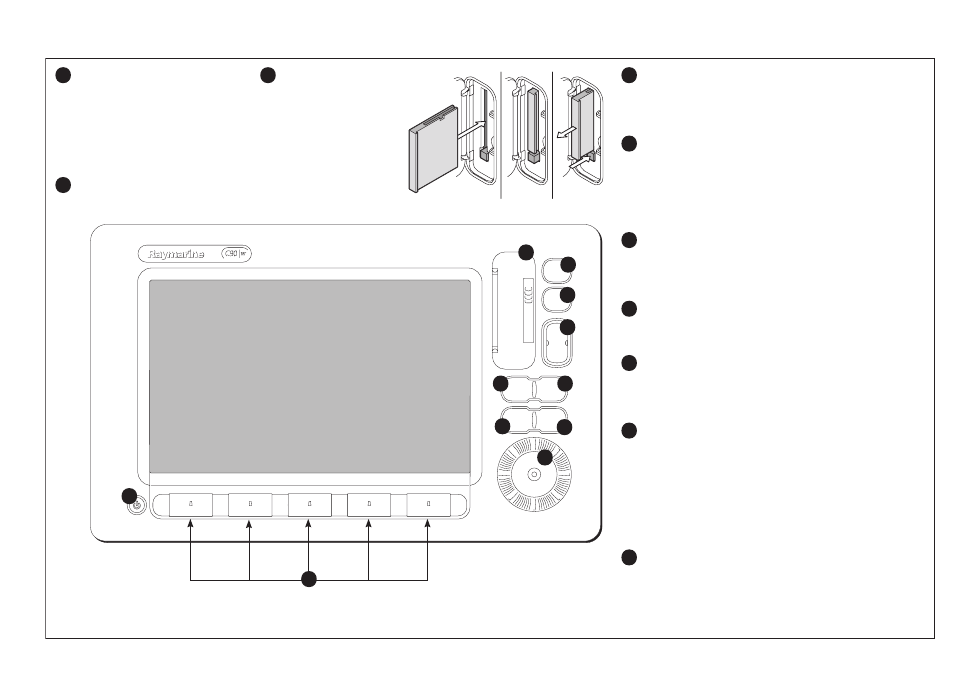

3.3 Элементы управления
1
2
3
4
5
6
7
8
9
10
6
11
5
АКТИВ
Позволяет определить, какое из
раздельных окон будет активным.
Выбранное окно будет выделено
красной рамкой, при этом на
экране появятся соответствующие
функциональные кнопки.
1
Слот карты памяти
Откройте крышку картридера, чтобы
вставить или извлечь карту
памяти CompactFlash,
которая используется
для обновления
картографии, а также
архивации данных
путевых точек,
маршрутов и т.д.
7
МЕНЮ
Нажмите для доступа к меню
настроек.
2
СТРАНИЦА
Нажмите для отображения функциональных кнопок,
присущих данной конфигурации страницы. Нажмите и
удерживайте для входа в меню Настройки страницы.
3
WPTS/MOB (Путевые точки/Человек за бортом)
Нажмите и отпустите для отображения функциональных
кнопок путевых точек. Нажмите повторно для установки
путевой точки в месте положения Вашего судна. Нажмите и
удерживайте для установки маркера «Человек за бортом»
(MOB) в текущей точке нахождения судна.
4
ДАЛЬНОСТЬ
Нажмите для изменения масштаба изображения для
наиболее удобного просмотра маленьких или крупных
участков экрана.
6
ДАННЫЕ
Нажмите для доступа к функциям архивации и передачи
данных, а также функциям информационной панели.
8
ОТМЕНА
Нажмите для отмены выбранной опции при
редактировании данных, либо для возврата к предыдущей
функциональной клавише или предыдущему уровню меню.
9
Контроллер Unicontrol
tm
Внутреннее кольцо — это ДЖОЙСТИК, с помощью которого
Вы управляете экранным курсором и перелистываете
меню. Внешнее кольцо — это ПОВОРОТНЫЙ
КОНТРОЛЛЕР, который следует использовать для выбора
разного рода значений. В центре контроллера расположена
клавиша OK, которая используется для утверждения
выбранных вариантов.
11
ПИТАНИЕ
Нажмите один раз для ВКЛЮЧЕНИЯ устройства. Нажмите
повторно для входа в меню настройки подсветки дисплея
и меню управления мощностью антенны. Нажмите и
удерживайте для ВЫКЛЮЧЕНИЯ устройства.
Функциональные кнопки
Нажмите для выбора соответствующей функции, обозначенной подписью на экране.
Начало работы
