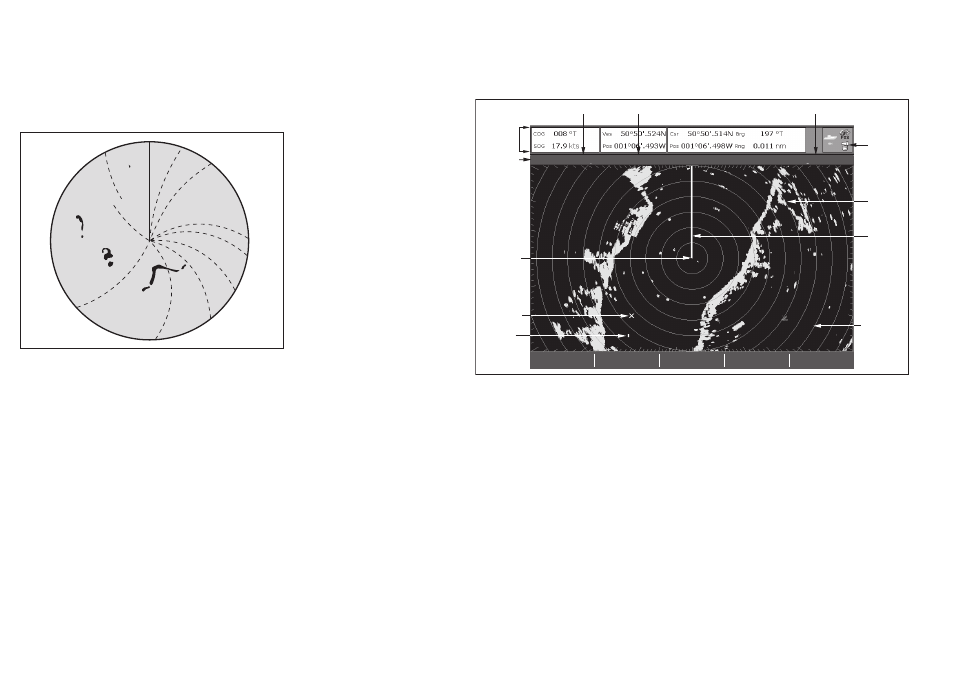

9.4 Обзор экрана радара
Если к Вашему дисплею подключена антенна радара и система работает
в режиме передачи, то на экране радара присутствует схожее с картой
изображение, представляющее область, в которой действует радар.
Радиопомехи
Когда два или более оборудованных радарными системами судна
оказываются в одной зоне действия, в результате взаимодействия
радаров могут появляться радиопомехи. Как правило, они
отображаются в виде спиралей, берущих начало в центре экрана и
состоящих из маленьких точек. Данный тип помех наиболее заметен на
больших расстояниях.
D6601-2
D6803-3
Ориентация
Режим движения
Расстояние между кольцами дальности
Информационная
панель
Дальность
Значок
состояния
радара
Суша
Маркер
текущего
курса
судна
Положение
судна
Путевая
точка
Надводное
судно
Кольцо
дальности
3 м.мили Курс вверх Относительное движение
VRM/EBL...
Кольца 1/2 морской мили
Слежение за
целью...
Усиление...
Улучшить
эхосигналы...
Отображение...
Обычно Ваше судно находится в центре экрана, а его курсовой пеленг
отображается в виде вертикальной линии, называемой маркером
текущего курса судна (SHM).
Представленные на экране цели могут быть крупными, мелкими, яркими
и тусклыми, в зависимости от действительных габаритов объекта, его
ориентации и поверхности. При использовании аналоговой антенны
радара наиболее сильные эхосигналы отображаются желтым цветом,
в то время как наиболее слабые представлены в двух оттенках синего
цвета. При использовании цифровой антенны радара наиболее сильные
сигналы отображаются в различных цветах 256-цветовой палитры, что
обеспечивает большую ясность. Учтите, что размеры отображаемого
на экране объекта зависят от множества факторов и не всегда бывают
пропорциональными действительным физическим размерам этих
объектов. Близкие объекты могут представляться на экране в том же
размере, что и более крупные объекты, расположенные вдалеке.
