EBL VRM
Измерение при помощи плавающих перемещаемых отметок
дальности (VRM) и электронных линий пеленга (EBL)
Для измерения расстояний между двумя точками на экране радара
Вы можете воспользоваться функцией плавающих VRM и EBL. Данная
функция позволяет переместить исходную точку VRM или EBL из
места положения Вашего судна в место положения цели. После этого
Вы можете изменить радиус перемещаемой отметки дальности для
определения расстояния между двумя точками и изменить угол EBL
относительно нового положения исходной точки для получения пеленга.

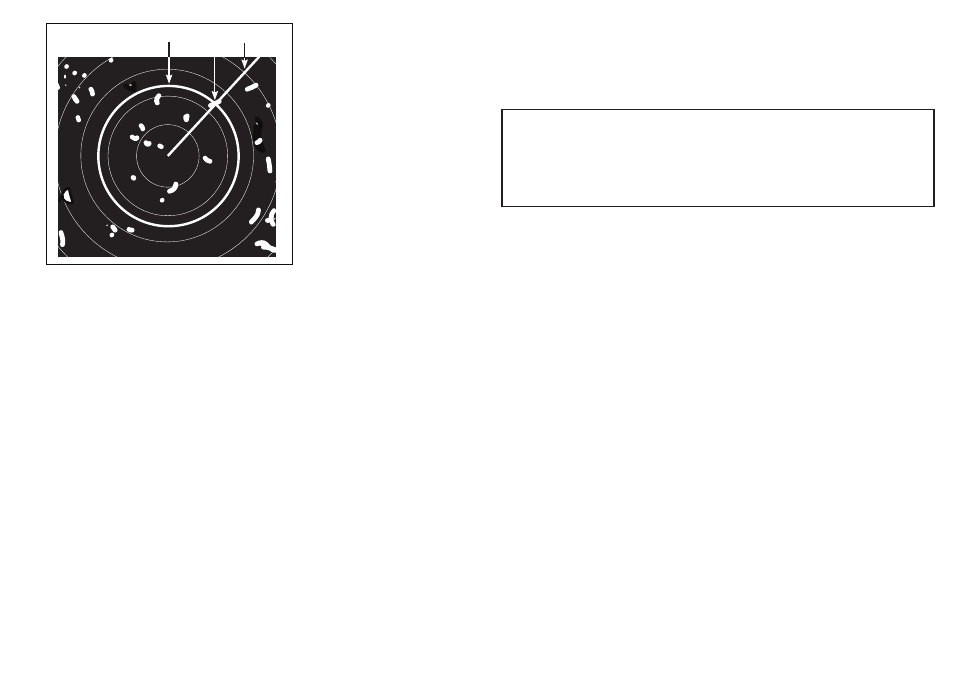

Построение перемещаемой отметки
дальности (VRM) или электронной линии
пеленга (EBL) на экране радара
1. Находясь в приложении радара, нажимайте функциональную кнопку
VRM/EBL 1 до тех пор, пока не выберите параметр ON.
2. Нажмите функциональную кнопку ADJUST VRM (Настроить VRM).
3. При помощи поворотного контроллера установите VRM требуемого
размера.
4. Нажмите функциональную кнопку ADJUST EBL (Настроить EBL).
5. При помощи поворотного контроллера установите EBL с требуемым
углом.
6. Нажмите клавишу ОК для сохранения настроек.
7. Для создания второй пары VRM/EBL повторите шаги 1-6, используя
на этот раз функциональную кнопку VRM/EBL 2.
Примечание: Первая отметка дальности будет установлена на
расстоянии 1/3 от текущей дальности, в то время как первая
электронная линия пеленга будет иметь угол 030 градусов
относительно текущего курса Вашего судна. В случае установки
данных параметров VRM/EBL, устройство сохранит их в памяти и
применит во время следующего сеанса работы.
Построение плавающей перемещаемой
отметки дальности (VRM) и электронной
линии пеленга (EBL) на экране радара
1. Если Вы уже создали VRM или EBL, то можете приступать к
процедуре с пункта 7. В ином случае, находясь в приложении
радара, нажимайте функциональную кнопку VRM/EBL 1 до тех пор,
пока не выберите параметр ON.
2. Нажмите функциональную кнопку ADJUST VRM (Настроить VRM).
3. При помощи поворотного контроллера установите VRM требуемого
размера.
4. Нажмите функциональную кнопку ADJUST EBL (Настроить EBL).
5. При помощи поворотного контроллера установите EBL с требуемым
углом.
6. Нажмите клавишу ОК для сохранения настроек.
7. При помощи джойстика наведите курсор на VRM или EBL.
8. Нажмите функциональную кнопку FLOATING EBL (Плавающая
EBL).
9. Нажмите функциональную кнопку ADJUST FLOAT (Настроить
смещение).
10. При помощи джойстика переместите курсор для назначения первой
точки измерения.
Цель
Эксплуатация радара
