Измерение глубин и расстояний при помощи перемещаемых
отметок дальности (VRM)
Для определения глубины выбранного объекта и расстояния от него до
Вашего судна можно использовать перемещаемые отметки дальности.
Данные отметки предполагают наличие горизонтальной (глубина) и
вертикальной (расстояние позади судна) линий, каждая из которых
имеет свое значение и управляется индивидуально.
Находясь в главном окне приложения эхолота:
1. Нажмите функциональную кнопку PRESENTATION.
2. Нажмите функциональную кнопку SCROLL (Обновление экрана),
чтобы поставить изображение на паузу. Так Вам будет удобнее
установить перемещаемую отметку дальности на требуемый объект.
3. Нажмите функциональную кнопку VRM, чтобы открыть панель
инструментов VRM.
4. Нажимайте снова функциональную кнопку VRM до тех пор, пока не
выберите параметр ON.
5. Измерьте глубину или расстояние:
• Нажмите функциональную кнопку VRM RANGE (Дальность VRM)
для измерения расстояния или
• Нажмите функциональную кнопку VRM DEPTH (Глубина VRM) для
измерения глубины.
6. Используйте поворотный контроллер для измерения расстояния или
глубины до указанной цели.
7. Нажмите клавишу ОК для сохранения заданной позиции.
Примечание: Перемещаемые отметки дальности (VRM),
используемые в приложении эхолота, никак не связаны с
аналогичными отметками в приложении радара.
Обновление изображения на экране эхолота
Изображение на экране эхолота обновляется справа налево.
Вы можете настроить режим обновления экрана или поставить
изображение на паузу для упрощения процедуры установки путевых
точек или перемещаемых отметок дальности (VRM).

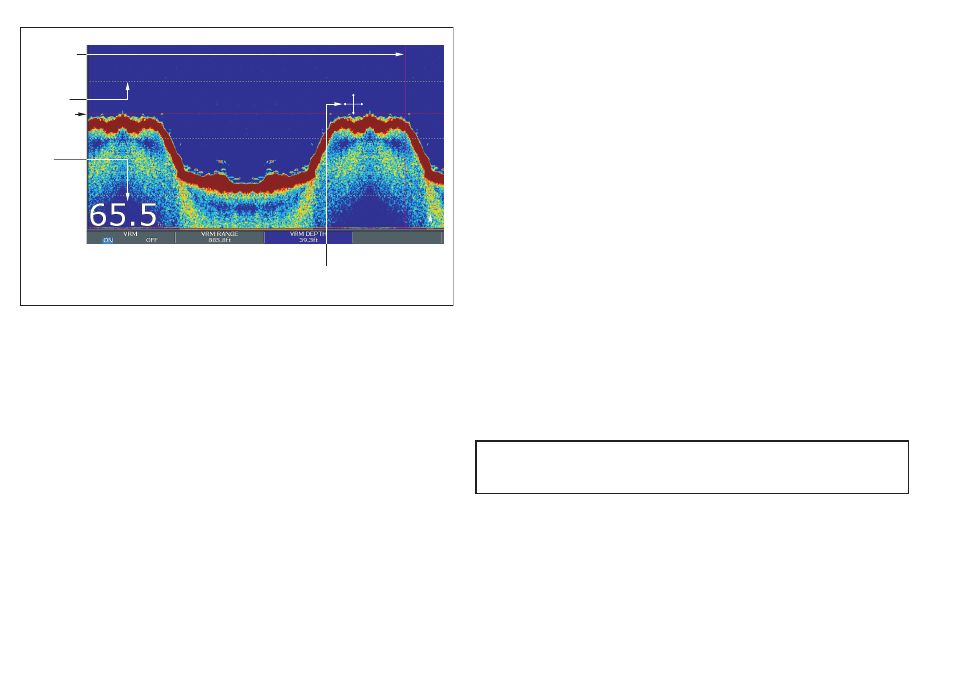

• Значение глубины — Текущая глубина. Размер и положение цифр
может быть изменено через меню настроек экрана эхолота.
• Линии глубин — горизонтальные пунктирные линии, чередующиеся
с одинаковым интервалом. Отображают расстояние от поверхности
воды. Линии могут быть включены/отключены через меню настроек
экрана эхолота.
• Указатель глубины объекта — значение глубины отображается рядом
с обнаруженным объектом. Уровень чувствительности указателя
напрямую связан с чувствительностью сигнализации обнаружения
объекта; чем выше чувствительность сигнализации, тем большее
количество указателей отображается. Данные указатели могут быть
включены/отключены через меню настроек экрана эхолота.
• Глубина по курсору — значения глубины и расстояния от Вашего
судна до курсора отображаются на панели данных, расположенной
в верхней части экрана. Функция действует по аналогии с
перемещаемыми отметками дальности, но без наличия линий.
• Перемещаемые отметки дальности — необходимы для отображения
расстояния позади Вашего судна, а также глубины выбранных
объектов.
74
78 78
70 70 70
69
74
63 63
49 49 49
Перемещаемая
отметка дальности.
Отображает
расстояние позади
судна.
Линия глубины.
Перемещаемая
отметка дальности.
Отображает глубину
объекта.
Значение глубины
Курсор (значение
глубины отображается
на панели данных).
