Включение режима A-Scope (Индикатор с линейной разверткой)
Находясь в главном окне приложения эхолота:
1. Нажмите соответствующую функциональную кнопку ADJUST…
2. Работая в режиме двойной частоты, выберите FREQ1 или FREQ2,
чтобы определить, отображение какой частоты будет изменено.
3. Нажмите функциональную кнопку SELECT VIEW (Выбрать режим
отображения).
4. При помощи кнопок вверх/вниз джойстика выберите режим A-
SCOPE.
5. Нажмите OK по окончании.
Примечание: Включение функции A-Scope автоматически
ОТКЛЮЧАЕТ функции фиксации дна и приближения.
Функция фиксации дна (фиксация по
нижнему краю)
Функция фиксации дна предполагает использование специального
фильтра, который выравнивает изображение дна и делает подводные
объекты более четкими. Данная функция особенно удобна для
обнаружения рыб, находящихся в непосредственной близости с
поверхностью морского дна.
Функция фиксации дна предполагает получение точного изображения
дна в отдельном окне, которое может заменить стандартное окно
эхолота, либо быть расположенным рядом с ним. Благодаря настройке
масштаба изображения Вы можете увидеть больше деталей морского
дна. Также при помощи функции Bottom Shift (Смещение дна) Вы
можете перемещать данное изображение от нижней части окна (0%) до
середины окна (50%).
Стандартный экран эхолота отображает данные, полученные при
помощи акустических сигналов, в записи. При необходимости Вы
можете получить изображение структуры морского дна и подводных
объектов в режиме реального времени, используя функцию
отображения эхосигналов в реальном времени (A-Scope). Ширина
области дна, охватываемой в режиме A-Scope, указывается в виде
цифр в нижней части окна. Режим A-Scope обеспечивает наиболее
точное и удобное для идентификации изображение подводных целей.

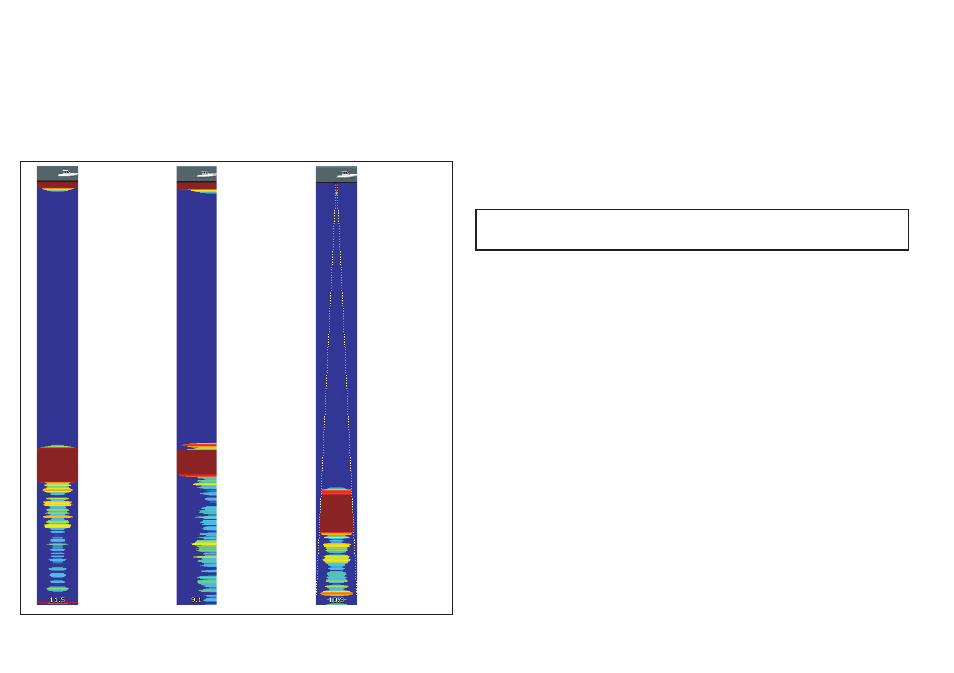

Существует три разных режима A-Scope, показанных на рисунке ниже:
РЕЖИМ 1
A-SCOPE
отцентрировано
в окне.
РЕЖИМ 2
Левая часть
изображения,
полученного
в Режиме 1,
вытянута для
повышенной
детализации.
РЕЖИМ 3
Область
изображения
A-SCOPE
расширяется по
мере увеличения
глубины.
