3.1 Интеграция в систему
многофункционального дисплея
К многофункциональному дисплею Вы можете подключить ряд внешних
устройств, что позволит существенно расширить возможности и
функции имеющегося оборудования.

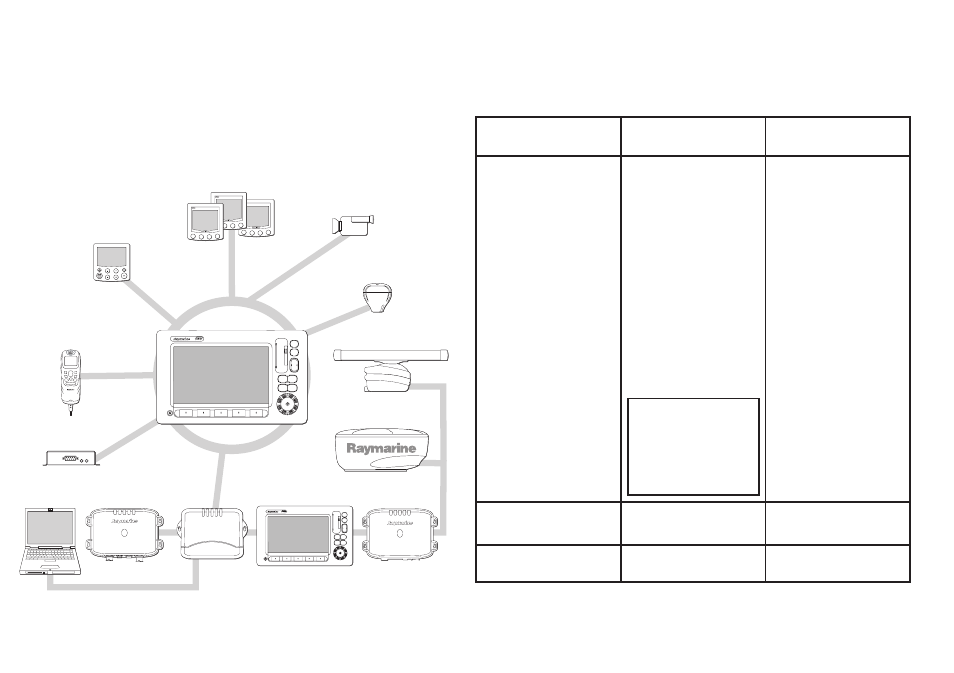

На приведенной ниже схеме показаны примеры различных
внешних устройств, которые можно подключить к Вашему
многофункциональному дисплею:
MENU
CH
OK
16/9
HI/LO
SCAN
WATCH
SQ
RAY240
WX
11.18.02
D1
1522_1
Навигационные инструменты
Автопилот
Видеокамера
Внешняя антенна GPS
Дисплей C-серии
ЦИВ УКВ
Цифровая антенна открытого типа
Приемник AIS
или
закрытого типа
Персональный
компьютер
Эхолот
DSM30 и DSM300
Коммутатор
SeaTalk
hs
Дополнительный
дисплей С-серии
Метеорологический
приемник
Для передачи данных между различными устройствами в условиях
сети Ваш многофункциональный дисплей использует ряд различных
протоколов. В следующей таблице показано, какие устройства могут
быть подключены к Вашему дисплею, а также типы используемых ими
подключений (протоколы и физические интерфейсы), необходимые для
обмена данным с дисплеем:
Тип устройства
Совместимые
устройства
Тип подключения
Радарная антенна
• ОДНА цифровая
антенна закрытого типа
мощностью 4 кВт, ИЛИ
• ОДНА цифровая
антенна HD Digital
открытого типа
мощностью 4 кВт, ИЛИ
• ОДНА цифровая
антенна SHD
Digital открытого типа
мощностью 4 кВт, ИЛИ
• ОДНА цифровая
антенна SHD
Digital открытого типа
мощностью 12 кВт
Примечание:
HD и SHD антенны
открытого типа
должны использовать
версию V2.23 или
более позднюю.
SeaTalk
hs
Эхолот
• ОДИН DSM30, ИЛИ
• ОДИН DSM300
SeaTalk
hs
Картография — включена
Внедренная (внутренняя)
картография Navionics
Внутреннее хранение
