Прибор ST 60 Tridata Руководство пользователя
3.2 Процедуры
Так как невозможно описать процедуры для всех возможных сценариев ус-
тановки, приведенные ниже процедуры описывают широкий круг требова-
ний к установке датчиков скорости и глубины, а также прибора ST60
Tridata. Вы можете адаптировать приведенные процедуры к своим требова-
ниям.
ВНИМАНИЕ:
При необходимости проделывания отверстий (например, для
разводки кабелей и установки прибора), убедитесь что это не
приведет к ослаблению силового каркаса судна.
Распаковка
Распакуйте оборудование ST60, и убедитесь в наличии узлов, описанных во
Введении.
Прибор ST60 поставляется со стандартной передней панелью для монтажа
на приборной панели. Возможен заказ дополнительных установочных комп-
лектов для врезной установки и установки в каркасе. При заказе комплекта
для врезной установки, в него входят низкопрофильная передняя панель и
четыре крепежных шурупа.
Крепление прибора
Прибор ST60 Tridata может быть установлен с помощью одной из различ-
ных установочных опций:
x
Установка на приборной панели. Передняя панель прибора выступает на
24 мм.
x
Врезная установка. Передняя панель выступает над поверхностью на
6 мм.
x
Установка в каркасе.
Приборы ST60 могут быть установлены под панелью, так, что на прибор-
ной панели будут видны лишь экран и клавиши.
Установка на приборной панели

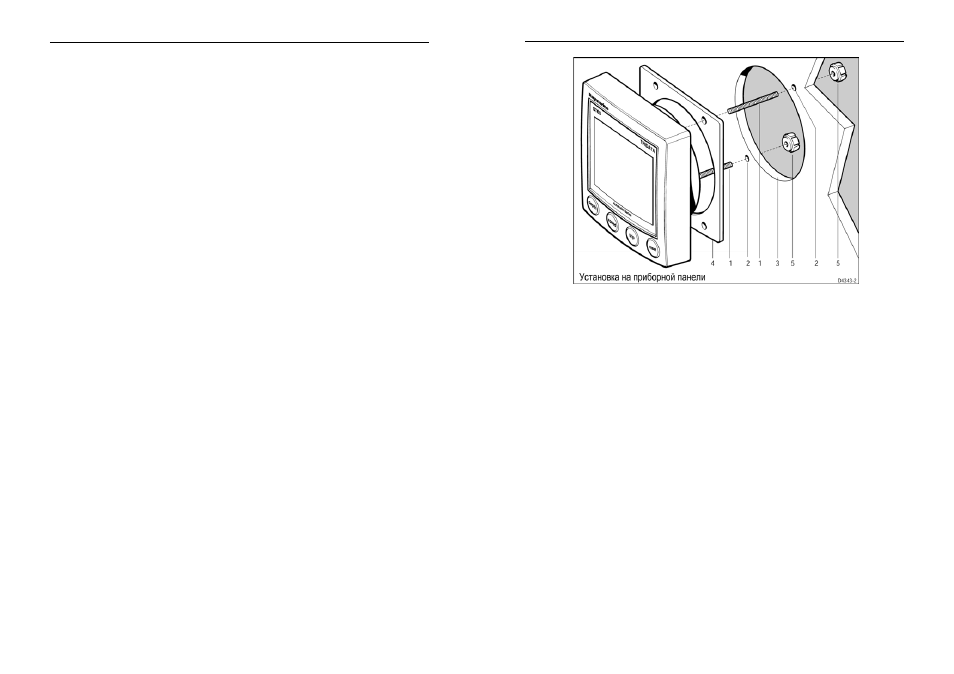

Для установки прибора ST60 на приборной панели (см. рисунок
Установка
на приборной панели):
1
Убедитесь, что:
x
Выбранное место установки свободно от мусора, гладкое и ровное.
x
За выбранным местом установки имеется достаточно места для уста-
новки прибора и разъемов.
18
Глава 3: Установка
19
2
Приложите шаблон (шаблон находится в конце данного Руководства) к
выбранному месту установки, и отметьте центры крепежных штифтов
(1) и наметьте отверстие для установки задней части прибора (3).
3
Просверлите два отверстия для крепежных штифтов диаметром 5 мм
(2).
4
Проделайте отверстие для задней части прибора (3), затем снимите шаб-
лон.
5
Снимите с самоклеящейся прокладки (4) защитную пленку, затем при-
клейте прокладку к поверхности задней части прибора.
6
Вкрутите крепежные штифты (1) в отверстия задней части прибора.
7
Установите собранную конструкцию со штифтами, передней панелью и
прокладкой в панель. Закрепите с помощью крепежных гаек (5).
Врезная установка (заподлицо)
В комплект для врезной установки для уменьшения выступающей наружу
части прибора входит низкопрофильная передняя панель, выступающая
приблизительно на 6 мм над поверхностью установки.
