Глава 1: Эксплуатация
Глава 1: Эксплуатация
1.1 Начало работы
В данном Руководстве описываются вопросы, связанные с эксплуатацией,
обслуживанием и установкой прибора Raymarine ST60 Tridata.
ВНИМАНИЕ: Требования к калибровке
Прибор ST60 Tridata при первом включении откалиброван к за-
водским установкам, и следовательно, перед использованием,
для обеспечения оптимальных технических характеристик изде-
лия на вашем судне, должен быть откалиброван, следуя проце-
дурам, описанным в Главе 4, Калибровка.
НЕ ИСПОЛЬЗУЙТЕ данный прибор без соответствующей ка-
либровки.
Отображаемая информация

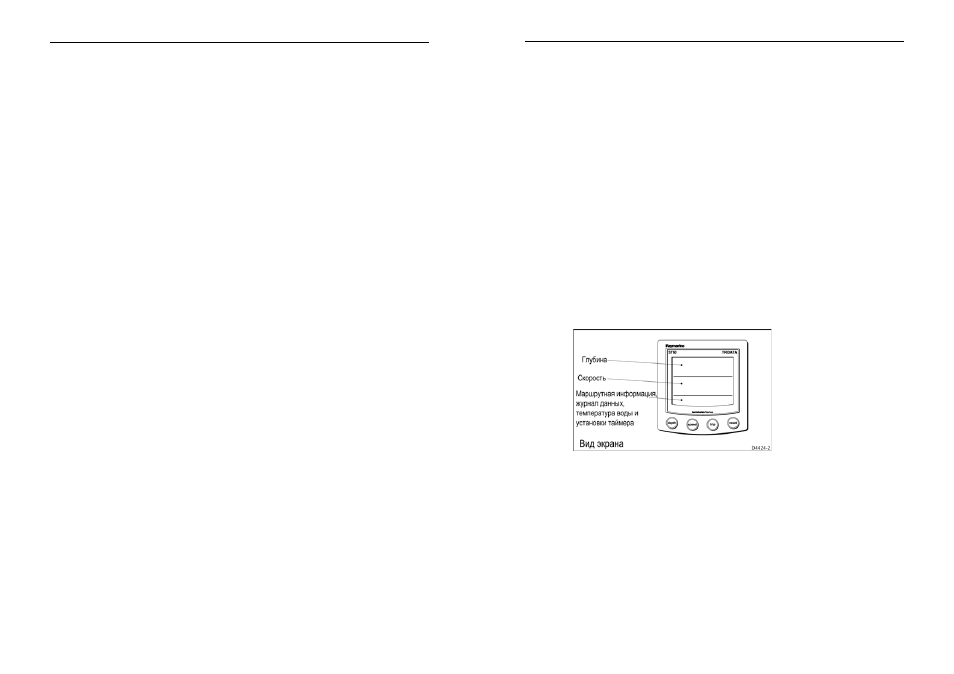

Дисплей прибора ST60 Tridata разделен на три отдельных участка, каждый
из которых отображает свой тип информации, как показано на рисунке вни-
зу.
1.2 Нормальный режим работы
Для облегчения эксплуатации прибора ST60 Tridata используйте блок-схе-
мы, приведенные в данной Главе. Здесь приводятся блок-схемы для:
x
использования клавиши
depth (глубина). Данная клавиша осуществля-
ет вывод текущей информации о глубине. На главных приборах, данная
клавиша также осуществляет отображение информации о пороговых
значениях глубины, и позволяет установить данные значения.
x
использования клавиши
speed (скорость). Данная клавиша предостав-
ляет доступ к информации о максимальной скорости, средней скорости и
исчисленной скорости (VMG) с наветренной стороны.
1
Прибор ST 60 Tridata Руководство пользователя
Примечание: Процедуру калибровки скорости рекомендуется проводить в
условиях минимального воздействия приливных течений.
Для проведения калибровки скорости, начните процедуру промежуточной
калибровки. Для входа в меню Calibration run length (Дистанция для калиб-
ровки скорости) (см.
Лист 1 блок-схемы Калибровка скорости). Произведи-
те калибровку скорости:
1
В меню Calibration run length одновременно нажмите клавиши
trip è
reset. Прибор переходит в режим настройки. Отображаемая на экране
дистанция начинает мигать.
2
Установите величину дистанции для калибровки, используя клавишу
trip для уменьшения, либо клавишу reset для увеличения дистанции.
Пользователь может установить значение в интервале от 0,25 до 2,50.
3
Для того, чтобы начать калибровку скорости, одновременно нажмите
клавиши
trip è reset. На экране появится меню Cal status (статус калиб-
ровки). Текст в нижней части экрана меняется с Strt 1 на применяемую
величину калибровки (CF).
4
Вначале начните движение в прямом направлении, и при прохождении
точки старта, нажмите клавишу
speed. В нижней части экрана появится
текст out. В дальнейшем расстояние на экране будет увеличиваться.
5
В конце контрольной дистанции в прямом направлении, еще раз нажмите
клавишу
speed. В результате:
x
В нижней части экрана начнет мигать текст rEtrn.
x
Значение расстояния на экране перестает изменяться. Помните, что
данная величина будет отличаться от измеренного расстояния вслед-
ствие погрешностей, вызванных приливными течениями.
6
Произведите разворот судна и начните движение в обратную сторону. В
начале движения, нажмите клавишу
speed. Текст rEtrn перестанет ми-
гать, и начнется отсчет пройденного расстояния.
7
В конце контрольной дистанции, для завершения калибровки нажмите
клавишу
speed. В этот момент:
x
Текст Strt 2 в нижней части экрана сменится новым значением по-
правки.
x
Значение расстояния на экране перестанет изменяться. Данное значе-
ние должно быть очень близко к истинному (измеренному) конт-
рольному расстоянию.
8
Для сохранения нового значения поправки, одновременно нажмите кла-
виши
depth è speed.
