Глава 3: Установка
17
Для достижения оптимальной электромагнитной совместимости, реко-
мендуется, где возможно:
x
производить установку оборудования и кабелей Raymarine:
x
не ближе 3 футов (1 метра) от передающего оборудования или ра-
диокабелей (например: УКВ-кабелей, радио и антенн). При исполь-
зовании SSB радиостанций, расстояние должно быть увеличено до 7
футов (2 м).
x
не ближе 7 футов (2 м) от луча радара. Зона излучения радара со-
ставляет приблизительно +/- 20 градусов выше/ниже передающей
антенны радара.
x
Питание оборудование должно осуществляться отдельно от аккумуля-
торной батареи, используемой для запуска двигателя. Падение напряже-
ния ниже 10 В и запуск двигателя от стартера могут вызвать перезаг-
рузку оборудования. Это не приведет к порче оборудования, однако
может вызвать потерю информации и переключение в другой режим
работы.
x
Должны применяться только одобренные Raymarine виды кабелей. Об-
резка и наращивание кабелей может ухудшить электромагнитную совме-
стимость. Необходимо избегать нарушения целостности кабелей, за ис-
ключением случаев, указанных в Руководстве по установке.
x
Если кабель оснащен ферритовым помехоподавителем, не следует его
удалять. Если для установки требуется отсоединить помехоподавитель,
после завершения установки он должен быть установлен в том же поло-
жении.

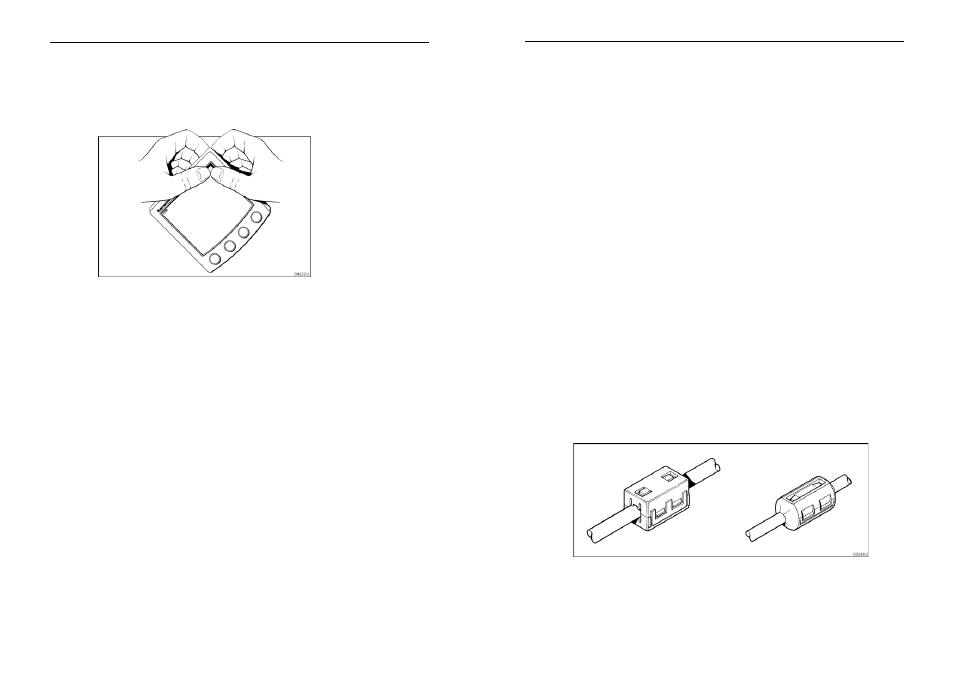

Ферритовые помехоподавители
На рисунке показаны типовые ферритовые помехоподавители, используе-
мые в оборудовании Raymarine. Рекомендуется использовать только постав-
ляемые Raymarine ферритовые помехоподавители.
Подключения к другому оборудованию
При подключении оборудования Raymarine к другому оборудованию с по-
мощью кабелей, не поставляемых Raymarine, ближайший к оборудованию
Raymarine кабель должен быть в обязательном порядке оснащен феррито-
вым помехоподавителем.
Прибор ST 60 Tridata Руководство пользователя
Установка низкопрофильной передней панели
Для установки прибора ST60 заподлицо с плоскостью установки, сначала
необходимо заменить стандартную переднюю панель низкопрофильной:
1
Возьмите прибор, развернув его дисплеем к себе.
2
При помощи обоих штифтов, аккуратно отсоедините верхнюю часть
прибора от передней панели, после чего снимите переднюю панель. Со-
храните резиновую клавиатуру, находящуюся под передней панелью.
3
В соответствии с рисунком
Установка низкопрофильной передней пане-
ли, установите прибор на ровной поверхности передней частью вверх, и
установите резиновую клавиатуру (7) вокруг окошка дисплея (т.е. та-
ким образом, чтобы клавиши клавиатуры соответствовали отверстиям
под них в передней панели).
4
Установите на прибор низкопрофильную переднюю панель (8), следя за
тем, чтобы клавиши резиновой клавиатуры попали в отверстия на пере-
дней панели.
ВНИМАНИЕ:
Для крепления передней панели должны использоваться шуру-
пы подходящего размера. Несоблюдение данного требования мо-
жет привести к повреждению как самого прибора, так и пере-
дней панели.
5
С помощью четырех прилагаемых саморезов (9), соедините прибор с
передней панелью. Саморезы вкручиваются со стороны задней части
прибора, с соблюдением момента затяжки. НЕ ПЕРЕТЯГИВАЙТЕ.
