Глава 3: Установка
Глава 3:
Установка
В данной главе описана процедура установки прибора ST60 Tridata, а также
датчиков скорости и глубины. Датчики устанавливаются в корпусе судна и
подключаются к разъемам на задней части корпуса прибора. Типы датчиков
зависят от типа корпуса судна, в который они устанавливаются.
Для совета или более подробной информации об установке данного обору-
дования, свяжитесь с Отделом технической поддержки компании Raymarine,
или с Вашим дистрибьютором.
3.1 Планирование процедуры установки
Перед началом процедуры установки, предварительно продумайте места
расположения датчиков и прибора, которые должны быть установлены в
соответствии с
требованиями к месту установки и рекомендациями по со-
блюдению требований электромагнитной совместимости (см. ниже).
Требования к месту установки

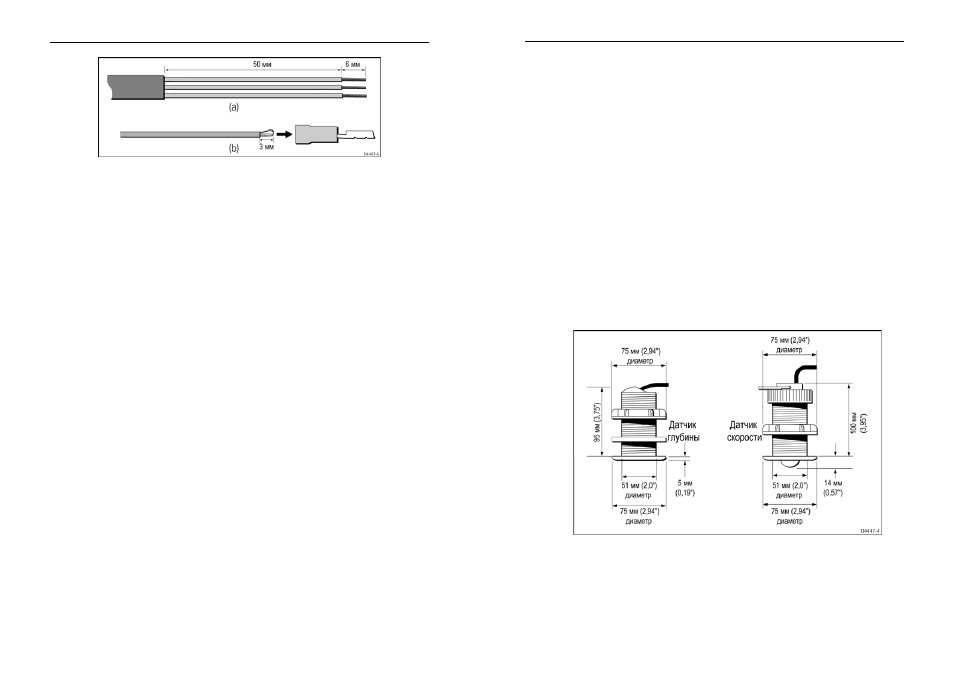

Датчики
Для различных корпусов судна требуются различные типы датчиков:
13
Прибор ST 60 Tridata Руководство пользователя
Пользуясь изложенными выше рекомендациями, проложите кабель к при-
бору ST60 Tridata.
Подключение прибора
Типы подключений
Прибор ST60 Tridata может быть подключен:
x
Как отдельный прибор, подключенный непосредственно к датчику ско-
рости и/или глубины.
x
Как репитер системы SeaTalk.
x
Как главный прибор, подключенный к датчику, и одновременно как ре-
питер системы SeaTalk.
При подключении приборов к шине SeaTalk, отдельного подключения пита-
ния для каждого прибора не требуется. При наличии в системе SeaTalk авто-
пилота, им обеспечивается питание всей системы.
Для подключения отдельных приборов компанией Raymarine выпускается
несколько типов кабелей SeaTalk. Каждый из кабелей снабжен с обеих сторон
разъемами SeaTalk. Для удлинения кабелей может использоваться коммута-
тор.
Подключение источников данных
Подключите источники данных к прибору ST60 (см. рисунок
Подключения
к прибору ST60 Tridata).
