Прибор ST 60 Tridata Руководство пользователя
Материал Датчик Датчик
корпуса судна скорости глубины
Армированный M78712, пластик, M78713, пластик, установка сквозь корпус,
стеклопластик установка сквозь или M78718 погружаемый, установка
(GRP) корпус сквозь корпус
Сталь M78712, пластик, M78713, пластик, установка сквозь корпус,
установка сквозь или M78718 погружаемый, установка
корпус сквозь корпус
Алюминий M78712, пластик, M78713, пластик, установка сквозь корпус,
установка сквозь или M78718 погружаемый, установка
корпус сквозь корпус
Дерево M78716, бронза, M78714, бронза, установка сквозь корпус,
установка сквозь или M78719, бронза, погружаемый,
корпус установка сквозь корпус
Для удовлетворения определенным требованиям также выпускаются дру-
гие модели датчиков. Для получение более подробной информации, свяжи-
тесь с Вашим дилером Raymarine.

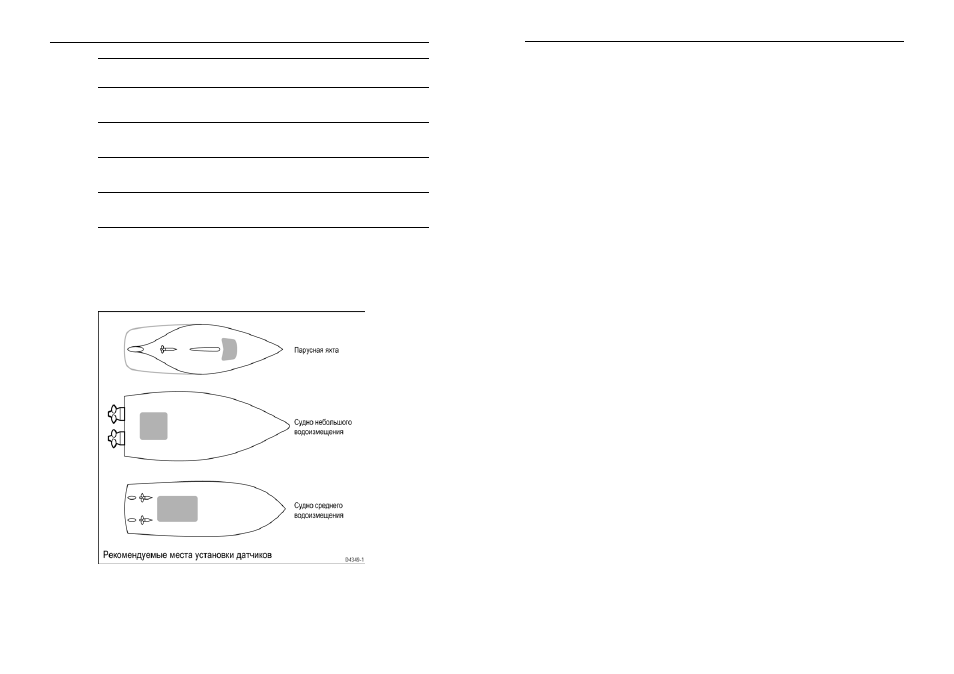

Для обеспечения точных показаний скорости и глубины, датчики должны
устанавливаться в местах корпуса, в которых отсутствуют завихрения воды.
Эти места показаны на следующем рисунке серым цветом.
Датчики также должны:
x устанавливаться впереди винтов (как минимум, на 10% длины ватерли-
нии).
x располагаться как минимум на 150 мм (6 дюймов) от киля (в идеале —
перед килем в случае парусной яхты).
14 Глава 3: Установка
Установка датчика
Прибор ST60 Tridata поставляется в комплекте с встраиваемыми в корпус
судна датчиками скорости и глубины.
В комплект поставки каждого датчика входит подробная инструкция по ус-
тановке и обслуживанию. Перед установкой датчика, прочитайте данные
инструкции, а также раздел
Требования к месту установки в данной Главе.
После того, как вы убедитесь, что сможете выполнить данные требования,
произведите установку датчика в соответствии с прилагаемой инструкцией
по установке.
Прокладка кабеля датчика
К каждому датчику прилагается кабель длиной 14 м (45 футов), снабжен-
ный плоскими разъемами для подключения к прибору ST60 Tridata. Способ
прокладки кабеля зависит от расположения датчиков и прибора. Для про-
кладки кабеля воспользуйтесь общими рекомендациями:
x Если кабель должен быть проложен сквозь палубу, используйте ориги-
нальные кабельные сальники.
x При прокладке кабелей через отверстия, во избежание истирания кабеля
в месте соприкосновения кабеля с отверстием устанавливается защитная
втулка.
x Длинные прогоны кабеля должны быть закреплены, т.к. они могут пред-
ставлять потенциальную угрозу.
x Следует избегать прокладки кабелей через трюм.
x По возможности, осуществляйте прокладку кабеля вдали от люминес-
центных ламп, моторов, радиопередающего оборудования, во избежание
помех.
x Кабели датчиков снабжены плоскими разъемами для непосредственного
подключения к задней части прибора. Однако, в некоторых случаях для
облегчения установки они снимаются, например, для прокладки кабеля
через узкие отверстия. В комплект поставки входят запасные плоские
разъемы, предназначенные для замены снятых при прокладке кабеля.
При установке плоских разъемов, сначала подготовьте кабель (а), как
показано на рисунке внизу, затем сожмите вместе жилы кабеля и вставь-
те в разъем (b). Жилы кабеля не должны выступать за пределы изоляции
разъема. Затем обожмите разъем вокруг кабеля.
