Глава 3: Установка
x
Устанавливаться как можно ближе к центру судна.
x
Рядом с местом установки не должно быть других устройств или проек-
ций устройств.
x
Внутри корпуса должно быть достаточно места для крепления гайки.
x
Внутри корпуса должно быть как минимум 100 мм (4 дюйма) свободно-
го места для обеспечения извлечения датчика.

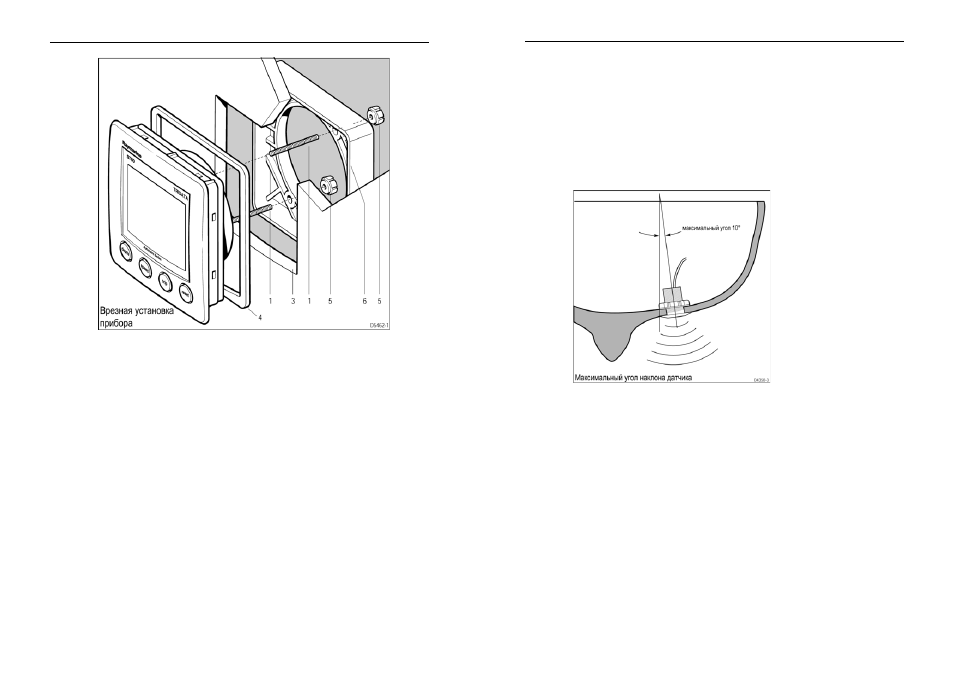

В дополнение к вышеизложенным требованиям, датчик глубины должен
быть установлен с наклоном, не превышающим 10 градусов по вертикали,
по направлению к баку, юту, и поперечной линии судна.
Прибор
ВНИМАНИЕ:
Наличие влаги в задней части прибора может вызвать его по-
вреждение в случае попадания либо в вентиляционное отвер-
стие, либо на электрические разъемы.
Приборы ST60 могут устанавливаться как на верхней палубе, так и в рубке
судна, при условии обеспечения защиты задней части корпуса прибора от
контакта с водой.
Место установки приборов ST60 также должно выбираться для соблюде-
ния следующих условий:
x
Обеспечение незатрудненного считывания показаний прибора вахтен-
ным.
x
Обеспечение защиты прибора от механических повреждений.
x
Удаление прибора от компаса как минимум на 230 мм (9 дюймов).
x
Удаление прибора от радиоприемного оборудования как минимум на
500 мм (20 дюймов).
x
Обеспечение доступа к задней части корпуса прибора для установки и
обслуживания.
15
Прибор ST 60 Tridata Руководство пользователя
6
Вкрутите крепежные штифты (1) в отверстия задней части прибора.
7
Установите собранную конструкцию со штифтами, передней панелью и
прокладкой в панель.
8
Установите с задней части панели крепежный разъем (6) таким образом,
чтобы штифты попали в его отверстия. Закрепите собранный прибор на
панели при помощи крепежных гаек (5).
Установка на кронштейне
С помощью установочного кронштейна (¹ Е25009 по каталогу аксессуа-
ров), Вы можете установить прибор ST60 в местах, где другая форма уста-
новки нежелательна. Несмотря на то, что установка прибора на кронштейне
в некоторых случаях может быть полезна в плане безопасности, она рекомен-
дована только для установки прибора в местах, защищенных от попадания
воды.
Для установки прибора ST60 на кронштейне, следуйте
Рекомендациям по
установке, поставляемым в комплекте с кронштейном.
