Настройка системы
41
настройка через графический интерфейс
пользователя

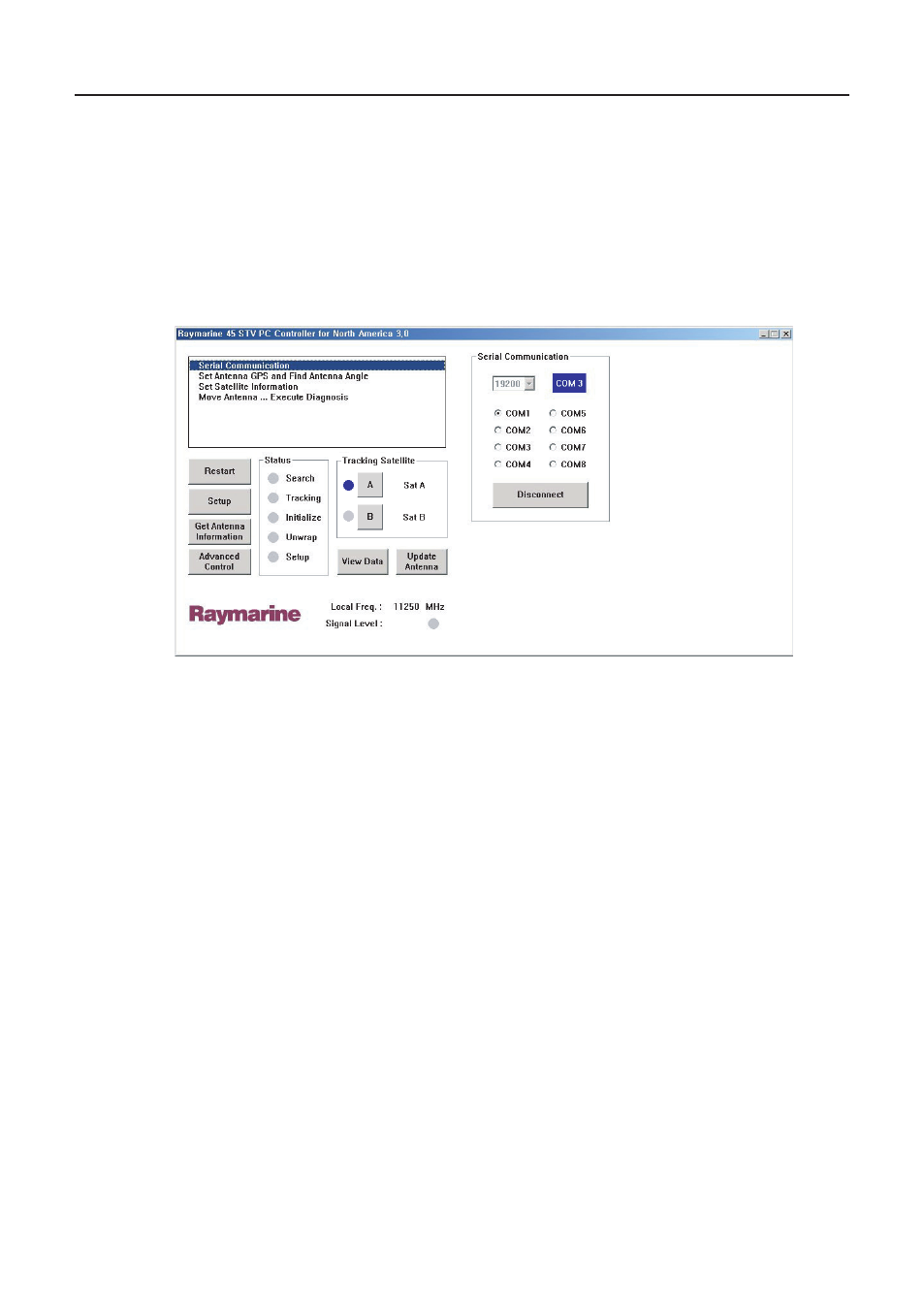

Вы также можете настраивать систему Raymarine 45 STV через графи-
ческий интерфейс пользователя (ГИП), доступный на компакт-диске.
Компакт-диск содержит папку как для североамериканских, так и евро-
пейских спутниковых систем. Откройте папку, соответствующую зоне
вашего пребывания. Порядок действий одинаков для обеих версий ГИП.
D8014_1
Программа ГИП позволяет настраивать антенну посредством ПК для
оптимизации работы и диагностики системы.
Для работы в Гип:
1. Подключите один конец информационного кабеля ПК к разъему PC
INTERFACE (ИНТЕРФЕЙС ПК) на задней стороне БУА.
2. Подключите другой коней информационного кабеля ПК к последова-
тельному порту (COM) или адаптеру COM-USB вашего ПК.
3. Вставьте компакт-диск, поставляемый с системой, в дисковод ком-
пьютера.
4. При помощи Проводника откройте содержимое компакт-диска, а
затем программу “Raymarine 45 STV Controller.exe”. ГИП появится на
экране вашего ПК.
5. Включите антенну и БУА.
