10 Cпутниковая ТВ система Raymarin 45STV – Руководство пользователя
планирование установки

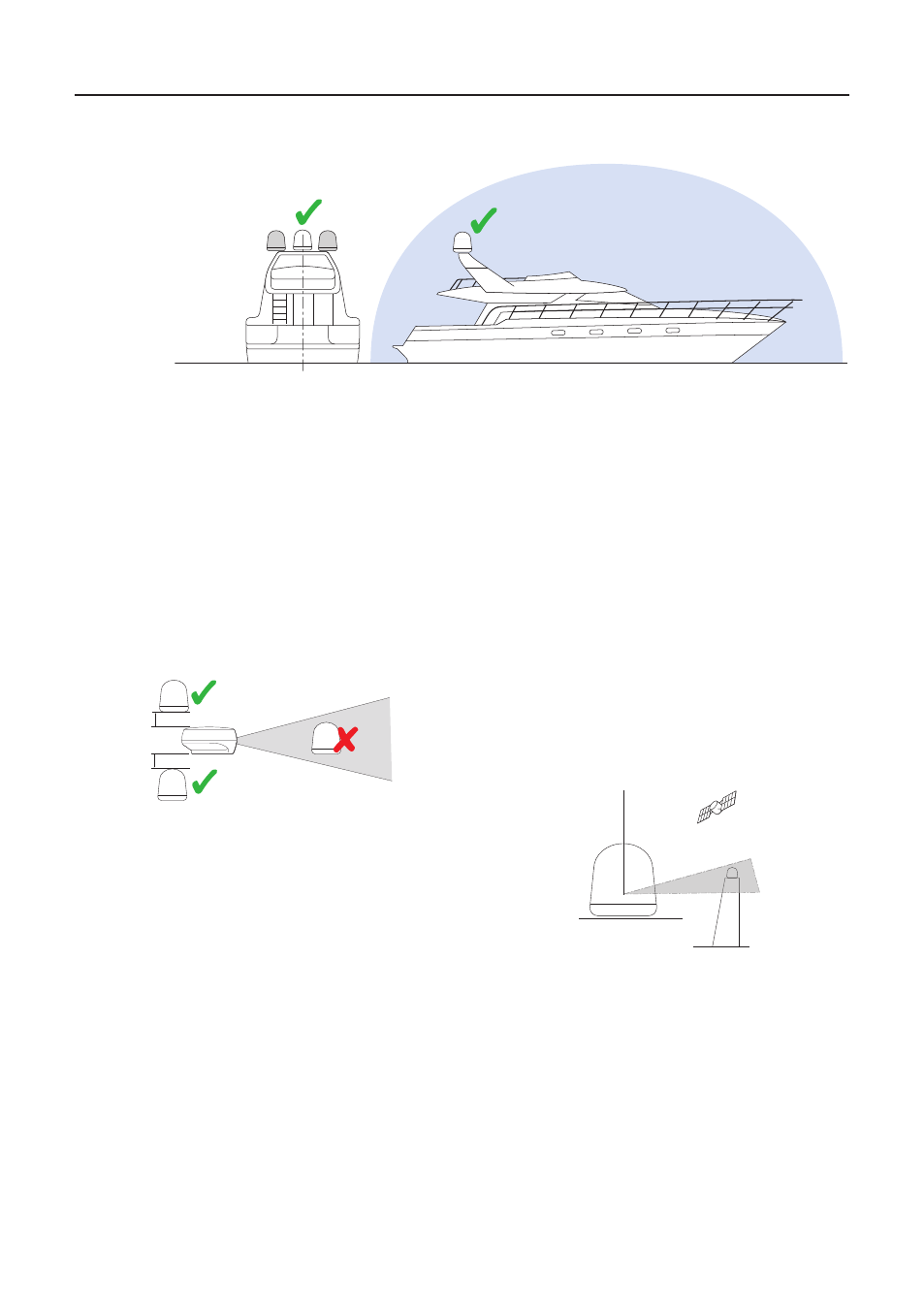

Хороший обзор неба
D7949_1
При выборе места размещения антенны учитывайте следующее:
•
Убедитесь, что в месте ее размещения со всех сторон обеспечивает-
ся хороший обзор горизонта.
• Она не должна находиться слишком высоко над водой; максималь-
ная рекомендуемая высота – высота, не превышающая половину
длины вашего судна.
• Она должна как можно ближе находиться к осевой линии судна.
• Монтажная платформа должна быть жесткой и не подвергаться
чрезмерным вибрациям.
• Она должна отстоять от края судна, что позволит устранить излиш-
нее движение, которое может повлиять на прием.
Антенна должна находиться вне зоны действия
радиолокатора, т.к. он может препятствовать
правильной работе антенны.
Убедитесь, что антенну не заграждают
соседние объекты. Для приема спутнико-
вых сигналов ей необходим угол обзора
от +15º до +90º.
кабели
Прежде чем устанавливать кабели системы, необходимо принять во
внимание следующее:
•
Все кабели должны быть должным образом закреплены и защище-
ны от механического повреждения и теплового воздействия – ста-
райтесь не прокладывать кабели через днище, дверные проемы или
рядом с движущимися объектами.
• Избегайте сильных изгибов.
• В местах, где кабель проходит через наружную переборку или под-
волок, следует использовать водонепроницаемую втулку или трубку
с S-образным коленом.
Над лучом
Под лучом
В луче
Мин. 1,2 м (4 ф.)
Мин. 1,2 м (4 ф.)
D7950_1
+15
90 0
0
Мачта
Заграждение!
D7951_1
