Установка
19
европейские системы

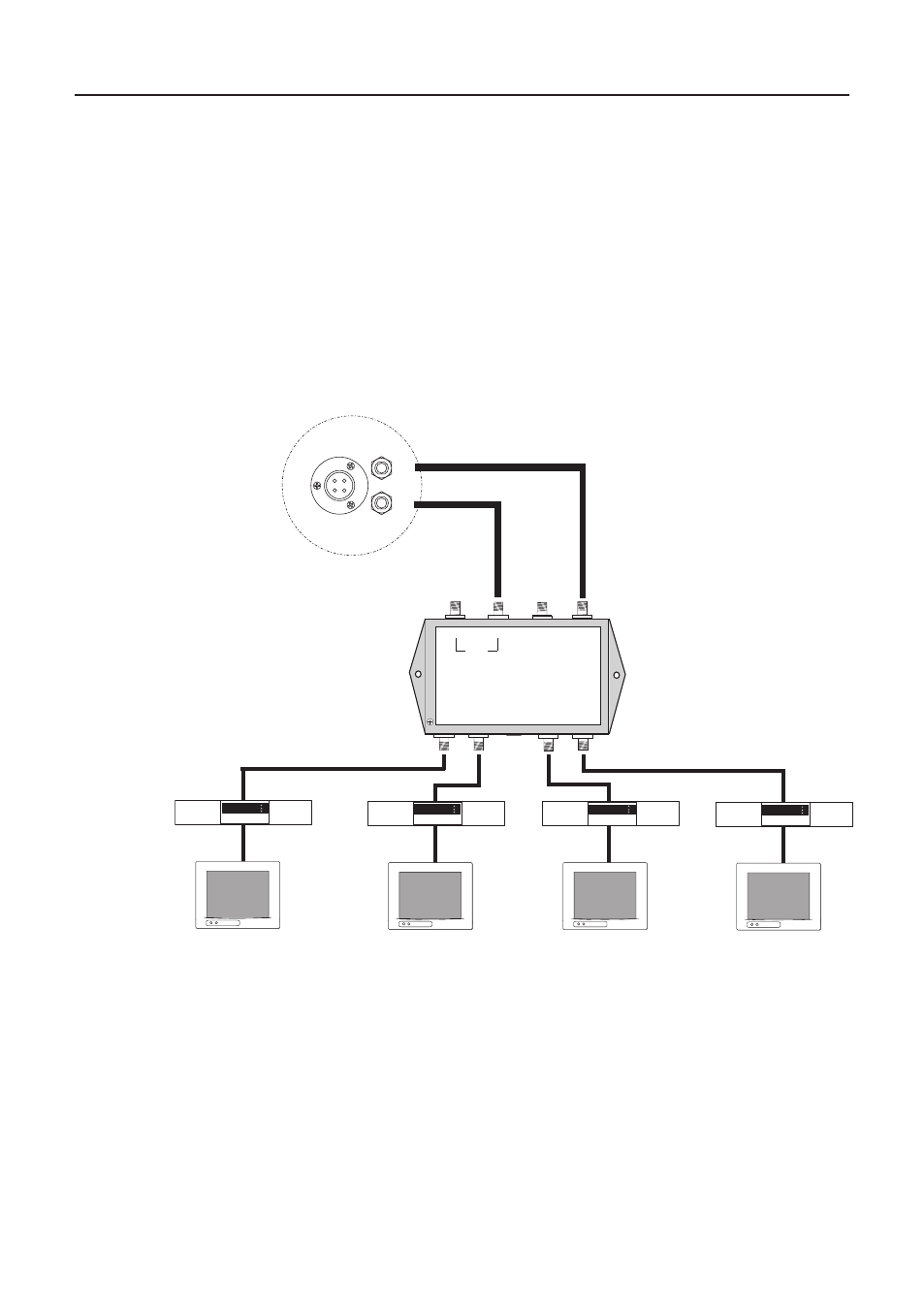

Чтобы подключить к антенне три или четыре ИПД, необходимо приобрес-
ти подходящий универсальный коммутатор LNB. Коммутатор нужно уста-
новить между антенной и модулями ИПД, как показано на рисунке ниже.
Подключение следует выполнять либо к гнездам низких (2-6) и высоких
(7-13) телевизионных каналов вертикального диапазона частот (Hi/Ver
и Lo/Ver), либо к гнездам низких (2-6) и высоких (7-13) телевизионных
каналов горизонтального диапазона частот (Hi/Hor и Lo/Hor) в зависи-
мости от того, хотите ли вы ловить каналы с вертикальной или горизон-
тальной поляризацией. Для просмотра будут доступны только каналы в
выбранном диапазоне.
Коммутатор
OUT 1 OUT 2
OUT 3 OUT 4
Основание
антенны
ИПД 1
ИПД 2
ИПД 3
ИПД 4
Hi/Hor Hi/Ver Lo/Hor Lo/Ver
POWER/DATA
RF1
RF2
D7963_1
DiSEqC
POWER
24V DC
Чтобы подключить три или четыре ипД:
1. Подключите один ВЧ-кабель к гнезду RF1, а другой – к гнезду RF2 на
основании антенны.
2. Подключите кабель от гнезда RF1 к гнезду Lo/Ver или Lo/Hor на комму-
таторе в зависимости от того, находятся ли требуемые каналы в верти-
кальном или горизонтальном диапазоне частот телевизионных каналов.
3. Подключите кабель от гнезда RF2 к гнезду Hi/Ver или Hi/Hor на комму-
таторе в зависимости от того, находятся ли требуемые каналы в верти-
кальном или горизонтальном диапазоне частот телевизионных каналов.
