Установка
15

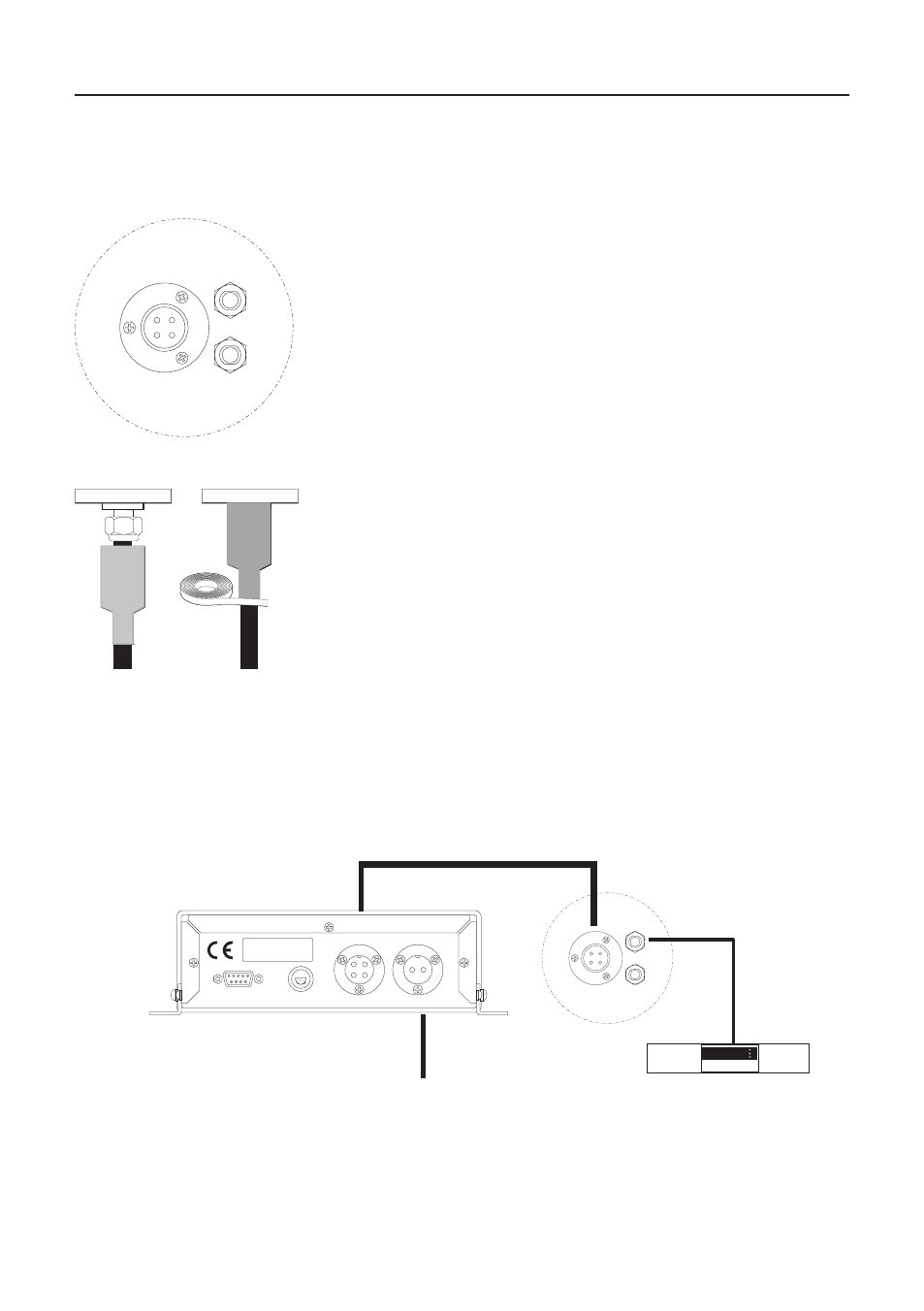

подключение кабелей системы
подключение антенны
1. Протяните информационно-силовой кабель через
отверстие в монтажной плите и подключите его к
информационно-силовому разъему (power/data) на
основании антенны.
примечание: Резьбу на всех разъемах целесообразно
покрыть небольшим количеством подходящего водо-
стойкого морского герметика до их крепления.
2. Закрепите разъем при помощи 13-мм гаечного ключа.
Следите за тем, чтобы не перетянуть гайку, иначе вы
повредите разъем.
3. Наденьте на соединение колпачок кабеля питания и
зафиксируйте его при помощи подходящей эластич-
ной водостойкой ленты.
4. Снимите предохранительный колпак с разъема RF 1.
5. Подключите ВЧ-кабель к разъему RF 1 и закрепите
его при помощи 13-мм гаечного ключа. Следите за
тем, чтобы не перетянуть гайку, иначе вы повредите
разъем.
примечание: Разъемы на основании должны быть надлежащим об-
разом защищены от попадания воды, когда антенна установлена на
открытой конструкции, например, тунцеловной вышке.
подключение Буа
PC INTERFACE
FUSE
ANTENNA
DC10.8 - 15.6V
Информационно-силовой кабель
Судовой источник питания
постоянного тока
D7959_1
RF1
RF2
POWER
ИПД
(не поставляется в комплекте)
D7958_1
RF1
RF2
POWER
