Cпутниковая ТВ система Raymarin 45STV – Руководство пользователя
за каким спутником осуществляется слежение, в то время как другие
приемники могут ловить любой канал, доступный с этого спутника.

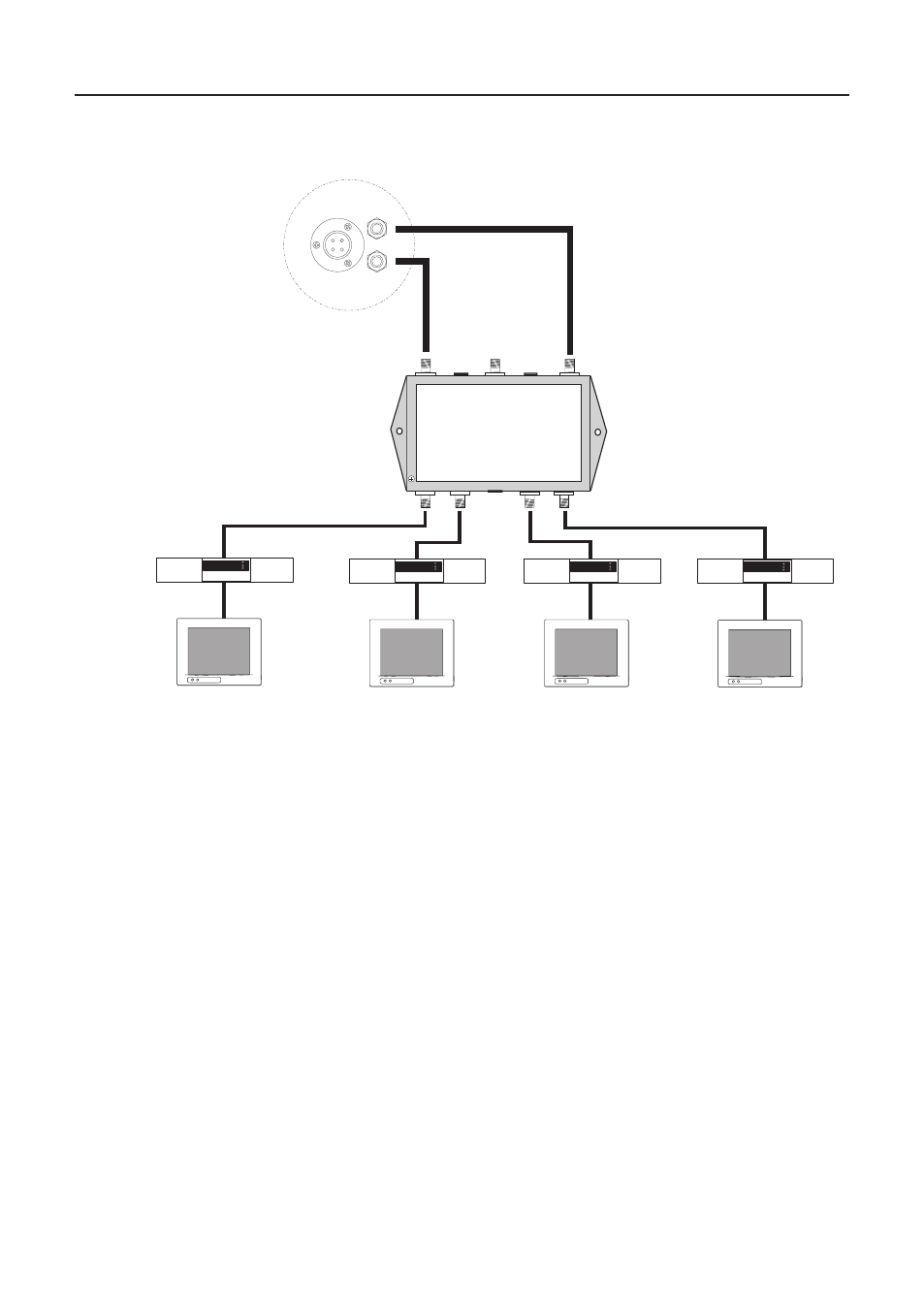

RF1
RF2
ПИТАНИЕ
Коммутатор
LNB
RHCP/+13V
VHF/UHF
INPUT
POWER
24V DC
LNB
LHCP/ +18V
OUT 1 OUT 2
OUT 3 OUT 4
GROUND
Основание
антенны
ИПД 1
ИПД 2
ИПД 3
ИПД 4
D7962_1
Чтобы подключить три или четыре ипД:
1. Подключите один ВЧ-кабель к гнезду RF1, а другой – к гнезду RF2 на
основании антенны.
2. Подключите кабель от гнезда RF1 к гнезду LNB LHCP/+18V на ком-
мутаторе.
3. Подключите кабель от гнезда RF2 к гнезду LNB RHCP/+13V на ком-
мутаторе.
4. Для создания необходимого количества выходов соедините ВЧ-ка-
белями разъемы OUT на коммутаторе с разъемами LNB или ANT на
каждом отдельном устройстве ИПД.
5. Заделайте все неиспользуемые соединения соответствующей конце-
вой муфтой на 75 Ом постоянного тока.
6. Подключите коммутатор к источнику питания 24 В постоянного тока.
